общие характеристики

связующее вещество PB60SN40 с флюсом SW26 было изготовлено при первой плавке олова и свинца в соответствии с EN ISO 9453:2014. Содержит канифоль, галогенидный флюс SW26. Продукт предназначен для профессиональной автоматической и ручной пайки в электронике и электротехнике, где не требуется соблюдение требований Директивы RoHS2.

маркировка сплава в соответствии со стандартом ISO 9453: 2014: Sn60Pb40 (103)

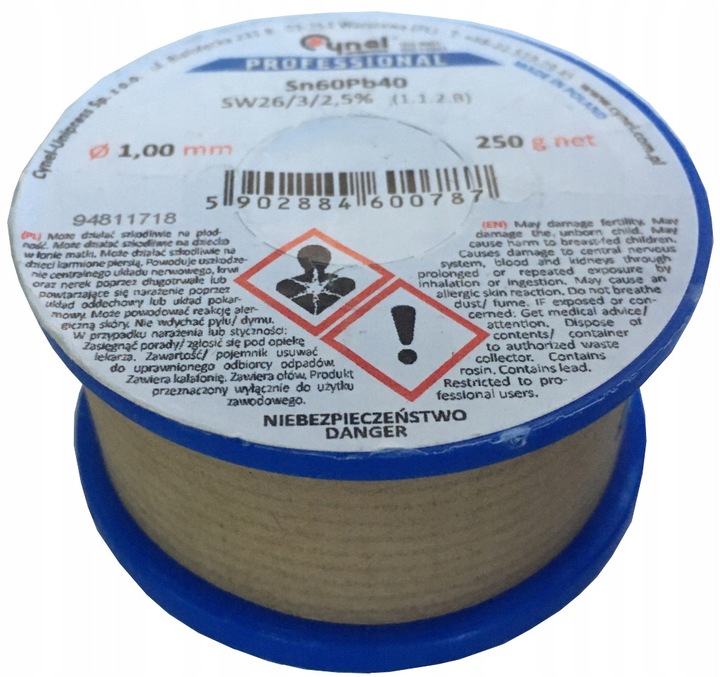

форма продукта: проволока с флюсом

название флюса: SW26

состав сплава [%]

• Sn: от 59,50 до 60,50
• Pb: остаток
• Sb: max 0,20
• Bi: max 0,10
• Cd: max 0,002
• cu: Max 0,08
• au: Max 0,05
• in: Max 0,10
• AG: Max 0,10
• Al: Max 0,001
• as: Max 0,03
• Fe: Max 0,02
• ni: Max 0,01
• ZN: Max 0,001

физические характеристики

• температура плавления (solidus/liquidus): 183 / 190°C
• удельный вес: 8,50 г/см3
• удельное сопротивление: 0,153 ом•м
• теплопроводность: 49 Вт/м•к
• прочность на разрыв при разрыве: 535 кгс/см2
• удлинение при разрыве: 40 %
• твердость: 16 HB
• рекомендуемая температура наконечника при пайке: 340 - 420°c

флюс SW26

• обозначение по DIN 8511: SW26
• обозначение по ISO 9454: 1.1.2 B
• обозначение по J-STD-004: ROL1
• содержание флюса в связующем: 2,5 +/- 0,2 % другое по договоренности
• содержание галогенидов:
• кислотное число: 215 ±10 мг КОН/г
• коррозионная способность: некоррозионная
• моющаяся способность: органические растворители, например IPA
