HM 207-это универсальный небольшой осциллограф для записи электрических процессов до максимальной частоты 10 МГц. Операция очень проста, поэтому с ней справится даже менее опытный техник или любитель.
оценка экранных изображений в HM 207 фокусируется в первую очередь на форме кривой и амплитуде. Временные величины, как и во всех осциллографах, трудно определить продолжительность и время нарастания импульсов без срабатывания. Приблизительное определение временных значений возможно только с помощью откалиброванного генератора.
из-за общей конструкции транзистора HM 207 лишь в небольшой степени подвержен помехам. более длительное время нагрева не требуется.
запуск
перед подключением осциллографа необходимо убедиться в его правильности.
необходимо соблюдать напряжение сети. Устройство на момент поставки питается от напряжения 220 В. Для 110 в предохранитель устройства составляет 0,3 а (средний ток)необходимо заменить на предохранитель с током 0,6 А. выключатель выполняется на сетевом трансформаторе (см. Руководство по техническому обслуживанию).Осциллограф запускается, поворачивая ручку "INTENS".
светящаяся сигнальная лампа показывает рабочее состояние. Устройство должно быть заземлено во время любых работ (достаточно заземления Schuko).

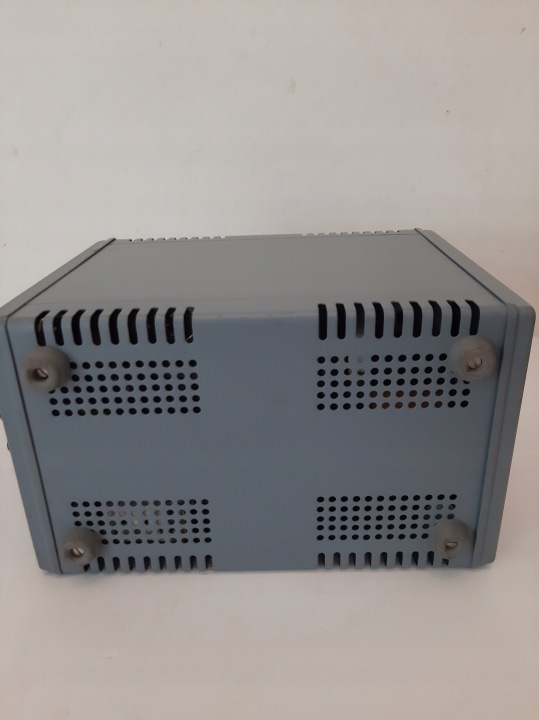

состояние как на фотографии.
.
