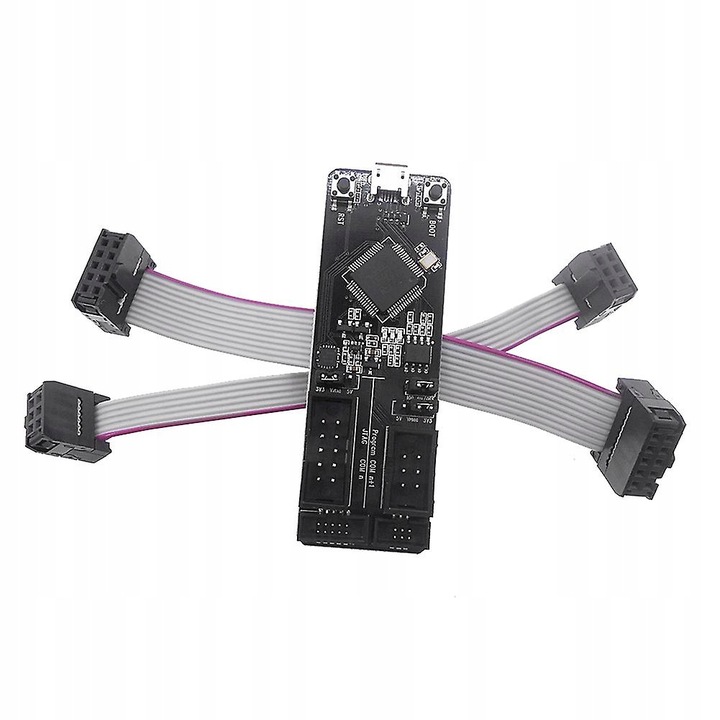

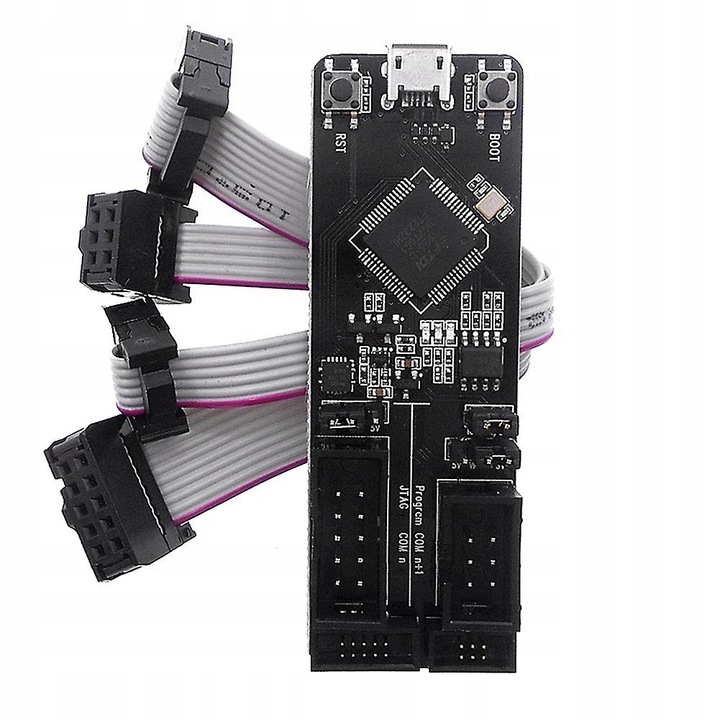

Отладчик JTAG для ESP32 инструмент программирования и отладки

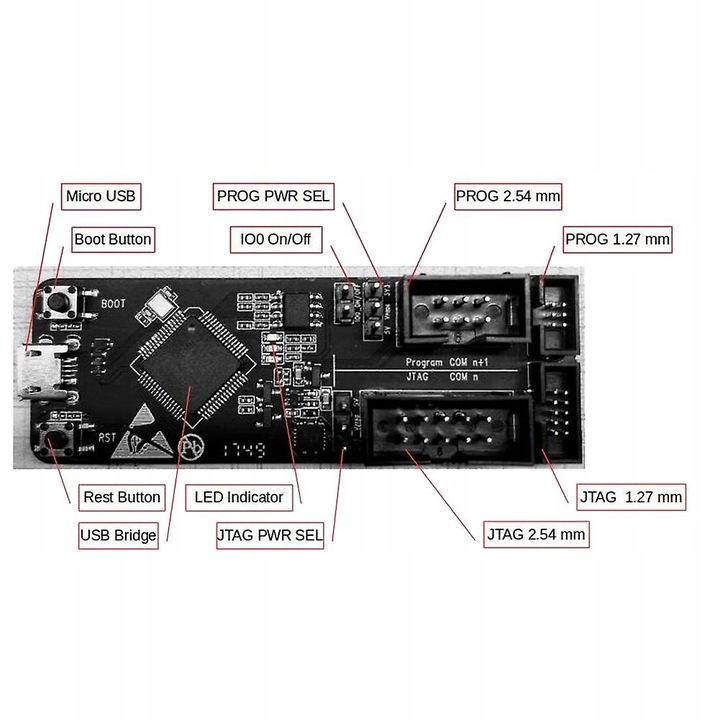

1. ESP-Prog-это инструмент программирования и отладки с автоматической загрузкой прошивки, последовательной связью, онлайн-отладкой JTAG и другими функциями. Автоматическая загрузка прошивки и функции последовательной связи доступны для платформ ESP8266 и ESP32, а функция отладки в схеме JTAG доступна для платформы ESP32. 2. ESP-Prog прост в использовании и может быть подключен к компьютеру только с помощью одного USB-кабеля. Компьютер распознает функцию загрузки и два порта, соответствующих функции JTAG. 3. ESP-Prog может быть подключен к плате пользователя с помощью кабеля. Разъем доступен в корпусах с шагом 2,54 мм и 1,27 мм и имеет надежную конструкцию. На плате пользователя требуется разместить программные (6-контактные) и JTAG (10-контактные) разъемы в правильном порядке. 4. Учитывая, что напряжение питания различных пользовательских плат может отличаться, два интерфейса ESP-Prog могут выбрать источник питания 5 В или 3,3 В через контактный разъем, который имеет высокую совместимость с питанием. Шаги использования: 1. Подключите плату отладки ESP-Prog и USB-порт на компьютере с помощью USB-кабеля. 2. Установите драйвер чипа FT2232HL на стороне компьютера. Компьютер распознает два порта, что означает, что драйвер был успешно установлен. 3. С помощью контактной планки выберите выходное напряжение блока питания на интерфейсе программа / JTAG. 4. Подключите плату отладки и плату продукта ESP с помощью серого кабеля. 5. Автоматическая загрузка и отладка JTAG платы ESP32 может быть достигнута с помощью официальных программных инструментов или сценариев. Размер: 73,4 мм x 25,1 мм Интерфейс: программа; JTAG номер модели: ESP-Prog цвет: черный материал: АБС-пластик Посылка: 1 x программный загрузчик 2 x кабель только вышеуказанная посылка, другие товары не включены. Примечание: отражение света и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допустимая погрешность измерения +/- 1-3 см.
