Преобразователь уровня аудиосигнала с рулевым колесом.

В наличии

Артикул

12107976921

1 325,00 грн.

Перейдите к концу галереи изображений

Перейдите к началу галереи изображений

Добавить в список желаний

Подробности

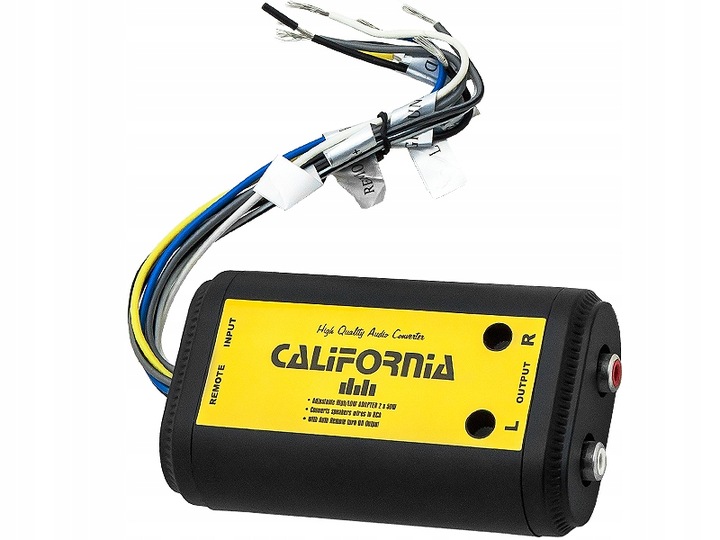

преобразователь уровня аудиосигнала с рулевым колесом. (1PH) [0405#]

преобразователь уровня аудиосигнала с управлением

высококачественный 2-канальный преобразователь для преобразования сигнала динамика в линейный сигнал RCA. 2x50w / выход.2xrca, плавная регулировка уровня сигнала. Позволяет подключить внешний усилитель к головному устройству, не имеющему выходов RCA (CINCH). Имеет фильтр помех и разделяет постоянную составляющую (DC). Он имеет плавную регулировку выходного сигнала отдельно для каждого канала. Выход дистанционного включения / выключения-чип для включения и выключения внешнего усилителя мощности. Предназначен для головных устройств с мощностью до 2X50W. 2 выхода RCA (левый и правый каналы)

схема проводки:

- "L OUTPUT R” - выходы сигнала RCA для левого (L) и правого (R) каналов, подключаемых к входам RCA усилителя

- "REMOTE" (питание и выход Remote для управления усилителем)

(GROUND) - черный провод-масса питания (- 12 В) - подключение к заземлению питания радиоприемника, усилителя или к

кузова автомобиля

(12V) - желтый провод – питание (+12V) - подсоединить, например, к проводу питания радиоприемника или усилителя

(REMOTE OUT) - синий провод-выход Remote (+12V) для включения / выключения усилителя-подключение к входу Remote

в усилителе

- "INPUT" (входы сигнала – громкоговорители

белый провод (L+) - подключение к выходу динамика от радиоприемника

для левого канала с положительной полярностью (+)

белый и черный провод (L -) - подсоединить к выходу динамика радиоприемника для левого канала с отрицательной полярностью ( - )

черный провод (Ground) - заземление-подключение к земле для минимизации помех

серый провод (R+) – подсоединить к выходу динамика радиоприемника для правого канала с положительной полярностью (+)

кабель серо-черный (R -) - подсоединить к выходу динамика от радиоприемника для правого канала с отрицательной полярностью ( - )

монтаж:

установите ручки потенциометров на мин.
подключите провода по схеме подключения

включите радиоприемник, подав на провода внешний сигнал

отрегулируйте потенциометрами соответствующее значение сигнала
