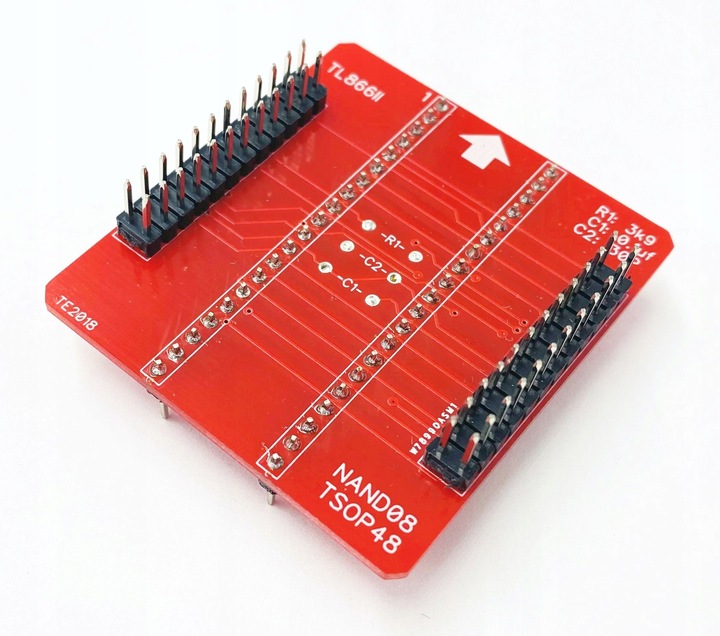

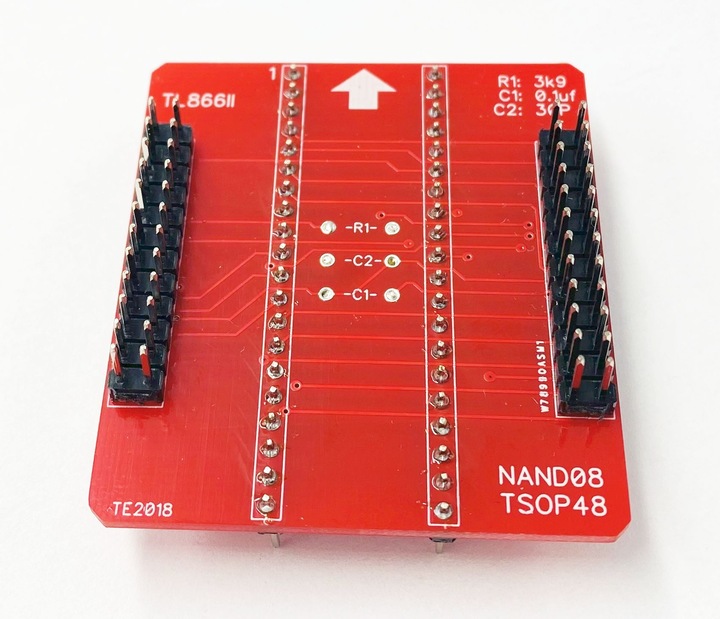

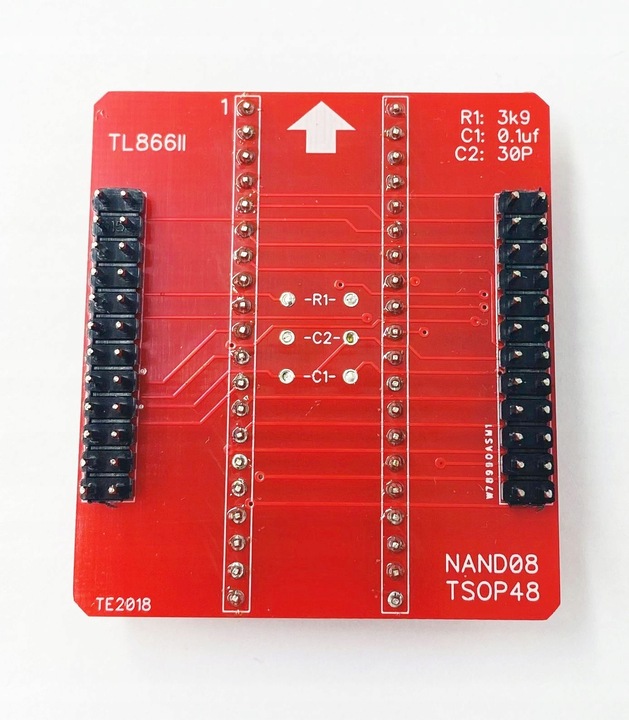

адаптер (промежуточный) NAND08, предназначенный для программатора MiniPRO TL866II Plus-позволяет вместе с соответствующим адаптером типа AddOn программировать 8-битную память NAND в корпусах TSOP48 или BGA63

с ним можно использовать следующие адаптеры типа AddOn:

- адаптер SN001-5 TSOP32/40/48 - плата для прямого пайки микросхем в корпусахtsop32 / VSOP32, TSOP40 / VSOP40 и TSOP48 (шаг, т. е. расстояние между соседними выводами микросхемы =0,5 мм, расстояние между рядами выводов микросхемы 20 или 14 мм).

- адаптер SN003 TSOP32 / 40 / 48 ZIF-аналог вышеописанного (SN001-5 TSOP32/40/48)  адаптер предназначен для систем в корпусе TSOP32, TSOP40 и TSOP48 (растр, т. е. расстояние между соседними выводами системы =0,5 мм, расстояние между рядами выводов системы 20 мм). однако он оснащен подставкой ZIF (Zero Insertion Force), что исключает необходимость пайки чипа для его программирования.

- адаптер (аддон)  BGA63-TL866-оригинальный адаптер, предназначенный для программирования микросхем типа NAND Flash в корпусе BGA63 (с размерами: 11x9mm и 10.5x13mm с растром (шаг) т. е. расстояние между соседними шариками микросхемы =0,8 мм) версия с подставкой ZIF.

- выводы: 2x24-контактный штыревой разъем -- & gt; PDIP40 (DIL) R=2,54 мм, Ш = 600mils предназначен только для промежуточного адаптера nand08 программатора XGecu TL866II Plus

вышеуказанный адаптер также доступен в комплекте с AddOn TSOP48 (SN003)

обозначение XGecu: NAND08
