РАДИОПРИЕМНИК DSP SDR 100 КГЦ-149 МГЦ FM MW SSB CW HAM

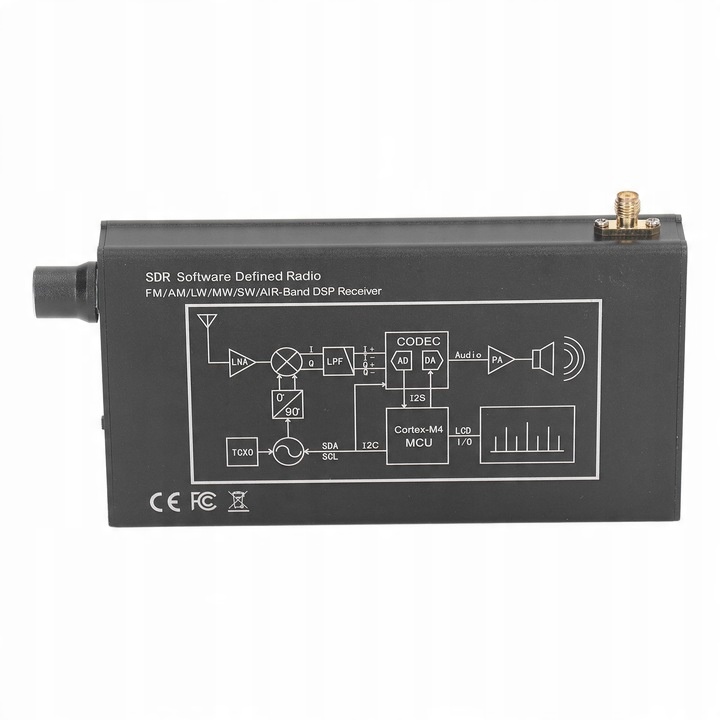

продукт основан на методе Tayloe Quadrature Product Detector для достижения частотного смешивания. Генератор часов Si5351 генерирует два ортогональных сигнала прямоугольной волны с переменной частотой в качестве возбуждения, получая сверхнизкий шум приемника с нулевой промежуточной частотой ZIF.

сигнал IQ, полученный после смешивания, отправляется в кодек и собирается MCU, где алгоритм DSP завершает демодуляцию сигнала и отображение.

портативный приемник: этот цифровой приемник демодуляции DSP, основанный на программно-определяемой архитектуре радио SDR, имеет широкий спектр 192 кГц и возможности отображения водопада, в сочетании с 16-битной выборкой может достигать функций демодуляции CW, AM, SSB, FM, WFM.

отличный эффект приема: этот любительский радиоприемник с полной полосой частот оснащен мощным чипом DSP и длинной выдвижной антенной, с отличным качеством сигнала, может принимать различные каналы без каких-либо помех.

ЖК-дисплей: приемник SDR оснащен корпусом с ЧПУ, полностью изготовленным из алюминиевого сплава, и оснащен 4,3-дюймовым ЖК-дисплеем IPS с высокой яркостью и разрешением 800x480.

совместимые наушники: благодаря компактным размерам 14x7, 4x2, 2 мм его можно брать с собой куда угодно. Он поддерживает обычные 3,5-мм наушники или наушники с интерфейсом CTIA (стандарт США).

батарея высокой емкости: встроенная батарея 5000 мАч 3,7 В, может использоваться в течение 10-12 часов (в зависимости от настроек громкости и яркости устройства).

технические Характеристики:

• Тип элемента: Приемник DSP, SDR
• Материал: алюминиевый Сплав
• Технология дисплея: 4,3-дюймовый ЖК-экран высокой яркости и четкости IPS 800x480 с функцией затемнения DC
• Метод управления: Резистивный сенсорный экран, кодер поворотный
• Выбор канала: 1-99
• Частота: 100K в 149MHz, минимальный шаг 1HZ
• Громкость динамика (SPK): 0-35dB, шаг 1 дб
• Громкость наушников (EAR): 0-35dB, шаг 1 дб
• Модуляция: CW, LSB, USB, AM, WFM, STE (FM стерео), И Q
• Настройки AGC: OFF, SLOW, MID, FAST
• опорный Уровень (REF): -99 до 99dB, шаг 1 дб
• Усиление IF: от -12 до 67dB, шаг 1 дб
• Настройка стиля спектра: Зеленый пакет, зеленая линия, синий пакет, белая линия
• Ширина полосы спектра: Спектр RF (192 кгц, 128 кгц, 64 кгц); Спектр аудио (64 кгц)
• Настройка области водопада: Водопад или форма волны (амплитуда x1 x8 x64)
• Пять пунктов, которые не могут выбрать с помощью энкодера:
• A. Отображение уровня заряда батареи
• B. установка времени и даты
• C. Отображение информации о станции: возможность программирования названия станции
• D. Отображение текущей ширины спектра
• E. Порт антенны, входной (POWER) Дисплей POWER
• Режим работы: Одна боковая панель CW, AM, SSB (LSB, USB), WFM, стерео FM-радио (требует подключения наушников)
• шаговая Частота: 1 гц 10 гц 100 гц 1 кгц 10kHz 100kHz 1 мгц 10 мгц
• Ширина полосы спектра: 192 кгц, 128kHz, 64kHz, отображение спектра БПФ в режиме реального времени
• Интерфейс антенны: BNC мужской сопротивление 50Ω максимальная входная мощность -20dBm
• Контрольный осциллятор кристалл: TCXO 26MHz ±0.5 ppm
• аудио Интерфейс: Поддержка обычных наушников 3,5 мм интерфейс гарнитуры CTIA (американский стандарт)
• Мощность динамика: До 3W, мультимедийный динамик 4 ОМ
• Порт зарядки: USB тип C, 5,0 V 2 A
• Потребляемый ток: Около 250 ма при 5 в
• Емкость аккумулятора: 5000 мач 3,7 в (встроенная)
• Время работы: около 10-12 часов, в зависимости от громкости устройства и настроек яркости
• Экономия каналов: Возможность программирования 99 каналов, имени станции, частоты и методов настройки.

список пакетов

1 x DSP SDR радио приемник

1 X антенна

1 X кабель для передачи данных

1 X руководство пользователя

Примечание：

1. Устройство использует архитектуру SDR. Если поблизости есть сильная передающая станция, может быть перекрестная или зеркальная станция. Об этом нужно знать.

2. Входное сопротивление антенного интерфейса составляет 50 ом. Для радиостанций средних волн рекомендуется подключить специальную кольцевую антенну к средним волнам, чтобы получить лучшие результаты.

3. Перед началом прослушивания через наушники обратите внимание на настройку громкости наушников (EAR), чтобы избежать дискомфорта, вызванного чрезмерной громкостью.
