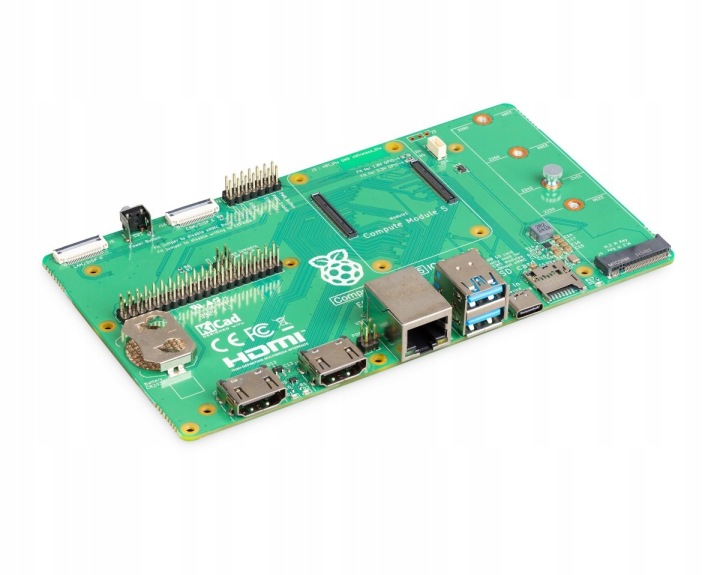

Raspberry Pi Compute Module 5 IO board-базовая плата для Raspberry Pi CM5
описание
Raspberry Pi Compute Module 5 IO Board-это специальная плата расширения, созданная для поддержки разработки передовых приложений на основе Raspberry Pi Compute Module 5 (CM5). Он обеспечивает широкий спектр интерфейсов и разъемов, что позволяет комплексное тестирование, прототипирование и развертывание проектов с использованием Compute Module. Он поддерживает питание через порт USB Type-C и технологию PoE (Power over Ethernet), что делает его универсальным инструментом для разработчиков встроенных систем и приложений IoT.
свойства и функциональные возможности
Raspberry Pi Compute Module 5 IO Board совместим с полным спектром модулей CM5, что означает поддержку различных вариантов и конфигураций модуля. Основным методом питания является внешний источник питания +5 В через порт USB Type-C (USB-C), что делает плату очень простой в установке и не требует дополнительных проводов питания, кроме стандартного кабеля USB-C. Кроме того, плата обеспечивает питание с помощью технологии PoE, что может значительно упростить установку в системах, требующих минимизации количества проводов, например, в умном доме.
полный контроль над изображением и отображением
Raspberry Pi Compute Module 5 IO Board оснащен двумя полноразмерными разъемами HDMI 2.0, которые позволяют отображать изображение в формате 4K. благодаря этому плата идеально подходит для приложений, требующих высокого качества отображения, таких как информационные доски, рекламные экраны или мультимедийные системы в домашних условиях. Разъемы MIPI DSI позволяют подключать современные дисплеи, что еще больше повышает гибкость конструкции.
подключение и расширение
для разработчиков систем, требующих высокой скорости передачи данных, Raspberry Pi Compute Module 5 IO Board предлагает два порта USB 3.0 для быстрой передачи данных и возможность подключения различных периферийных устройств, таких как USB-накопители, клавиатуры, мыши и другие USB-устройства. Кроме того, в вашем распоряжении гигабитный Ethernet RJ45 с поддержкой PoE, что позволяет легко подключаться к сети и устраняет необходимость в отдельных кабелях питания в сетевых установках.
разъем M. 2 M-Key предназначен для людей, нуждающихся в повышении производительности за счет использования высокоскоростных твердотельных накопителей формата 2280, что значительно ускоряет операции с данными. Поддержка PCIe версии Gen 2 x1 (дополнительно Gen 3 x1) обеспечивает совместимость с современными носителями данных, повышая гибкость решения.
плата также оснащена слотом microSD для модулей CM5Lite, что позволяет гибко выбирать среду хранения. 40-контактный разъем GPIO совместим со стандартной Raspberry Pi HAT, что позволяет подключать к системам автоматизации широкий спектр модулей и датчиков, таких как датчики температуры, датчики движения и даже модули управления реле.
охлаждение и RTC
для оптимальной работы плата ввода-вывода Raspberry Pi Compute Module 5 имеет четырехконтактный разъем вентилятора PWM, который позволяет регулировать скорость вращения вентилятора в зависимости от текущей нагрузки. Кроме того, на плате есть слот для батарей RTC (CR2032), который позволяет поддерживать часы реального времени, даже если плата не подключена к источнику питания. Это чрезвычайно полезная функциональность в системах, где требуется поддерживать текущее время, например, в регистраторах данных или устройствах умного дома.
универсальность приложений
Raspberry Pi Compute Module 5 IO Board может использоваться для широкого спектра применений. Ниже приведены некоторые примеры сценариев:
- встроенные и IoT системы : благодаря широким возможностям расширения, Compute Module 5 может служить ядром интеллектуальных встроенных систем, которые управляют различными устройствами в умном доме, от освещения до управления кондиционером.
- прототипирование устройств : разъемы GPIO и полная совместимость с аксессуарами Raspberry Pi HAT делают эту плату идеальным инструментом для прототипирования таких устройств, как интеллектуальные замки, системы безопасности или домашняя автоматизация.
- медиацентр : благодаря двум портам HDMI 2.0 плата может быть использована для создания медиацентра с поддержкой двух мониторов 4K, что идеально подходит для мультимедийных систем.
- сетевые решения : поддержка Gigabit Ethernet с поддержкой PoE позволяет создавать центральные сетевые концентраторы и серверы данных, не требующие дополнительных кабелей питания.
- промышленные системы : возможность установки SSD в разъем M. 2 M-Key позволяет использовать диск в передовых промышленных приложениях, где требуется скорость и надежность.
подключение и запуск
чтобы начать работу с Raspberry Pi Compute Module 5 IO Board, сначала подключите Compute Module к выделенному разъему на плате. Затем, в зависимости от ваших потребностей, вы можете подключить питание через порт USB Type-C или использовать PoE. После подключения питания светодиоды на плате будут указывать на статус работы и готовность к работе. Если вы используете внешние диски или другие USB-устройства, просто подключите их к одному из двух доступных портов USB 3.0.
благодаря встроенным перемычкам можно настроить различные функции платы, такие как отключение памяти eMMC, защита EEPROM или режим USB OTG. С помощью специальных контактных разъемов пользователь также может подключать дополнительные вентиляторы, камеры и дисплеи, что делает плату универсальной платформой для проектов различной сложности.
свойства
- совместимость с полным спектром модулей CM5
- внешнее питание +5 В через порт USB-C
- два полноразмерных разъема HDMI 2.0
- гигабитный Ethernet RJ45 с поддержкой PoE
- два порта USB 3.0
- слот microSD для модулей CM5Lite
- разъем M. 2 M-Key (PCIe Gen 2 3 ×1)
- четырехконтактный разъем вентилятора PWM
- два 4-линейных разъема MIPI DSI/CSI-2 (для камер и дисплеев)
- 40-контактный разъем GPIO, совместимый с Raspberry Pi Hat
- разъем батареи RTC (CR2032)
- перемычки для настройки функций, таких как: отключение eMMC, защита EEPROM или режим USB OTG
- светодиоды для индикации состояния питания и активности
