Разъем BNC компрессионный разъем MASTER для RG 59 10 шт.
В наличии
Артикул
11901942021
1 000,00 грн.
компрессионный разъем BNC 59 MASTER для кабеля RG-59 (CAMSET)
мы предлагаем бесплатные обжимные компрессионные разъемы на проводах, купленных на наших аукционах.
монолитный, изготовленный из латуни с никелевым покрытием, разъем BNC предназначен для кабелей типа RG-59. Высочайшая точность исполнения влияет на внешний вид и качество соединения. Правильный зажим очень прост и дает гарантию правильного и стабильного соединения в течение длительного времени.
центральный провод коаксиального кабеля при вставке в разъем центрируется и поступает в правильно подготовленное глухое отверстие. Специальный элемент обеспечивает электрический контакт провода с разъемом для предотвращения образования помех при перемещении провода.
компрессионный разъем BNC 59 MASTER предназначен для кабелей:

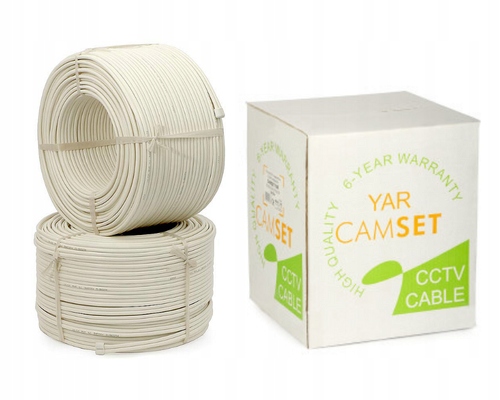

- кабель CCTV CAMSET/YAR
- кабель CCTV CAMSET/YAR PE
- кабель YAP
- кабель XAP
отличительные особенности
- широкая полоса пропускания,
- возможность многократного отсоединения кабеля без потери качества соединения (рекомендуется даже для измерительных приборов),
- очень небольшое затухание по всей рабочей полосе,
- отличное соответствие линии передачи по всей рабочей полосе,
- очень простая и быстрая установка - способ обжима: продольное сжатие,
- правильно обжатый разъем очень трудно оторвать от провода,
- размерно соответствует семейству проводов camset и проводам RG-59 с сердечником от 0.55-0.80 mm,
- конструкция этого разъема защищена многочисленными патентами.
профессиональная компрессионная вилка BNC E8275 соответствует всем рекомендациям Ассоциации инженеров кабельной связи(The Society of Cable Telecommunications Engineers) для разъемов этого типа.
таким образом, разъем может применяться ко всем проводам семейства RG - 59 с диаметром центральной жилы 0,55 - 0,80 мм.
для зажима используйте один из мастер-щипцов, доступных на наших аукционах.
для зачистки проводов лучше всего использовать инструмент для зачистки проводов, доступный на наших аукционах.
процесс опрессовки разъема на проводе очень прост и быстр:
- подготовить провод, открыв центральную жилу длиной 6.5 +/-1.4 мм и оплетку диэлектрика длиной 7.5 мм
- оплетку нужно вывернуть на внешнюю шину
- подготовленный провод вставить в разъем
- зажать обжимным инструментом
технические характеристики:
- импеданс [Ω]: 75
- диапазон частот [МГц]: 5-2400
- тип разъема: BNC прямой (штекер)
- Размер [мм]: 7.63
- тип монтажа:/B>продольное сжатие
- припой:нет
- монтаж в корпусе:нет
- материал:латунь 360
- внешний монтаж:да
- подготовка провода [мм]:6.5 - центральная жила, 7.5 - диэлектрик, 7.5 - экран
