Разъем n 50ohm для кабеля H-1000

каталожный номер: 67590

каталог, гиперссылка на сайт производителя и подробная спецификация доступны по адресу: www.stratos.pl/strony/67590.htm

разъем N является популярным коаксиальным разъемом, используемым в радио-и телевизионной технике. N-разъемы работают в диапазоне до 11GHz и доступны в версиях с импедансом 50ω (используется в сетях WiFi и GSM) или 75ω (используется в кабельном ТВ).

предлагаемый разъем является штекерным и предназначен для установки на коаксиальный коаксиальный кабель 50ω с диаметром центральной жилы 2.0-2.7 мм, диаметром диэлектрика 7.1-7.6 мм и внешним диаметром 10.0-10.8 мм, то есть на кабелях семейства H-1000 и RG-213, используемых в радиосвязи.

разъем состоит из 6 элементов. Центральный контакт припаивается, правильно сформированный экран кабеля (вывернутый в специально сформированное кольцо), нажимаемый при скручивании штекера, обеспечивает контакт с землей разъема.

размеры штекера представлены ниже:

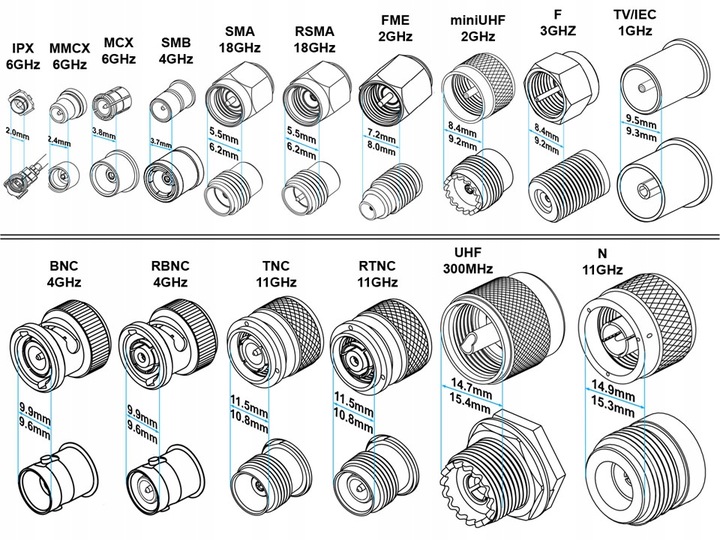

для передачи радиочастотных сигналов (радиочастот - высокие частоты МГц-ГГц) используются многие виды коаксиальных разъемов. В устройствах и антеннах ТВ, СБ, ФМ, даб, ДВБ, ГСМ, ГПС, вифи ЕТК. существуют разъемы, предназначенные для работы в частотных диапазонах от нескольких десятков МГц до нескольких десятков ГГц. Наиболее часто используемые в настоящее время разъемы представлены в таблице ниже - мы представляем в ней внешний вид штекеров и розеток данного типа, максимальную частоту работы и приблизительные диаметры разъемов.

штекер изготовлен из никелированного медного сплава, центральный контакт позолочен. Импеданс штекера составляет 50 ом.

• разъем: N 50ω штекер
• материал: никелированный медный сплав, позолоченный центральный контакт
• соответствующий провод: H-1000, RG-213 и эквиваленты
• импеданс: 50ω
• рабочая полоса: < 11ghz
• размеры (длина / диаметр в самом широком месте): прибл. 41/20 мм
• вес: 38 г

продукт, который мы предлагаем, является новым товаром, неиспользованным, упакованным на заводе. Предлагаемый товар, как и все товары, которые мы продаем, является товаром, который в настоящее время доступен на нашем складе, что позволяет немедленную доставку.
