Ремкомплект Whirlpool L2524 AWO AWE AWSP TDLR
В наличии
Артикул
7788462963
1 075,00 грн.

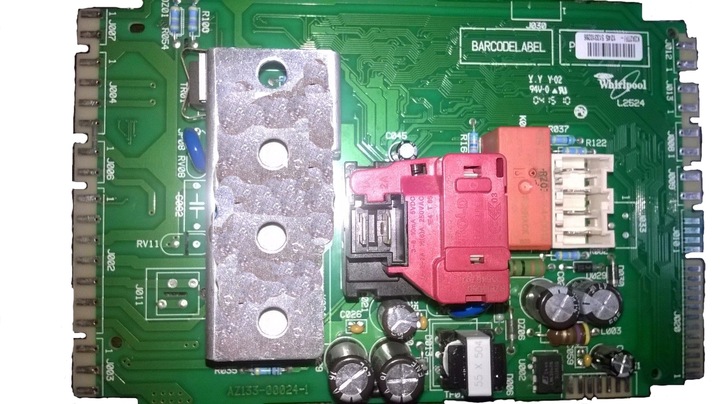

если вы попали на мой аукцион, значит, у вас проблема с неисправным программатором в стиральной машине Whirlpool, Bauknecht, Polar, Laden, Ignis и многие другие.
в этих стиральных машинах часто происходит повреждение инвертора, системы LNK304, резистора R020 22 ом (или 33 ом) и дросселя L003 0,47 mH (470uH). Благодаря моему ремонтному комплекту вы сэкономите несколько сотен злотых на сервисе!
программисты выпускались 3 компаниями. Сначала Bitron и Invensys, а затем Flextronics (заменил Invensys).
программатор использовался во многих моделях стиральных машин Whirlpool AWE AWO AWSP TDLR / например AWE4316 / P AWO / D41105 /
Polar PTL и PFL
стиральная машина Whirpool AWZ414 и другие
и многие другие, чей источник питания основан на микросхеме LNK304PN.

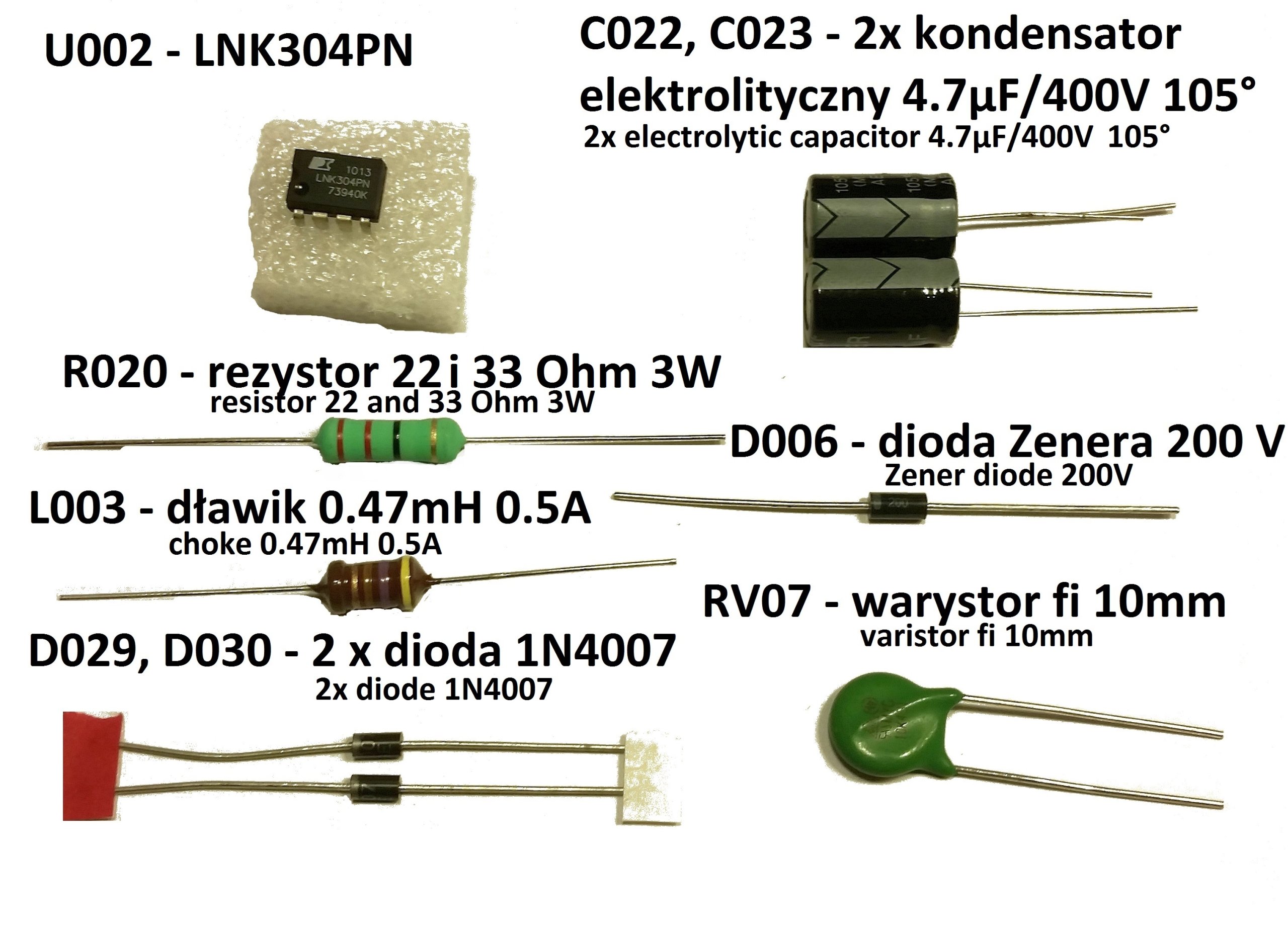

ремонтный комплект состоит из:
- U002-LNK304PN
- R020-проволочный резистор 22 ом и 33 ом /3 Вт (более мощный, чем оригинальный 2 Вт)
- L003 - дроссель 0.47 mH (470μh)/0.5 A (лучше, чем оригинал, который имеет только 0.3 a)
- c022, c023 - 2 x конденсатор 4.7 МКФ/400V 105° (низкий ESR, с сроком службы 5000 часов вместо 2000, как в оригинале)
- D029, D030 - 2 x диод 1N4007 (обозначение на диодах 1N4007)
- D006 - стабилитрон 200 в (обозначение на диоде 3ez200)
- rv07-варистор fi 10 мм (изначально слабее, только 7 мм)
- руководство по ремонту.
справлюсь ли я с ремонтом?
ремонт не требует особых навыков, и, безусловно, люди, которые использовали паяльник, справятся.
для ремонта требуется паяльник, если у вас нет собственного спроси друзей.
всегда ли удается починить программатор?
в более чем 90% случаев ремонт проходит успешно и программатор работает нормально.
Диагностика повреждения:
если стиральная машина полностью мертва, при включении ничего не горит, мы можем заподозрить повреждение программатора. Обычно повреждаются инвертор LNK304, резистор R020 и дроссель L003. Иногда также диоды D029, D030, D006 и варистор RV07. Мы также рекомендуем заменить электролитические конденсаторы на наши, лучшего качества, чтобы продлить срок службы программиста.
не забудьте отключить питание перед тем, как попасть в программатор
смотрите в видео, как выглядит ремонт стиральной машины:
https://www.youtube.com/watch?v=--xhnx_M6Os
советы по ремонту:
- программатор имеет защитное покрытие, которое необходимо удалить(соскоблить или, пригреть паяльником).
- компоненты припаиваем в плату по прилагаемому чертежу. Обратите внимание на компоненты U002 LNK, все диоды и конденсаторы должны быть припаяны в правильном направлении. Полоса на элементе, обозначающая полярность (вырез на U002 LNK304), должна быть направлена, как показано на рисунке. Для резистора R022, дросселя L003 и варистора RV07 это не имеет значения.
- проверка отремонтированной плитки обязательно производится в стиральной машине. Плата имеет неизолированный источник питания. На пластине присутствует высокое напряжение, угрожающее параличом. Для проверка вне стиральной машины мы рекомендуем использовать разделительный трансформатор.
- после ремонта очищаем программатор, защищаем слоем уретанового лака, при необходимости можем использовать лак для ногтей, защищая систему от влаги.
- если после ремонта стиральная машина "ожила" - но не запускается, сигнализируя об ошибке F23, вероятно, причиной сбоя было перенапряжение в сети, которое параллельно повредило блок питания стиральной машины и ее нагреватель - замените нагреватель на новый.
