Решетка WEMA 500x1000 mm | 30x3 / для автомобилей до 1,8 тонны / оцинковка

✔ решетки используются для движения транспортных средств массой до 1,8 тонны, например, в автомойках самообслуживания.

✔ изготовлен из плоского бруса толщиной 3 мм. Решетка будет нести большие нагрузки, а ее конструкция более жесткая.

✔ прочная защита от ржавчины / коррозии с помощью горячего цинкования, срок службы покрытия до 50 лет !

✔ предназначен для пешеходного движения или других легких применений.

✔ простая установка для несущей конструкции.

✔ витые стержни обеспечивают лучшее сцепление и безопасность использования.

внешний размер

решетка имеет два размера:

↔ несущий размер L : 500 мм

размер между опорами и в то же время длина опорных планок решетки. Для воздуховода или площадки это будет его ширина.

↕ поперечный размер B: 1000 мм

размер, идущий вдоль опор и составляющий длину заполняемого канала / платформы.

важно! Решетки выполняются в минусовом допуске (+0 ; -4 мм). Это означает, что решетка может быть на 4 мм меньше (для обоих размеров), но никогда не больше указанного размера.

Размеры подробную продукта

☑ Высота решетки: 30 мм

☑ Толщина несущей полосы: 3 мм

☑ Размер сетки: 34x38 мм (первый размер относится колеи плоских проводников)

☑  Диаметр стержня skręcanego: 5 мм

☑ Вес: 13,5 кг

☑ Максимальная нагрузка сосредоточенные на поверхности 200x200 мм: 561 кг

☑ Максимальная нагрузка распределяется равномерно: 6577 кг / м2

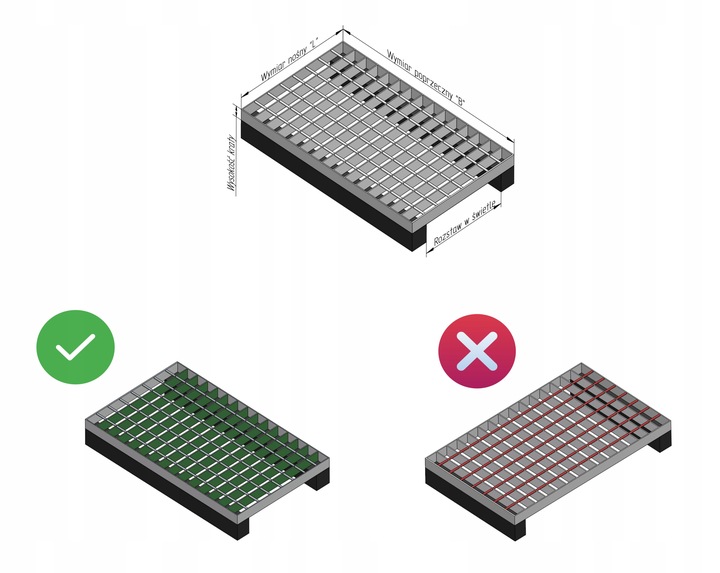

правильное расположение решетки между опорами

важно, чтобы опорные планки длиной 1000 мм поддерживались с обеих сторон, на площади не менее 30 мм. Неправильное расположение-стержни длиной 1000 мм между опорами-может привести к повреждению решетки и вызвать опасность для пользователей.

примеры использования ↘

⏹

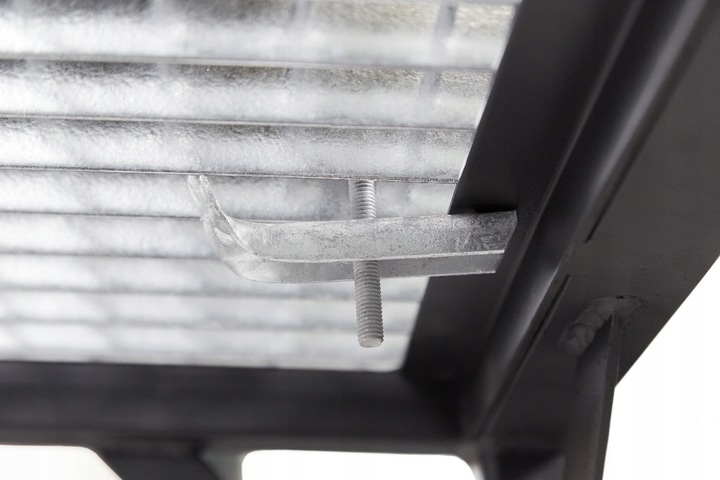

способы монтажа к конструкции

монтажные аксессуары доступны на наших аукционах.

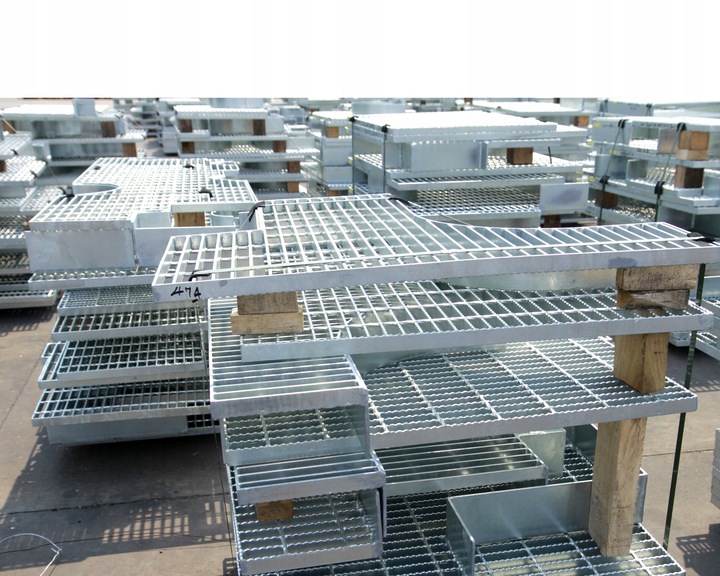

не нашли подходящего размера?! Ничего потерянного.

мы изготавливаем решетки и ступени по индивидуальному заказу.
