6 встроенных фильтров нижних частот
RM HLA 150v Plus усилитель мощности 150W AM / FM / SSB / CW
RM HLA 150 V Plus - усилитель выходной мощности известной итальянской компании RM:
- последняя версия, переработанная
- максимальная выходная мощность 150 Вт AM/FM/SSB/CW/DATA
- рабочий диапазон 1,8-30 МГц (KF-диапазоны 160-10 м, CB)
- транзисторы конечные мощности класса AB
- 6 интегрированных фильтров нижних частот
- предусилитель +25 дБ
- низкое управление 10 Вт (во всех излучениях)
- выход PTT
- источник питания 12-14 в постоянного тока
- версия V с охлаждением (2 вентилятора)

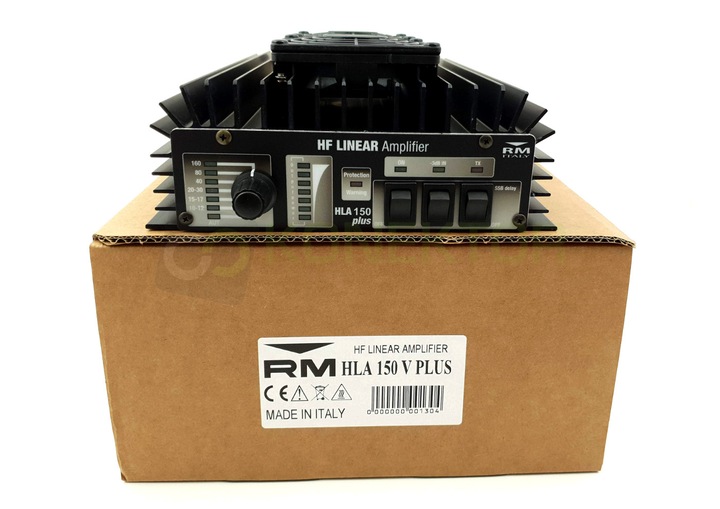

последняя версия видна на фотографиях.
заслуживает внимания егоширокополосность . Он позволяет использовать его во всех излучениях на любительских диапазонах от 1.8 до 30MHZ (HF).
RM HLA 150 V-оптимальный транзисторный усилитель для радиолюбителей, позволяющий значительно повысить уровень выходной мощности.
RM HLA 150 V оснащен двухтактной двухтактной системой на основе двух биполярных транзисторов SD1446, работающих в классе AB.
усилитель оснащен 6 интегрированными фильтрами нижних частот - каждый фильтр предназначен для работы в выбранной полосе (от 160 м до 10 м).
фильтр нижних частот обеспечивает эффективное снижение нежелательных гармонических частот.
RM HLA 150 V PLUS-это усилитель, управляемый микропроцессором, отвечающим за работу схемы усилителя и системы защиты.
расширенные системы защиты, используемые в этом усилителе HF:
- слишком большая мощность, подаваемая на усилитель
- несовпадающая антенна со слишком высоким КСВ
- защита от перегрева улей>
интегрированные вентиляторы обеспечивают надлежащее охлаждение.
на задней панели усилителя RM HLA 150V PLUS имеется внешний PTT-вход, используемый для работы с радиостанциями, имеющими выход этого типа.
усилитель прост в установке, просто подключите его к антенной дорожке (между радиостанцией и антенной). К нему необходимо подать соответствующее питание (см. Технические данные-потребляемый ток).
усилитель следует использовать только с очень хорошо настроенной антенной (КСВ до 1.5).
при высоком КСВ может быть повреждена конечная степень мощности, которая не подлежит гарантии.
установка RM HLA 150v Plus
усилитель прост в установке, просто подключите его к антенной дорожке (между радиостанцией и антенной). К нему необходимо подать соответствующее питание (см. Технические данные-потребляемый ток).
мы настоятельно не рекомендуем подключать усилитель с помощью штекера к разъему прикуривателя автомобиля.
для усилителя вам понадобится дополнительный соединительный кабель для радио-усилителя длиной не менее 90 см.
мы рекомендуем высококачественный низкотратный кабель длиной 100 см с припаянными штекерами.
усилитель следует использовать только с очень хорошо настроенной антенной (VSWR & lt; 1.5). при высоком КСВ может быть повреждена конечная степень мощности, которая не подлежит гарантии.
максимальная мощность может быть достигнута при приведенной мощности 10 Вт (результат ~150 Вт).
чтобы объединить большую мощность с чистой модуляцией (без искажений), не следует подавать на усилитель максимальной мощности.
оптимальная настройка для AM / FM составляет 2-3 Вт. подача слишком большой входной мощности на усилитель может привести к повреждению устройства.
использование усилителей мощности в диапазоне 27 МГц в нашей стране запрещено.
увеличение производительности вещания
для того, чтобы поднять сигнал на 1С, необходимо поставить ок. В 4 раза больше мощности.
то есть: 1W - 4W - 16W - 64W - 256w и т. д.
Подводя итог: при увеличении мощности радиоприемника с 4 Вт до 40 Вт мы не будем в 10 раз дальше/громче передавать, сигнал увеличится примерно на 40 Вт. 2С.
спецификация
- рабочий диапазон усилителя: HF (1.8-30mhz)
- источник питания: 13V DC + / - 1v
- максимальная выходная мощность 150 Вт
- поддерживаемые модуляции: SSB, CW, AM, FM, data
- 2 встроенных вентилятора
- светодиодный индикатор выходной мощности улей>
- потребляемый ток при передаче: до 25а
- максимальная мощность: 1-10W
- 6 фильтров нижних частот (интегрированный, автоматически переключаемый)
- предохранители 2 x 12.5 a
- размеры: 191 мм x 290 мм x 80 мм
- вес ок. 2,5 кг улей>
гарантии не подлежат силовые концевые транзисторы .
посылка из магазина коннектор:
- RM HLA 150v Plus усилитель мощности
