Широкополосная логарифмическая периодическая антенна LPDA - 500 дальняя мощная

A-LPDA-0500

широкополосная логарифмически-периодическая антенна Poynting lpda-500

LPDA-500-это новая и улучшенная логарифмическая дипольная антенна (LPDA) от Poynting. LPDA - 500-это сверхширокополосная односторонняя антенна с высоким коэффициентом усиления, работающая в диапазоне от 617 до 7200 МГц. Сверхширокополосное покрытие включает в себя текущие полосы 5G и будущие сотовые полосы, а также полосы Wi-Fi и Wi-Fi 6e. LPDA-500 имеет постоянное высокое усиление по всей рабочей полосе, что делает антенну подходящей для развертывания различных систем беспроводной связи. Предыдущий LPDA успешно использовался в экстремальных погодных условиях по всему миру с почти нулевым отказом, как и новый LPDA-500.

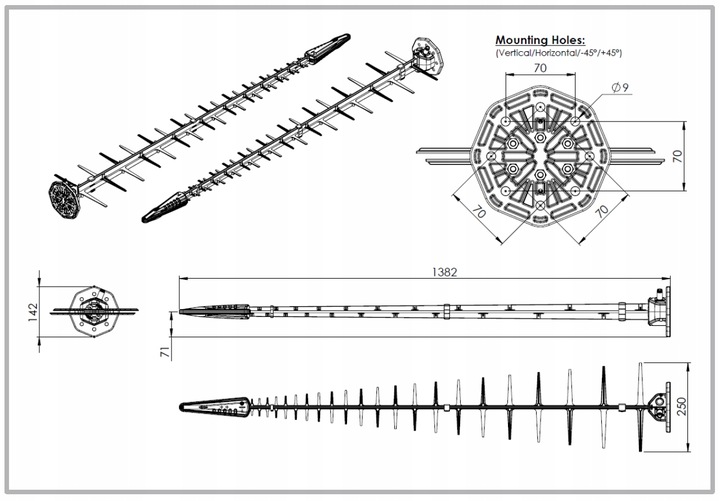

LPDA-500 поставляется в стандартной комплектации с новым и улучшенным монтажным кронштейном, который можно поворачивать каждые 45°. Это облегчит установку, а установка нескольких антенн LPDA-500 позволит установить их в конфигурации несмотря на, т. е. вертикально и горизонтально или ±45° (x polarized).

особенности продукта

● сверхвысокое усиление, односторонняя антенна

● сверхширокополосный диапазон от 617 до 7200 МГц

● настенный или Полюсный монтаж для облегчения установки

● атмосферостойкая и водонепроницаемая конструкция (IP65)

● легкая и прочная конструкция

применение антенны

● наружная антенна для стационарного беспроводного доступа (FWA)

● потребительское подключение к интернету LTE/5G

● Промышленное и коммерческое развертывание LTE/5G и Wi-Fi

● улучшение приема домашних хозяйств в городах и деревнях

● сельское хозяйство и сельское хозяйство распределение данных LTE/5G и WI-FI

● системы>● ретрансляторы и усилители для увеличения диапазона

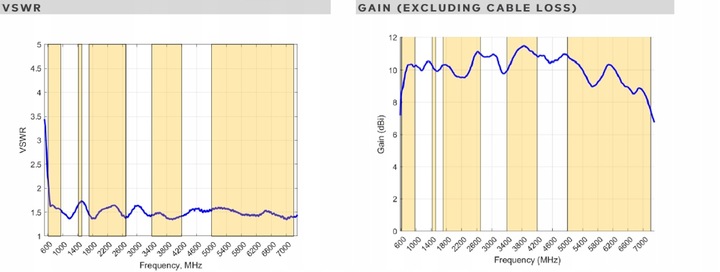

графики производительности антенны

волновой коэффициент напряжения (КСВ)*

КСВ-это мера того, насколько эффективно радиочастотная мощность передается от источника питания через линию передачи к нагрузке. В идеальной системе передается 100% энергии, что соответствует соотношению КСВ 1:1.

LPDA-500 обеспечивает отличную производительность во всех диапазонах с VSWR & lt; 2:1.

усиление в dBi

11,5 дБи – пиковое усиление во всех диапазонах от 617 до 7200 МГц

усиление @ 617 – 960 МГц: 10,5 дБи

усиление @ 1427 – 1517 МГц: 10 дБи

усиление @ 1710 – 2700 МГц: 11 дБи

коэффициент усиления @ 3400 – 4200 МГц: 11,5 дБи

коэффициент усиления @ 5000 – 6000 МГц: 10 дБи

коэффициент усиления @ 6000-7200 МГц: 9 дБи

+коэффициент усиления антенны, измеренный с помощью стандартной антенны, установленной по полярности

радиационные паттерны

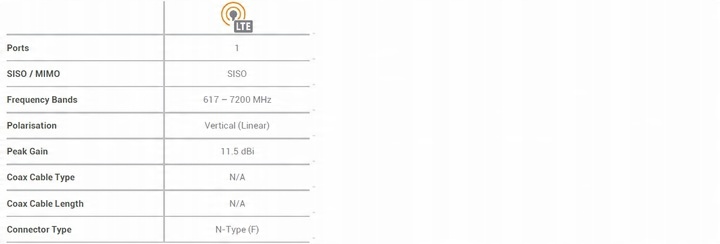

варианты антенны

технические характеристики
