SIM7080G NB-IoT eMTC EDGE GPRS GNSS HAT Raspberry

Shield для Raspberry Pi, который позволяет отправлять текстовые сообщения и создавать соединения в сети GSM. Также есть модуль GPS. Он обменивается данными через последовательный интерфейс UART (RX, TX) через AT-команды. Производитель предоставляет примеры программного обеспечения для Raspberry Pi / Arduino / STM32

Дополнительная информация : Wiki: www.waveshare.com/wiki/SIM7080G_Cat-M/ NB -IoT_HAT

Это телекоммуникационный HAT с множеством коммуникационных функций: NB-IoT (узкополосный Интернет вещей), Cat-M (также известный как eMTC, улучшенная связь типа машины. ) и GNSS (глобальная навигационная спутниковая система).

С развитием телекоммуникационных технологий LTE, сети 2G / 3G исчезают, и в будущем мире будут доминировать технологии IoT. состоит из стандартов NB-IoT / Cat-M с низкой пропускной способностью и стандартов 4G / 5G с высокой пропускной способностью.

Эта HAT поддерживает глобальные диапазоны NB-IoT и Cat-M, а также функцию позиционирования. Благодаря своим преимуществам, таким как небольшой размер, низкая задержка и широкое покрытие, он является идеальным выбором для приложений Интернета вещей, таких как интеллектуальные инструменты, отслеживание активов, удаленный мониторинг, электронное здравоохранение и т. Д.

• Стандартный заголовок расширения Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
• Поддерживает протоколы связи, такие как TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT
• Поддерживает определение местоположения по GNSS (GPS, ГЛОНАСС, BeiDou и Galileo).
• Встроенный интерфейс USB для тестирования AT-команд, получения данных о местоположении по GPS и т. д.
• Разъемы управляющих контактов UART для подключения к хост-платам, таким как Arduino / STM32.
• Встроенный преобразователь напряжения, 3,3 В по умолчанию, позволяет переключаться на 5 В через встроенную перемычку.
• Слот для SIM-карты , поддерживает ТОЛЬКО SIM-карту 1,8 В (SIM-карта 3 В недоступна).
• 3 светодиодных индикатора, легко контролировать рабочее состояние.
• Скорость передачи: 300 ~ 3686 400 бит / с
• Обычное автоматическое согласование скорости передачи: 9600/19200/38400/57600/115200 бит / с
• Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / Arduino / STM32)

• Напряжение источника питания: 5 В
• Уровень логики: 5 В / 3,3 В (настраивается с помощью перемычки)
• Общий ток (режим ожидания): 39 мА
• Единственный ток модуля (VBAT = 3,8 В): режим ожидания: 10 мА / спящий режим: 1,2 мА / режим PSM: 3,2 мкА / режим eDRX: 0,59 мА (eDRX = 81,92 с)
• Рабочая температура: -40 ° C ~ 85 ° C
• Температура хранения: -45 ° C ~ 90 ° C
• Размер: 30,2 мм x 65 мм

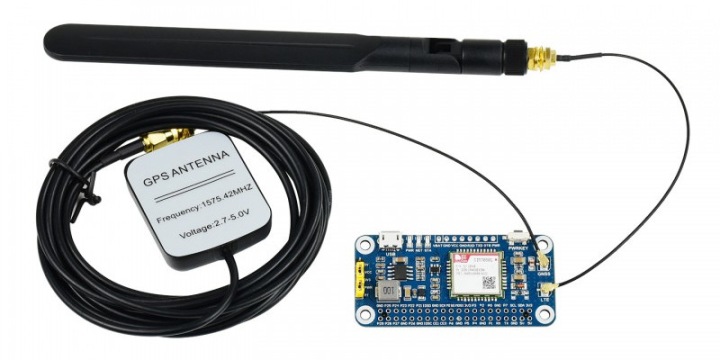

В комплекте:

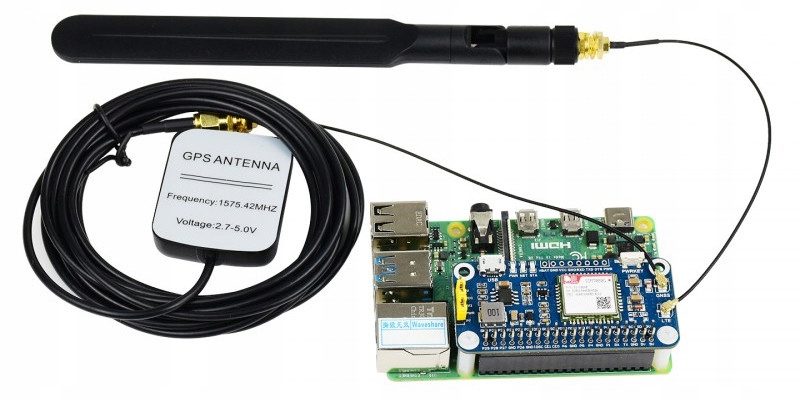

Пример использования модуля с Raspberry Pi

Модули Raspberry Pi, показанные на фотографиях, не входят в продаваемый комплект.
