Система дымохода RAUCH 7M дымоход fi 200 + 80 системный

система: система дымохода RAUCH DUO Universal

Высота [м]: 7.00

Диаметр [мм] : 200+80

вентиляция [шт.: 1

Длина [см] : 55

ширина [см]: 36

RAUCH DUO Universal

система RAUCH DUO Universal - это экономичное решение, объединяющее в одном керамзитобетонном корпусе две независимые дымоходные системы.

стальная, воздушно-дымовая система используется для отвода выхлопных газов от современных конденсационных котлов с закрытой камерой сгорания, работающих на газе или мазуте. Работает при температуре до 200°C, устойчив к воздействию конденсата.

в нем используются высококачественные стальные нержавеющие кислотостойкие трубы толщиной 0,6 мм и диаметром Ø 80 мм марки 1.4404. Они объединяются в комплект дымохода благодаря правильно подготовленным чашечным наконечникам с уплотнениями, обеспечивающим свободное тепловое расширение картриджа и гарантирующим его герметичность и устойчивость к кислотам, присутствующим в выхлопных газах.

соединение с котлом и верхнее окончание воздухозаборника имеют диаметр Ø 125/80 мм. Образующийся в дымоходе конденсат полностью отводится в котел (из которого через соответствующий канал поступает в канализационную систему) для дальнейшего рекуперации тепла, что влияет на повышение эффективности отопительного прибора. Воздух, питающий камеру сгорания, подается через корпус дымохода в направлении, противоположном дымовым газам. Благодаря этому он нагревается, что снижает потери энергии и в то же время повышает эффективность подключенного нагревательного устройства. Рекомендуемая высота подключения котла составляет 2,0 м.

керамическая, изолированная система используется для отвода выхлопных газов из котлов на любой вид твердого топлива, ЭКО горох, имел, дерево, уголь, брикет, гранулы, а также из традиционных каминов и с водяной рубашкой. Работает при температуре от 60 до 600°C, устойчив к возгоранию сажи и воздействию конденсата.

использование гидрофобизированной шерсти по всему периметру и высоте керамического картриджа приводит к быстрому образованию соответствующей тяги дымохода и предотвращает возникновение явления конденсации(конденсации) выхлопных газов в дымоходе.

в этой системе используются высококачественные жаростойкие немецкие керамические картриджи, соответствующие требованиям стандарта EN 1457-1, EN 1457-2, которые обеспечивают возможность отвода выхлопных газов до 600°C (класс T600), они устойчивы к возгоранию сажи до 1000°C. Каждый элемент обозначен стандартом A1N1. Устойчивость к конденсату (D3) и к истиранию (≤0,03 кг/м3 ), Прочность на сжатие (≥ 10 мН / м2 ) и чрезвычайно гладкая внутренняя поверхность обеспечивают правильную тягу в течение всего срока службы и уменьшают возможность накопления сажи на стенках дымохода. это позволяет предоставить 30-летнюю гарантию.

преимуществом системы RAUCH DUO Universalявляется возможность подключения двух независимых котлов к одному двухтактному дымоходу, что является экономичным и позволяет экономить площадь и позволяет выбрать способ отопления на более позднем этапе.

система устойчива к воздействию кислот и возгоранию сажи.

имеет сертификат CE на соответствие стандартам EN 13063-1, EN 13063-2, EN 14989-2.

(1) полный кислотостойкий верхний конец с дымоходной пластиной с выбросом выхлопных газов Ø 80 мм и воздухозаборником Ø 125 мм, завершенным козырьком.

высококачественная сталь, (2) нержавеющие кислотостойкие трубы для отвода выхлопных газов диаметром Ø 80 мм и длиной 1000 мм и 500 мм в зависимости от высоты дымохода, толщиной 0,6 мм марки 1.4404. Во всех соединениях используются силиконовые уплотнения, которые предназначены для поддержания надлежащего избыточного давления и предотвращения возможной утечки конденсата. Очень важно, чтобы система дымохода была собрана таким образом, чтобы конденсат свободно стекал, а не залегал, например, в уплотнениях.

(3) кислотостойкие хомуты используются для центрирования и стабилизации картриджа в корпусе дымохода.

(4) КИСЛОТОСТОЙКОЕ колено 87градусов с опорой. Используется для отвода выхлопных газов от конденсационных котлов, является универсальным решением для всех моделей котлов, доступных на нашем рынке.

(5) КИСЛОТОСТОЙКАЯ лицевая панель Ø 125 (подключение воздуха).

(6) основание дымохода конус (диффузор) из кислотостойкой, хромониклированной стали. Основным преимуществом этого элемента является защита изоляционной ваты от атмосферных воздействий, а также эстетическое завершение дымохода.

система содержит армированную, (7) бетонную покрывающую плиту, обеспечивающую свободное перемещение керамики во время эксплуатации. Она защищает дымоход от атмосферных воздействий, включая вентиляционные каналы, в зависимости от конфигурации дымохода.

(8) изоляционная вата соответствует стандарту EN 14303:2009+A1: 2013, не впитывается благодаря пропитке минеральным маслом, огнестойкая. Он поставляется в виде ремней, задачей которых является стабилизация керамического картриджа в пустоте.

(10) лицевая панель – изготовлена из негорючей гидрофобизированной минеральной ваты. Его задача-снять напряжение, которое может возникнуть во время работы дымохода. Он также представляет собой уплотнение отверстия в блоках дымохода в месте подключения котла к дымоходу.

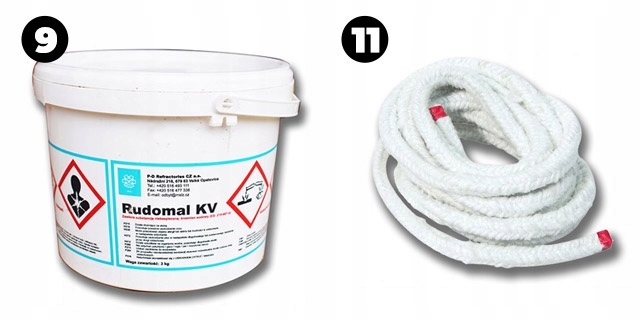

(9) клей , используемый производителем вышеупомянутой керамики, гарантирует прочное Заро и кислотостойкое соединение.

(11) расширительный шнур – используется для подключения дымохода к отопительному устройству.

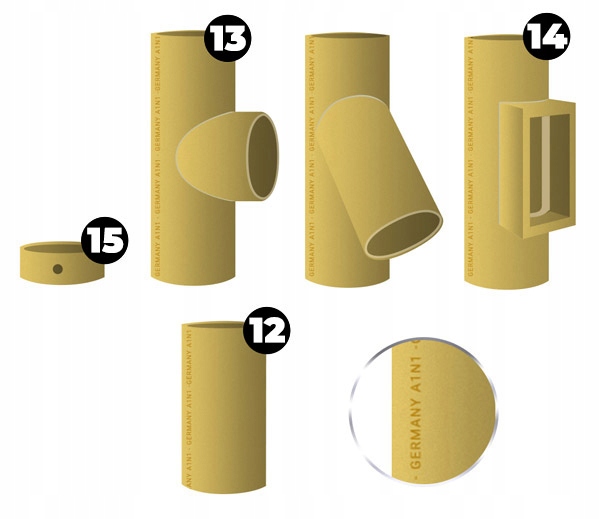

(12) керамические трубы так называемые дымоходы, керамические элементы одного из крупнейших немецких производителей соответствуют требованиям стандарта EN 1457-1, EN 1457-2, EN 1457-3, A1N1 (T600, N1, D3), обеспечивают возможность отвода выхлопных газов при температуре. от 60 до 600°C, они устойчивы к возгоранию сажи.

высокая стойкость к истиранию (≤ 0,03 кг/м ), прочность на сжатие (≥ 10 мН/м) и чрезвычайно гладкая внутренняя поверхность обеспечивают правильную тягу в течение всего срока службы и уменьшают возможность накопления сажи на стенках дымохода.

керамические картриджи изготовлены из прессованной под давлением шамотной керамики, обжигаемой при температуре 1200 °C, что делает ее чрезвычайно гладкой, не впитывающей поверхность.

(13) тройник для подключения дымохода к отопительному устройству под углом 90° (возможность замены на тройник 45°за доплату),

высококачественная изолированная шерсть(16) дверца дымохода с ключом < /B>, немецкого производителя, гарантирует безопасность и герметичность дымохода.

(17) КИСЛОТОСТОЙКАЯ приточно-вытяжная решетка используется для вентиляции воздуховода с шерстью.

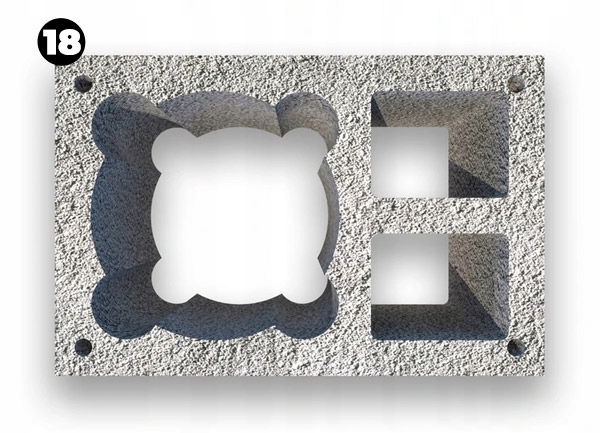

(18) керамзитобетонные блоки отличаются высокой прочностью, огнестойкостью и морозостойкостью.

. Каждый из блоков имеет систему воздуховодов для вентиляции керамического картриджа и ваты в дымоходе, а также отверстия, позволяющие перевооружить в случае, если это было рекомендовано из-за высоты над крышей . Для этого мы можем использовать ребристые стержни с максимальным диаметром fi 12 мм или резьбовые стержни, скрученные m 8, а затем залить редким бетоном. Высота каждого блока составляет 33 см и такая же, как высота керамической трубы  для строительства 1 метра дымохода используется 3 шт., соединяемых цементно-известковым раствором без необходимости использования высоких швов, как в случае блоков высотой 24 см, что облегчает кладку и монтаж преимущество блоков высотой 33 см заключается в том, что обрезки равны  все блоки соответствуют стандарту EN12446.
