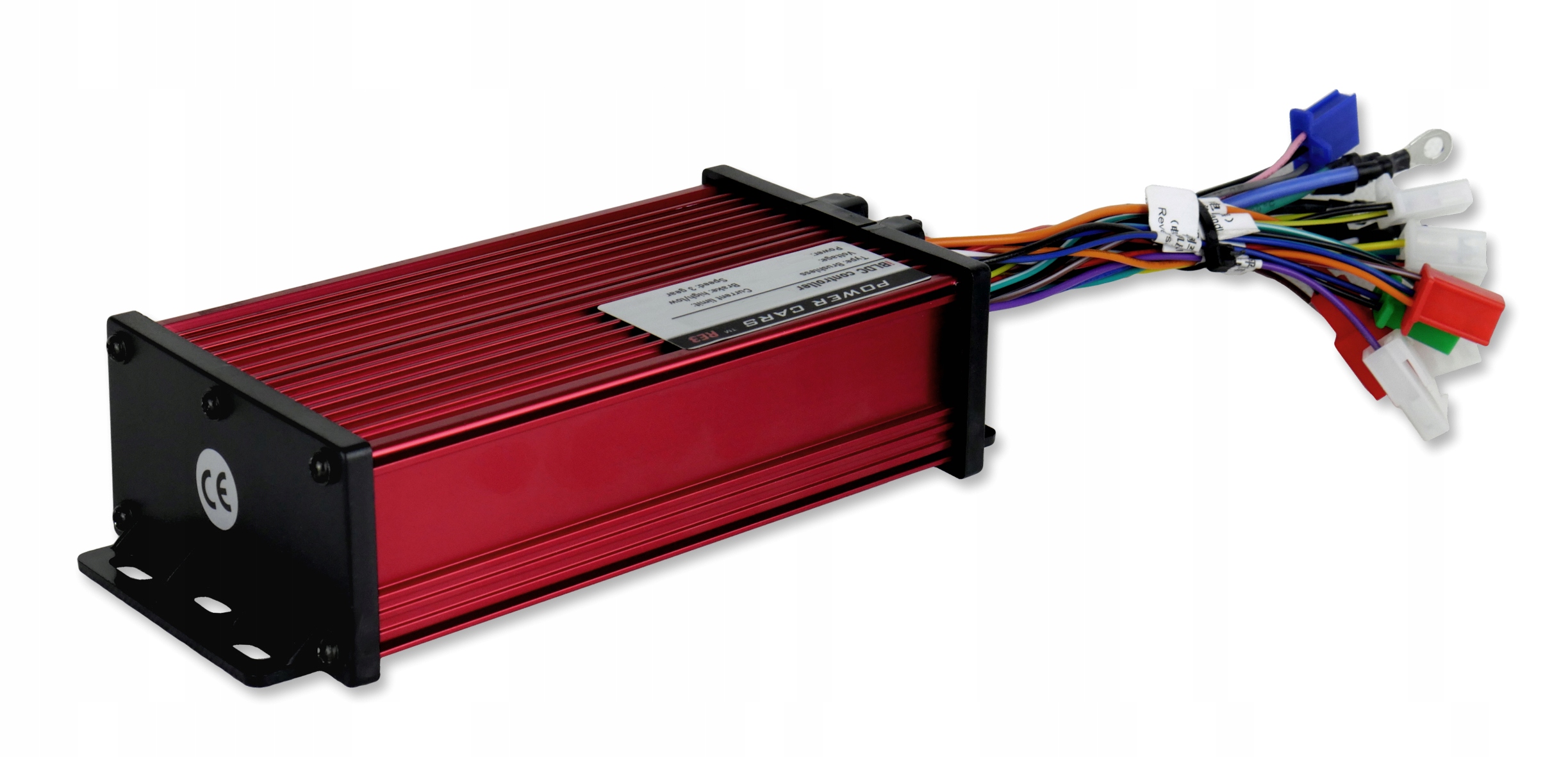

Контроллер электродвигателя / controller RED EDITION 3 - BLDC 48V / 60V 800W

Настройка драйвера / регулятора скорости для бесщеточных двигателей / BLDC. Как и другие наши контроллеры настройки, он может легко работать с двигателями мощностью до 500 Вт. Работает как с двигателями с датчиками Холла, так и без них.

Контроллер работает от любого типа аккумулятора.

ВНИМАНИЕ! - помните, что это тюнинг-драйвер с повышенной мощностью! . Вы не должны использовать его для двигателя более слабого, чем рекомендуется, то есть контроллер мощностью 500 Вт следует использовать только с двигателем мощностью 500 Вт, а контроллер мощностью 1000 Вт следует использовать только с двигателем мощностью 1000 Вт. В случае сомнений вы всегда можете воспользоваться нашей помощью.

Программирование и подключение контроллера - контроллер подключается в следующей последовательности:

Источник питания контроллера - два толстых красных (плюс) и черных (минус) провода подключены к батарейному блоку в соответствии с их цветами (хотя контроллер имеет собственную защиту, мы рекомендуем установить предохранитель MAXI между батарейным блоком и контроллером).

Двигатель - 3 толстых кабеля питания двигателя (зеленый, синий, желтый) к их цветовым эквивалентам двигателя

Датчики Холла - подключите 6 пенопластовых кубиков в контроллере (проверяя, совпадают ли цвета кабелей) к 6-цилиндровому двигательному кубу. Пропустите этот шаг, если двигатель не имеет выхода датчика Холла.

Включение контроллера - оранжевый провод, описанный как " Электрический дверной замок ", подключен к плюсу, питающему контроллер. Выход между аккумулятором плюс и этим проводом может быть подключен к зажиганию / выключателю.

Программирование - обнаружение двигателя - (ВАЖНО - на этом этапе рычаг / педаль не могут быть подключены к контроллеру): Способ I - подключите белые провода, описанные как " Интеллектуальное распознавание" в течение 10 секунд, в течение которых двигатель начинает работать и контроллер определяет его параметры, после чего мы отсоединяем белые провода. Если двигатель должен работать в противоположном направлении, снова подсоедините белые провода, описанные как "Интеллектуальное распознавание" в течение 10 секунд. Способ II - мы вручную поворачиваем двигатель в интересующем нас направлении, заставляем двигатель вращаться не менее 2 раз, затем подключаем белые провода, описанные как "Интеллектуальное распознавание" в течение 10 секунд, а затем отсоединяем их. После отсоединения белых проводов контроллер уже запрограммирован на работу с двигателем, мы можем подключить рычаг /педаль и т.д.

Sterownik kontroler silnika BLDC 48V 60V 800W RE3

Основные функции вывода (исходящие провода) :

Электрический дверной замок - включение/ выключение контроллера

Ручка управления скоростью - подключение дроссельной заслонки, педали акселератора и т.д. с датчиком холла

Интеллектуальное распознавание - автоматическое определение и программирование типа двигателя и направления вращения.

Переключение трехскоростной передачи - 3 передачи вперед 80% (черная с серой), 100% (отключена), 120% (черная с розовой)

Передача заднего хода - передача заднего хода

Разрыв нижнего рычага - подключение тормоза / отключение контроллера при торможении

Тормоз высокого уровня - тормоз датчик освещенности / определяет напряжение в цепи стоп-сигнала / отключает контроллер при торможении

Питание противоугонной сигнализации - источник питания сигнализации / дополнительный выход постоянного тока с напряжением, равным напряжению установки

Сигнал тревоги Anti thef - подключение модулей сигнализации

Измеритель множественных данных - датчик спидометра

Обычный счетчик - датчик спидометра

Внутренние функции:

Интеллектуальный volage - автоматическое определение напряжения постоянного тока 48 или 60 В

Super mute - элемент управления, который отключает двигатель при запуске и ускорении автомобиля

Защита от пониженного напряжения - защита батареи - когда напряжение батарей приблизится к минимальному, контроллер отключит источник питания, защищая батареи от полной разрядки и повреждения батарей.

Защита от перегрузки по току - защита от слишком большого тока

Функция антиблокировки - функция, которая обнаруживает заглохший двигатель и отключает источник питания через 3 секунды, защищая как двигатель, так и контроллер от дополнительной перегрузки

Защита от короткого замыкания на МОП-лампе - автоматическое обнаружение поврежденных усилителей мощности отключит контроллер, если хотя бы один из них поврежден, чтобы защитить остальные.

Постоянное отключение питания - только постоянное питание, многие другие контроллеры, несмотря на то, что они выключены, продолжают получать питание от батарей до тех пор, пока они полностью не разрядятся, что, в свою очередь, приводит к повреждению батарей.
