Forty 9-er-KIT для самостоятельной сборки миниатюрного приемопередатчика CW QRP мощностью 4 Вт (при питании 12 В).

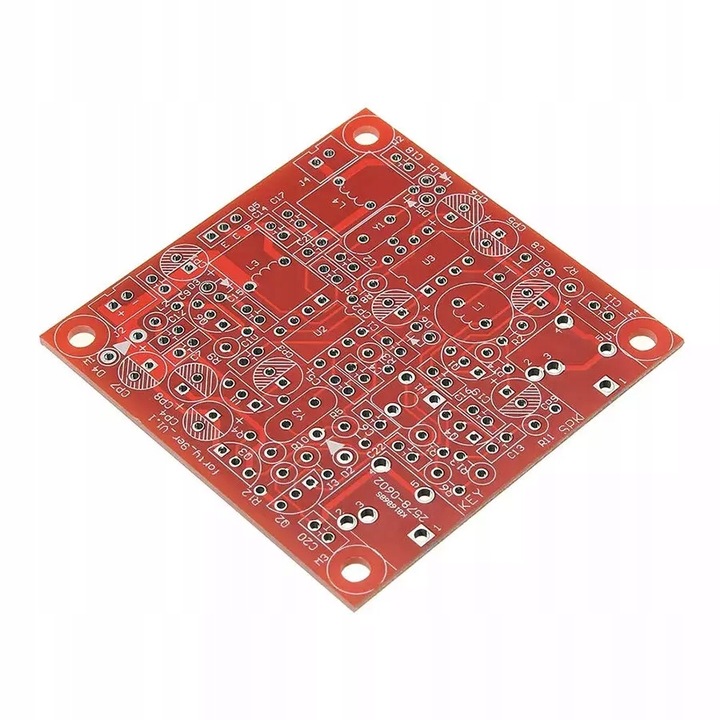

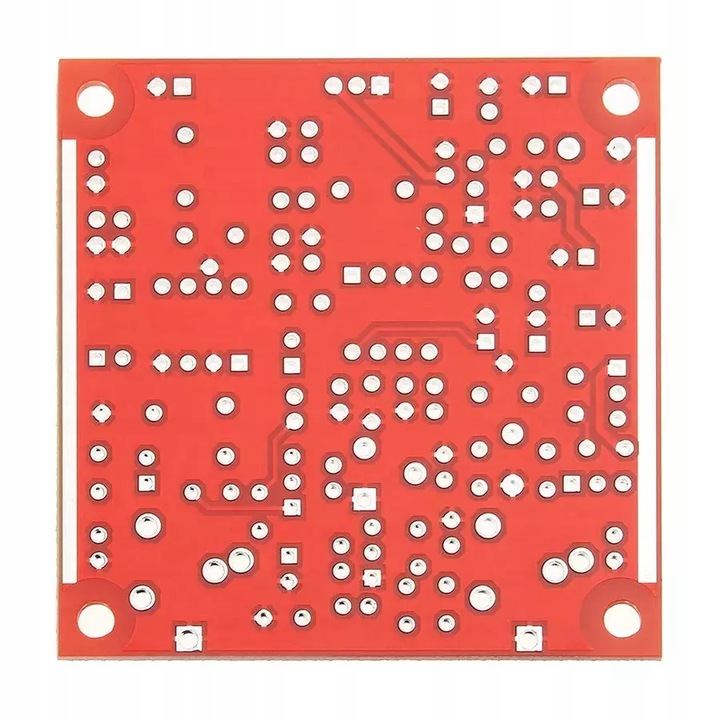

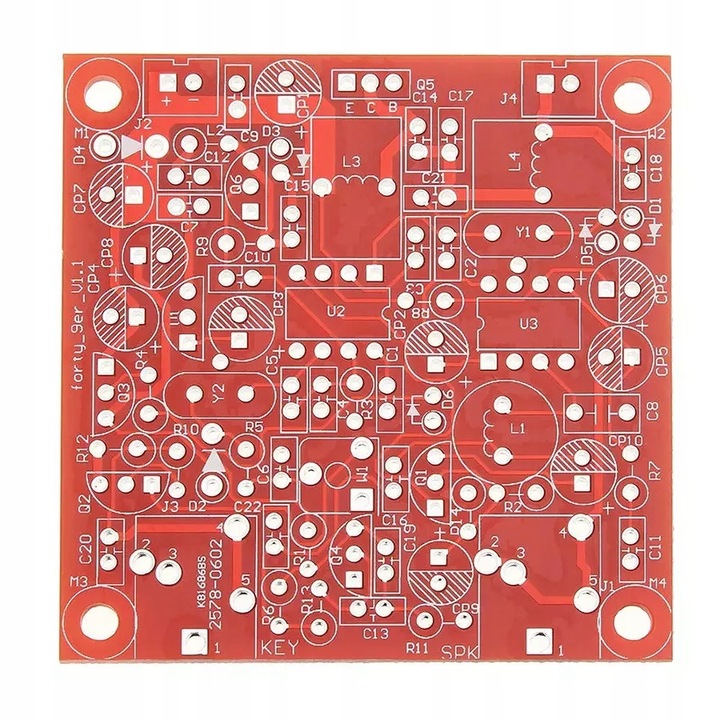

в комплект входят все компоненты для сквозного монтажа вместе с двухсторонней печатной платой.
трансивер построен на основе микшера ANE602 плюс активный аудиофильтр 4558 с D882 в качестве усилителя класса C и двумя фильтрами LPF.
технические характеристики:
- прямое преобразование
- модуляция CW
- рабочая частота: 7,023 МГц, приемник 7,023-7,026 МГц (кварц 7,023 МГц )
- выходная мощность: 3 Вт @ 9 в, 3 Вт @ 12 в
- источник питания: DC 9V-14V
- антенна: 50 ом, сбалансированный выход
- потребление тока во время приемника: 25ma @ 9V
- разъем для наушников
- возможность установки ключа и манипулятора
