Угловой компрессионный разъем BNC 6 MASTER RG-6 10 шт.
В наличии
Артикул
11901991279
1 300,00 грн.
BNC 6 MASTER угловой компрессионный разъем для кабеля RG-6
мы предлагаем бесплатные обжимные компрессионные разъемы на проводах, купленных на наших аукционах.
монолитный, изготовленный из латуни с никелевым покрытием, угловой компрессионный разъем предназначен для кабелей типа RG-6. Высочайшая точность исполнения влияет на внешний вид и качество соединения. Правильный зажим очень прост и дает гарантию правильного и стабильного соединения в течение длительного времени.
центральный провод коаксиального кабеля при вставке в разъем центрируется и поступает в правильно подготовленное глухое отверстие. Специальный элемент обеспечивает электрический контакт провода с разъемом для предотвращения образования помех при перемещении провода.
угловой компрессионный разъем BNC 6 MASTER предназначен для кабелей:
- RG-6 Cu
- RG-6 CU PE
отличительные особенности
- широкая полоса пропускания,
- возможность многократного отсоединения кабеля без потери качества соединения (рекомендуется даже для измерительных приборов),
- >очень малое затухание во всей рабочей полосе,
- отличное соответствие линии передачи во всей рабочей полосе,
- очень простой и быстрый монтаж - способ обжима: продольное сжатие,
- правильно обжатый разъем очень трудно оторвать от провода,
- размерно соответствует проводам типа RG-6,
- конструкция этого разъема защищена многочисленными патентами.

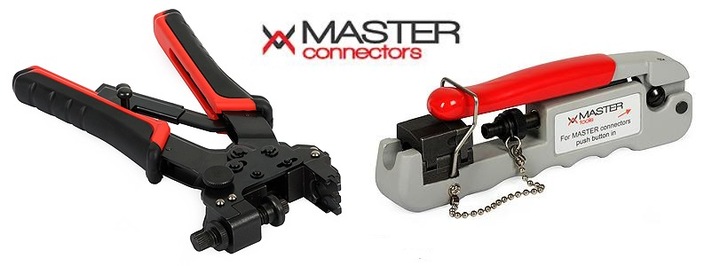

для зажима используйте один из мастер-щипцов, доступных на наших аукционах.

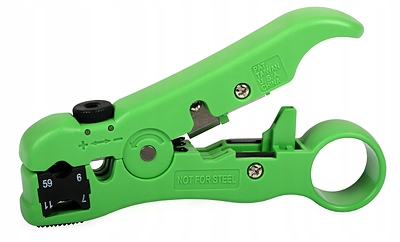

для зачистки проводов лучше всего использовать инструмент для зачистки проводов, доступный на наших аукционах.
процесс опрессовки разъема на проводе очень прост и быстр:
- подготовить провод, открыв центральную жилу длиной 8 +/-1,4 мм и оплетку диэлектрика длиной 6,4 мм
- оплетку нужно вывернуть на внешнюю шину
- так подготовленный провод вставить в разъем
- зажать обжимным устройством
технические характеристики:
- импеданс [Ω]: 75
- диапазон частот [МГц]: 5-2400
- тип разъема: BNC угловой (штекер)
- Размер [мм]: 8
- тип крепления: продольное сжатие
- припой: нет
- монтаж в корпусе: нет
- материал: латунь 360
- внешний монтаж: да
- подготовка провода [мм]: 5 - центральная жила, 4.5 - диэлектрик, 4.5 - экран
