Угловой разъем BNC компрессионный разъем MASTER RG 59
В наличии
Артикул
8543168056
150,00 грн.
угловой компрессионный разъем BNC 59 MASTER для кабеля RG-59 (CAMSET)
мы предлагаем бесплатные обжимные компрессионные разъемы на проводах, купленных на наших аукционах.
монолитный, изготовленный из латуни с никелевым покрытием, угловой компрессионный разъем предназначен для кабелей типа RG-59. Высочайшая точность исполнения влияет на внешний вид и качество соединения. Правильный зажим очень прост и дает гарантию правильного и стабильного соединения в течение длительного времени.
центральный провод коаксиального кабеля при вставке в разъем центрируется и поступает в правильно подготовленное глухое отверстие. Специальный элемент обеспечивает электрический контакт провода с разъемом для предотвращения образования помех при перемещении провода.
угловой компрессионный разъем BNC 59 MASTER предназначен для кабелей:
- кабель CCTV CAMSET/YAR
- кабель CCTV CAMSET/YAR PE
- кабель YAP
- кабель XAP
отличительные особенности
- широкая полоса пропускания,
- возможность многократного отсоединения кабеля без потери качества соединения (рекомендуется даже для измерительных приборов),
- очень небольшое затухание по всей рабочей полосе,
- отличное соответствие линии передачи по всей рабочей полосе,
- очень простая и быстрая установка - способ обжима: продольное сжатие,
- правильно обжатый разъем очень трудно оторвать от провода,
- размерно соответствует семейству проводов camset и проводам RG-59 с сердечником от 0.55-0.80 mm,
- конструкция этого разъема защищена многочисленными патентами.
таким образом, разъем может применяться ко всем проводам семейства RG - 59 с диаметром центральной жилы 0,55 - 0,80 мм.

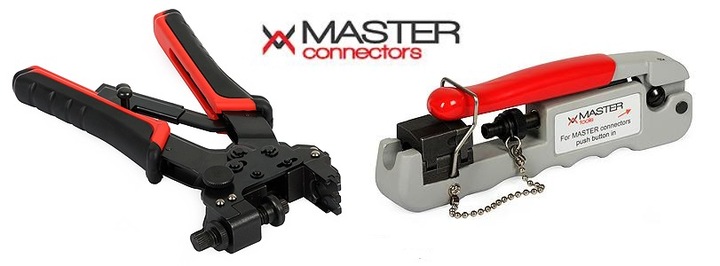

для зажима используйте один из мастер-щипцов, доступных на наших аукционах.

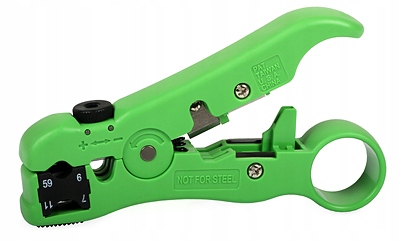

для зачистки проводов лучше всего использовать инструмент для зачистки проводов, доступный на наших аукционах.
процесс опрессовки разъема на проводе очень прост и быстр:
- подготовить провод, открыв центральную жилу длиной 8 +/-1,4 мм и оплетку диэлектрика длиной 6,4 мм
- оплетку нужно вывернуть на внешнюю шину
- так подготовленный провод вставить в разъем
- зажать обжимным устройством
технические характеристики:
- импеданс [Ω]: 75
- диапазон частот [МГц]: 5-2400
- тип разъема: BNC угловой (штекер)
- Размер [мм]: 7.3
- тип монтажа:/B>продольное сжатие
- припой:нет
- монтаж в корпусе:нет
- материал:латунь 360
- внешний монтаж:да
- подготовка провода [мм]: 5 - центральная жила, 4.5 - диэлектрик, 4.5 - экран
