Усилитель мощности RM BLA 703 500 Вт AM/FM/SSB/CW 25-30 МГц, встроенный источник питания
В наличии
Артикул
15413748087
126 575,00 грн.
RM BLA 703
RM BLA 703 - усилитель выходной мощности известной итальянской компании RM:
- рабочий диапазон 25-30 МГц (диапазон KF 10 м, CB)
- максимальная выходная мощность 500 Вт AM/FM/SSB/CW / DATA
- 16 транзисторов x RM 3 MOSFET
- сокращение мощности-3 уровня выходной мощности на переключателе
- встроенный предусилитель + 25 дБ

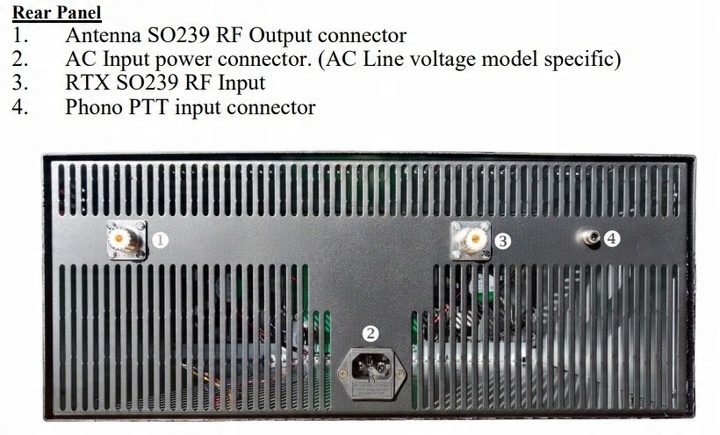

- разъем RCA для управления PTT

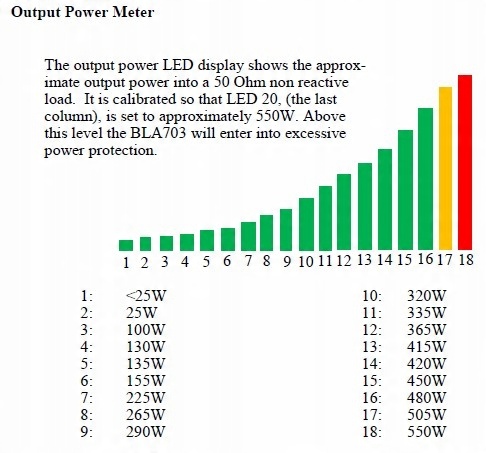

- светодиодные индикаторы (мощность передачи и КСВ)
- интегрированная система охлаждения (2 вентилятора)
- встроенный источник питания 230 В переменного тока
расширенные системы защиты, используемые в этом усилителе HF:
- слишком большая мощность, подаваемая на усилитель
- несовпадающая антенна со слишком высоким КСВ
- защита от перегрева
- защита от передачи вне полосы
BLA 703 - усилитель мощности от известной итальянской компании RM Italy.
питание усилителя никогда не было таким простым. Просто подключите устройство к электрической сети 230 В.
рабочий диапазон 25-30mhz, управление от приведенной мощности 1-35W AM/FM/SSB / CW / DATA.
антенный усилитель значительно улучшает диапазон передачи и приема (благодаря встроенному предусилителю +25 дБ).

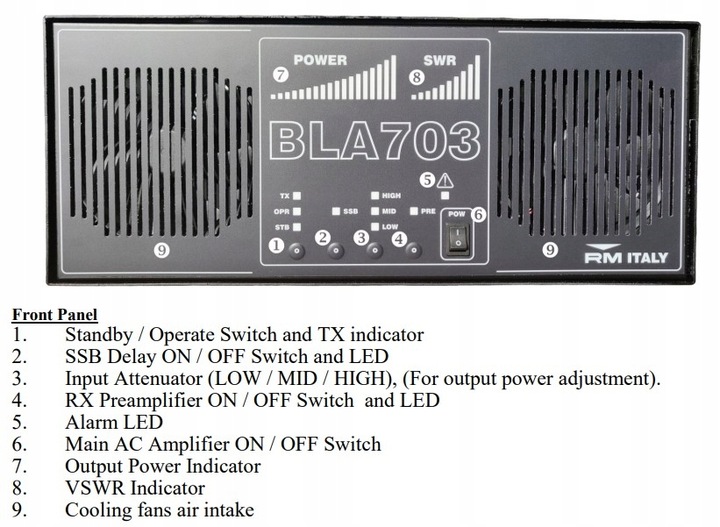

предусилитель (25 дБ) включается переключателем с правой стороны передней части устройства. Когда он включен, горит сигнальная лампа. Усилитель может быть постоянно подключен к антенной установке, но его не нужно использовать постоянно (например, мы можем использовать только предусилитель).
переключатель мощности используется для выбора одного из трех уровней выходной мощности.
большое преимущество этой функции заключается в том, что не требуется никакого вмешательства в радиостанцию, чтобы получить надлежащее управление усилителем (HIGH, MID, LOW).
встроенные вентиляторы и большой радиатор обеспечивают эффективное охлаждение.
установка RM BLA-703
усилитель прост в установке, просто подключите его к антенной дорожке (между радиостанцией и антенной). К нему должен быть подан соответствующий источник питания ~230 В.
для усилителя вам понадобится дополнительный соединительный кабель для радио-усилителя длиной не менее 90 см.
мы рекомендуем высококачественный низкотратный кабель длиной 100 см с припаянными штекерами.
усилитель следует использовать только с очень хорошо настроенной антенной (VSWR & lt; 1.5).
при высоком КСВ может быть повреждена конечная степень мощности, которая не подлежит гарантии.
максимальная мощность может быть достигнута при приведенной мощности 35 Вт (результат ~500 Вт).
чтобы объединить большую мощность с чистой модуляцией (без искажений), не следует подавать на усилитель максимальной мощности.
использование усилителей мощности в диапазоне 27 МГц в Польше не допускается.
увеличение производительности вещания
для того, чтобы поднять сигнал на 1С, необходимо поставить ок. В 4 раза больше мощности.
то есть: 1W - 4W - 16W - 64W - 256w и т. д.
Подводя итог: при увеличении мощности радиоприемника с 4 Вт до 40 Вт мы не будем в 10 раз дальше/громче передавать, сигнал увеличится примерно на 40 Вт. 2С.

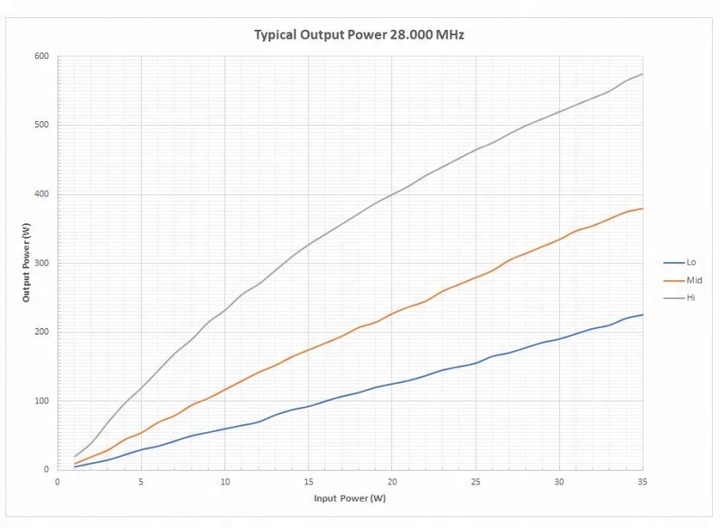

диаграмма выходной мощности - 28 МГц:
спецификация
- источник питания: 110-230-240 В переменного тока
- рабочий диапазон: 25-30 МГц
- рабочие выбросы: AM, FM, SSB
- максимальная выходная мощность: 500 Вт
- максимальный ток потребления: 6A/230V
- вход КСВ: 1.1-1.5:1
- output КСВ: 2.5:1
- приведенная мощность: 1-35W
- разъемы ПЛ - 259: 2
- размеры: 415 x 305 x 170mm
- вес: 13 кг
гарантии не подлежат концевые транзисторы питания.
посылка из магазина коннектор:
- RM bla703 усилитель мощности
- руководство пользователя на английском языке
