спецификация:
- описание:

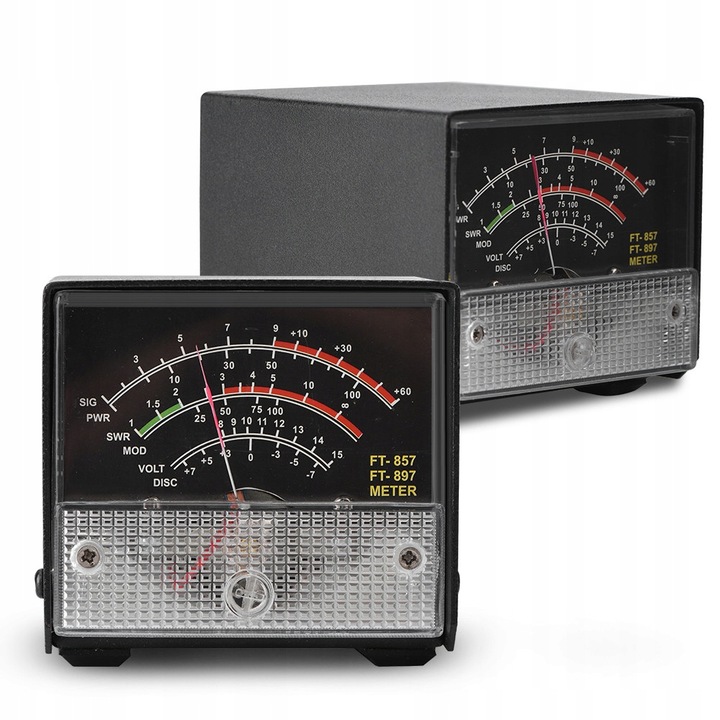

- этот открытый многофункциональный измеритель расширения может использоваться только для Yaesu FT-857d и FT-897. Благодаря высокому качеству и супер стабильности, он может эффективно обнаруживать и понимать ваш Yaesu FT-857, для FT-897 и повышать эффективность работы.
- особенности:
- высокая эффективность и супер стабильность.
- следует использовать только для Yaesu FT-857D и FT-897.
- четко отображает напряжение автоматического контроля уровня, уровень модуляции, коэффициент стоячей волны и напряжение питания.
- высокое качество и отличная долговечность.
- простота в эксплуатации.
- технические характеристики:
- вес: 300 г
- размер: 6.7*7*6 см
- длина линии: 37 см
- цвет: черный
- список пакетов:
- 1 * внешние измерители S для Yaesu FT-857/FT-897
- метод настройки внешнего заголовка дисплея FT-857D и FT-897D:
- получить настройки дисплея
1. нажмите кнопку (FUNC), чтобы войти в меню настроек, включите расширенное меню.
2. поверните (SELECT), чтобы вызвать пункт меню настроек № 061 (MTR ARX SEL).
3. поворот (циферблат) для выбора внешнего дисплея инструмента:
- -SIG: отображение уровня входного сигнала
- -CTR: измеритель центра дискриминатора
- -VLT: напряжение батареи
- -n/a: пустой
- -FS: пряжка в инструменте 1 ма полная шкала калибровки выходного сигнала стандартные внешние инструменты
- -OFF: выключите измеритель.
4. нажмите кнопку (FUNC), чтобы сохранить настройки и выйти из меню настроек.
- настройки отображения выбросов
1. нажмите кнопку (FUNC), чтобы войти в меню настроек, включите расширенное меню.
2. поверните (SELECT), чтобы вызвать пункт меню настроек № 061 (MTR ARX SEL).
3. поворот (циферблат) для выбора внешнего дисплея прибора:
- -PWR: отображение мощности передачи
- -ALC: автоматическое отображение напряжения управления уровнем
- -MOD: отображение уровня модуляции
- -SWR: дисплей SWR
- - VLT: отображение напряжения питания
- - n / a: пустой
- - OFF:выключите счетчик.
- метод калибровки следующий
1. нажмите кнопку (FUNC), чтобы войти в меню настроек, включите расширенное меню.
2. поверните (SELECT), чтобы вызвать пункт меню настроек № 060 (MTR ARX SEL).
3. поверните (циферблат), чтобы выбрать FS.
4. Используя небольшую отвертку с плоской головкой, отрегулируйте отверстие регулировки калибровки на задней панели, чтобы датчик заголовка находился в полной шкале.
5. калибровка завершена!
- если вы не можете найти номера 60, 61 меню, то это два скрытых меню радио. Нажмите и удерживайте клавишу F, чтобы открыть настройки меню, первое меню включено, нажмите клавишу F, чтобы открыть выход и сохранить скрытое меню.
