профессиональное процессорное зарядное устройство
для цилиндрических литий-ионных аккумуляторов 18650 и других
и для Ni-MH R3/AAA, R6/AA, R14/C, R20/D

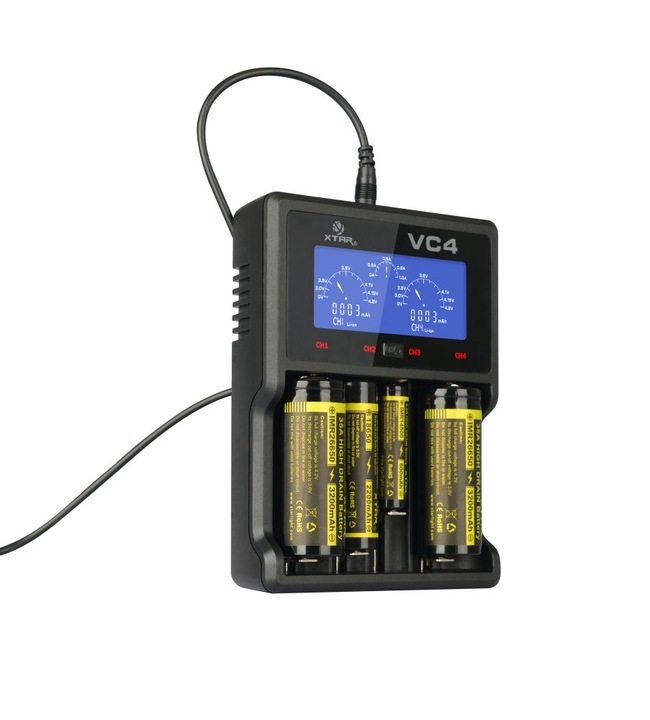

Xtar VC4
основные характеристики:
•зарядка литий-ионных аккумуляторов: трехступенчатый процесс зарядки TC/CC/CV
•зарядка Ni-Mh аккумуляторов методом CC
•четыре независимых канала зарядки
•Макс. ток зарядки 1A
•ЖК - дисплей, информирующий о напряжении ячейки и токе зарядки
•информирует о токе, используемом для зарядки-возможность измерения емкости ячейки (погрешность измерения ±5%)

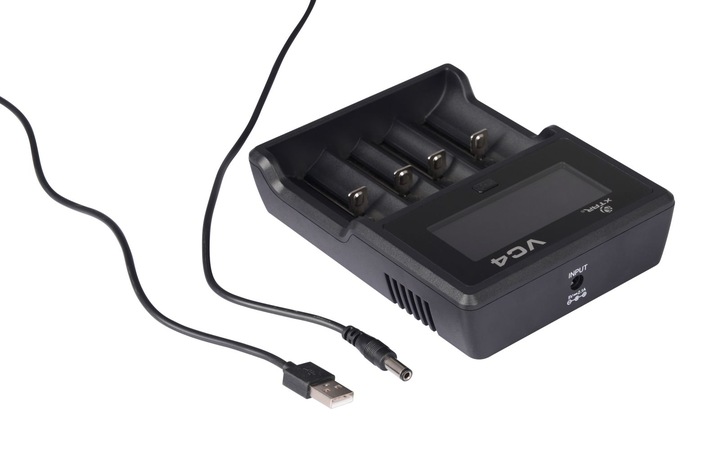

•питание от любого USB-зарядного устройства с USB-разъемом или от USB-порта компьютера
•функция реактивации глубоко разряженных ячеек
•защита: от короткого замыкания, термической, обратной полярности
XTAR является известным производителем высококачественных зарядных устройств для литий-ионных аккумуляторов, фонариков и литий-ионных аккумуляторов. Продукция Xtar продается в более чем 120 странах, включая мин. в США, Германии, Японии и России. Для производства зарядных устройств Xtar использует материалы высочайшего качества-от пластика корпуса до эффективной электроники.все зарядные устройства Xtar имеют сертификацию CE, требуемую для европейских рынков.

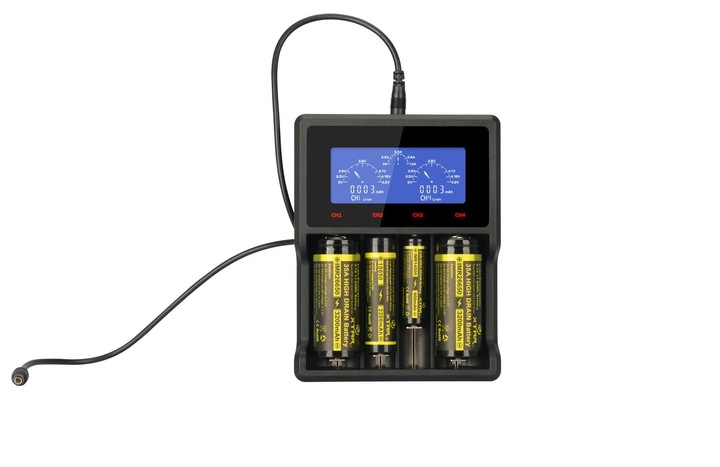

VC4-это профессиональное процессорное зарядное устройство с трехступенчатым процессом зарядки TC / CC / CV и ЖК-дисплеем. Заряжает 1-4 литий-ионных элемента 3,6 / 3,7 В и Ni-MH любой емкости в размерах AAA/ R03, AA / R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700. В двух крайних каналах возможна зарядка аккумуляторов в размерах R14, R20, 22650, 25500, 26650, 32650.

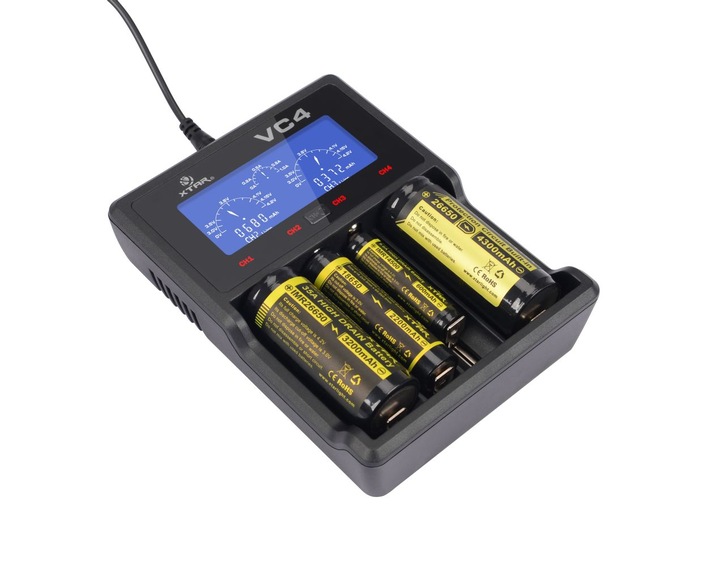

ЖК-дисплей с подсветкой зарядного устройства Xtar VC4 постоянно показывает информацию о рабочем состоянии зарядного устройства: напряжении заряжаемых батарей, токе зарядки, заряде, используемом для зарядки элементов, указывает на ошибки и сообщает о завершении зарядки. Одновременно отображается текущее рабочее состояние для двух каналов. Переключение между двумя другими каналами возможно с помощью кнопки CH на корпусе зарядного устройства. Информация об используемом заряде может быть использована для измерения емкости батарей. Для измерения емкости аккумулятора необходимо разрядить его до нужного для него уровня отсечки напряжения (чаще всего 2,5 В для Li-ion, 0,9 В для Ni-MH) и вставить в зарядное устройство VC4. После завершения зарядки с дисплея можно прочитать значение заряда, используемого для зарядки аккумулятора.это всегда будет на 3-5% выше фактической емкости аккумулятора. Это связано с тем, что процесс зарядки аккумуляторов никогда не является на 100% эффективным, т. е. для зарядки аккумулятора требуется немного больший заряд, чем это связано с фактической емкостью элемента.
максимальный ток заряда составляет 1А и доступен только для двух крайних каналов и только тогда, когда средние каналы не используются. Батареи в центральных каналах всегда заряжаются током 0,5 А. При зарядке 3 или 4 батарей VC4 заряжает все батареи током 0,5 А.
В чем заключается метод зарядки TC/CC / CV? Это трехступенчатый процесс зарядки литий-ионных элементов, обеспечивающий поддержание работоспособности элемента путем зарядки соответствующим током на каждом этапе и завершения процесса зарядки в нужный момент.
отдельные этапы процесса TC / CC/CV:
•фаза TC: ячейки, разряженные ниже 2,9 в, "пробуждаются" более низким током.
•фаза CC: при достижении 2,9 в элемент заряжается постоянным током от 0,1 а до 1 а (в зависимости от используемого источника питания и количества заряжаемых батарей).
•фаза CV: когда ячейка почти заряжена, зарядное устройство переключается на зарядку с уменьшающимся током до достижения напряжения 4,2 В на ячейке. После достижения 4,2 в процесс зарядки завершен-аккумулятор полностью заряжен.
оставленные в зарядном устройстве заряженные батареи будут подвергаться естественному процессу саморазряда. Зарядка литий-ионных аккумуляторов возобновится, когда напряжение на аккумуляторе упадет ниже 3,9 В. Для никель-металлогидридных аккумуляторов зарядка не возобновляется при падении напряжения в результате саморазряда.
зарядное устройство Xtar VC4 имеет функцию реактивации глубоко разряженных ячеек и ячеек с напряжением 0 В. Многие зарядные устройства на рынке не могут заряжать такие батареи. Здесь на помощь приходит зарядное устройство Xtar VC4,которое во многих случаях позволяет "восстанавливать" такие ячейки. Просто вставьте глубоко разряженный аккумулятор в зарядное устройство VC4, как при обычной зарядке-зарядное устройство обнаружит разряженный элемент и попытается его реактивировать. Внимание! Клетки, разряженные ниже определенного уровня, подвергаются необратимому повреждению, и их реактивация может быть невозможна. Следует избегать слишком глубокого разряда литий-ионных и никель-металлогидридных аккумуляторов - это может привести к значительному снижению их срока службы и емкости или привести к их полной неисправности.

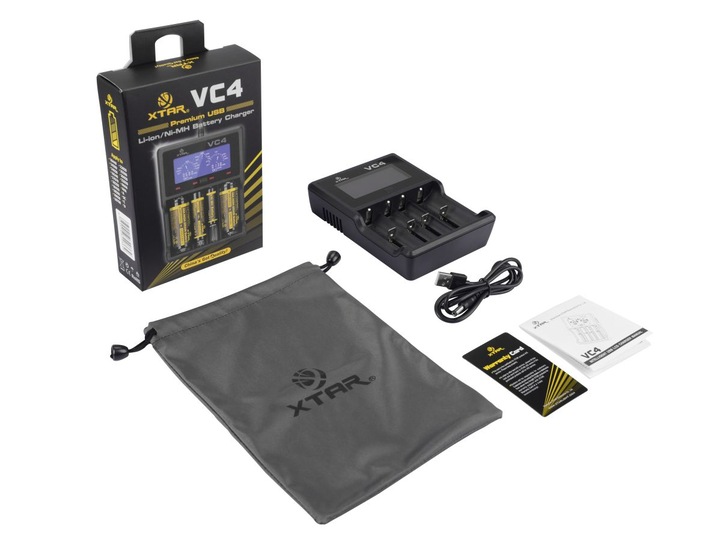

в комплекте с зарядным устройством Xtar VC4 мы получаем USB-кабель и защитный чехол для зарядного устройства на время транспортировки. адаптер питания не входит в комплект. для питания зарядного устройства достаточно любого зарядного устройства с USB-кабелем, например, от телефона или USB-разъема, или компьютера с бесплатным USB-портом. Рекомендуемая мощность USB-адаптера составляет 2,1 а (2100 ма). Можно использовать более слабый источник питания, VC4 отрегулирует зарядный ток в соответствии с возможностями источника питания.
спецификация:
производителяxtarmodel chargingvc4 поддерживаемые типы аккумуляторов
1-4 литий-ионных аккумулятора 3,6 - 3,7 в, защищенных и незащищенных
1-4 Ni-MH аккумулятора
поддерживаемые размеры аккумуляторов
AAA, AA, R14, R20, 10440, 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 22650, 25500, 26650, 32650
R14, R20, 22650, 25500, 26650 - только в двух крайних каналах (1 и 4)
максимальная длительность аккумулятора71 ммметод зарядки
Li-ion - управляемый процессором TC/CC/CV
NiMH - управляемый процессором CC
pršd зарядки
1-2 батареи, помещенные в (1 и 4) - Max 1000mA ±80ma
3-4 батареи или 1-2 батареи, расположенные в средних каналах (2 и 3)- Max 500mA ±50ma
напряжение завершения
зарядки Li-Ion
4,2 V ±0,05 Vpršd завершения Li-ion<80ma< font>функции индикатора ЖК-дисплей
текущие показания:
состояние работы / зарядки
ток зарядки
напряжение батареи
заряд,используемый для зарядки элементов
дополнительные функции
реактивация глубоко разряженных элементов и элементов 0V
измерение емкости элемента (точность ±5%)
защита
тепловая,
короткого замыкания,
перед обратной вставкой аккумулятора
входное напряжение и
входное напряжение
5V 2100maзарядное устройство в комплекте, рекомендуемый блок питанияминимум 5V 2, 1размер149 x 115 x 35 ммвес210 гсодержание комплекта
зарядное устройство vc4,
кабель USB,
чехол
