Zestaw naprawczy Whirlpool L1373 L1782 L1790 L2158

В наличии
Артикул
5596650398
825,00 грн.
Добавить в список желаний

Если вы пришли на мой аукцион, это означает, что у вас проблема с поврежденным программатором в стиральной машине Whirlpool, Bauknecht, Polar, Laden, Ignis .

В этих стиральных машинах часто выходят из строя преобразователь, система LNK304, резистор R020 22 Ом (или 33 Ом) и дроссель L003 0,47 мГн (470 мкГн). Благодаря моему ремкомплекту вы сэкономите на сайте несколько сотен злотых!

Программистов выпускали 3 компании. Сначала Bitron и Invensys, затем Flextronics (заменила Invensys).

Программатор использовался во многих моделях стиральных машин Whirlpool AWE AWO AWD / например AWE4316 / p AWO / D41105 /

Polar PTL 1000 Polar pfl 1019

Стирально-сушильная машина Whirpool AWZ414 и другие

и многие другие, источник питания которых основан на интегральной схеме LNK304PN.

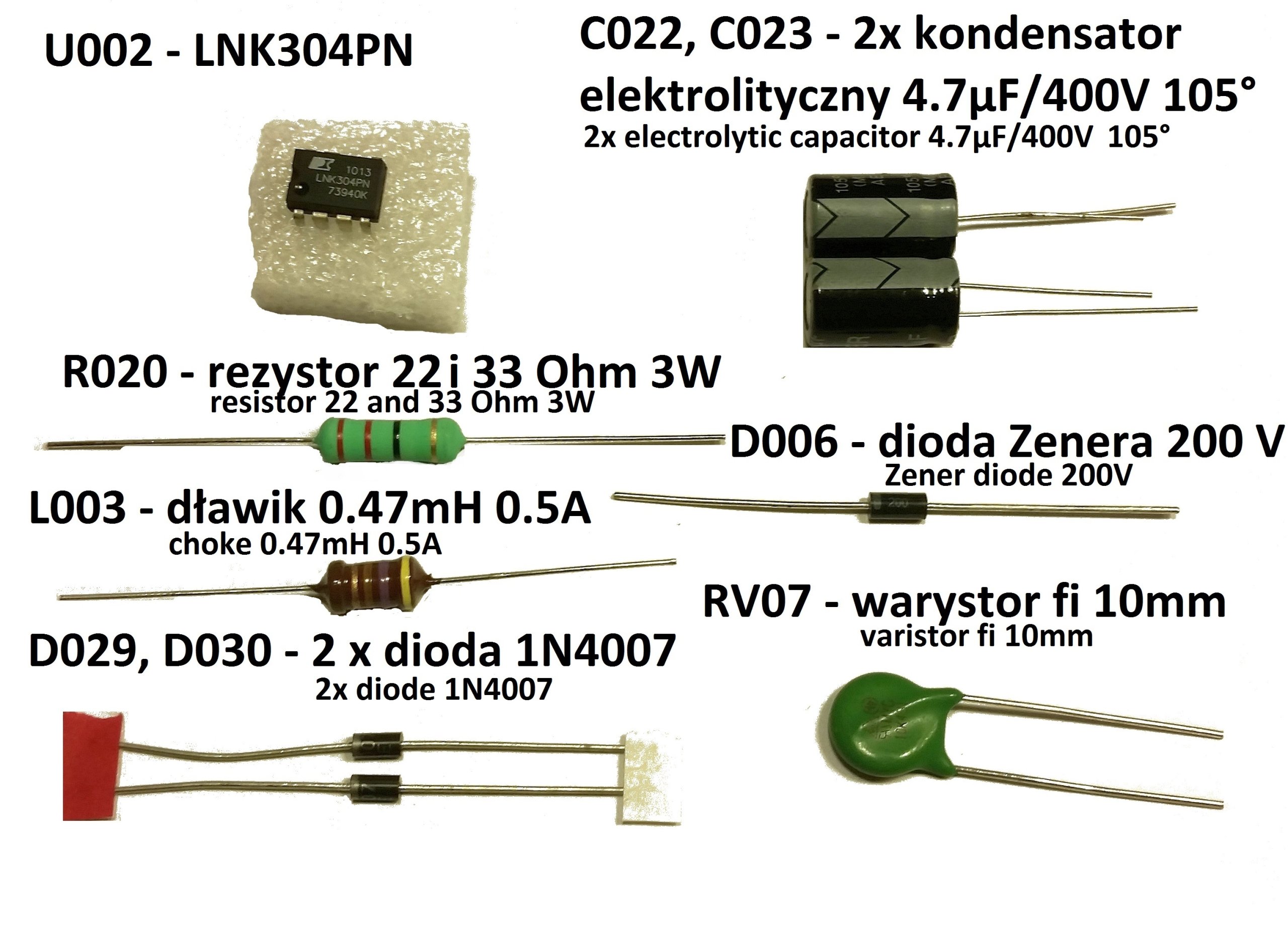

Ремонтный комплект состоит из:

- U002 - LNK304PN

- R020 - резистор с проволочной обмоткой 22 Ом и 33 Ом / 3 Вт (сильнее оригинального 2 Вт)

- L003 - дроссель 0,47 мГн (470 мкГн) / 0,5 А (лучше, чем у оригинального, у которого всего 0,3 А)

- C022, C023 - 2 конденсатора 4,7 мкФ / 400 В 105 ° (низкое ESR, срок службы 5000 часов вместо 2000, как в оригинале)

- D029, D030 - 2 диода 1N4007 (диоды 1N4007, как указано)

- D006 - Стабилитрон 200 В (маркировка на диоде 3EZ200)

- RV07 - варистор 10 мм (изначально слабее, всего 7 мм)

- Руководство по ремонту.

Смогу ли я это исправить?

Ремонт не требует особых навыков, и наверняка люди, которые использовали паяльник, будут в порядке.

Для ремонта понадобится паяльник, если у вас нет своего, спросите у друзей.

Всегда ли программатор успешно ремонтируется?

Более чем в 90% случаев восстановление проходит успешно и программатор работает нормально.

Диагностика сбоев:

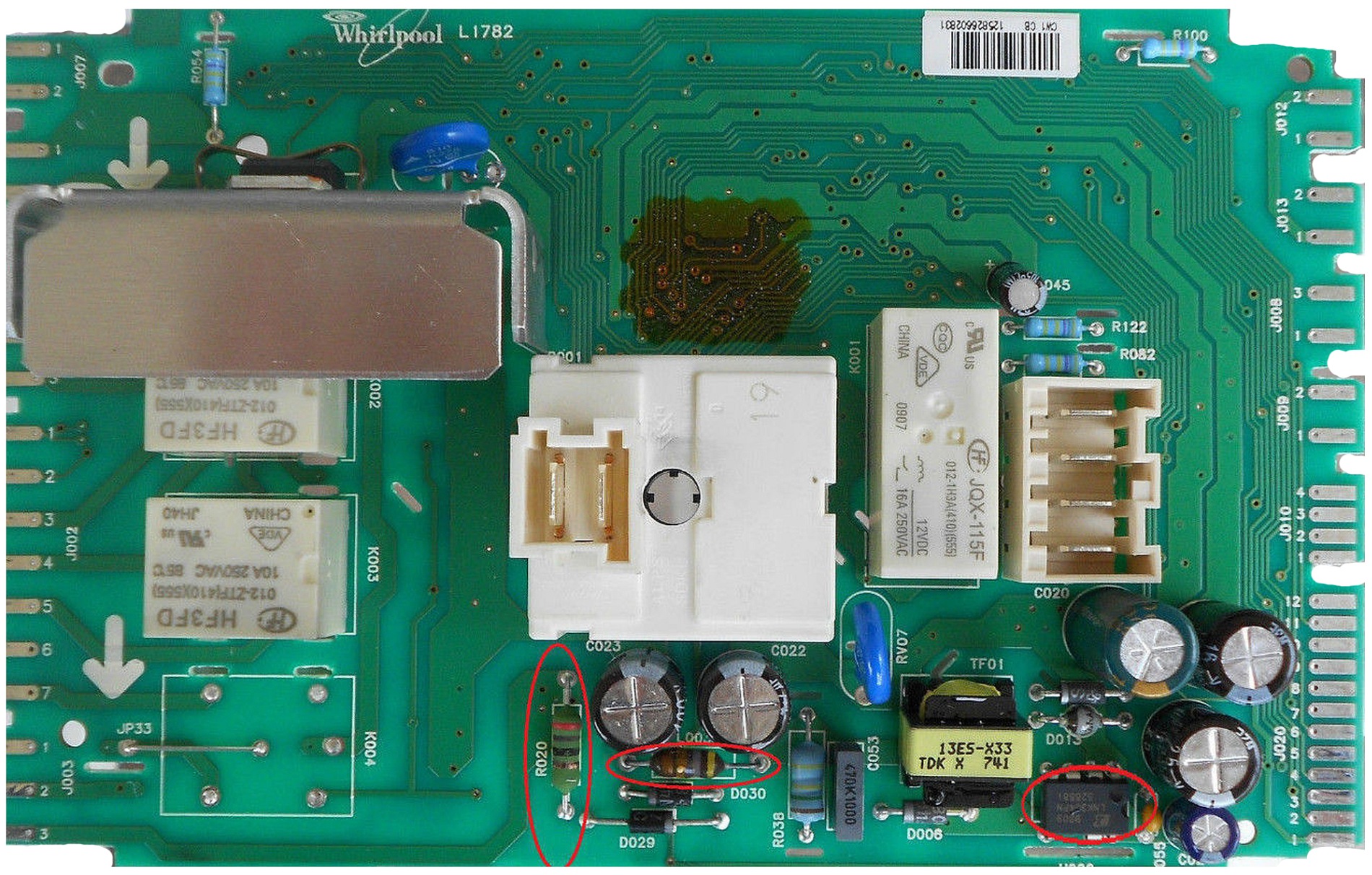

Если стиральная машина полный труп, после включения ничего не горит, можно заподозрить, что программатор поврежден. Обычно выходят из строя преобразователь LNK304, резистор R020 и дроссель L003. Иногда также диоды D029, D030, D006 и варистор RV07. Мы также рекомендуем заменять электролитические конденсаторы на наши более качественные, чтобы продлить срок службы программатора.

Не забудьте отключить питание перед доступом к программатору

Посмотрите фильм о том, как отремонтировать стиральную машину:

https://www.youtube.com/watch?v=--xhnx_M6Os

Советы по ремонту:

  • У программатора есть защитное покрытие, которое необходимо удалить (соскоблить или приварить паяльником).
  • Компоненты впаяны плита в соответствии с прилагаемым чертежом. Обратите внимание на компоненты U002 LNK, все диоды и конденсаторы должны быть припаяны в правильном направлении. Полоса на элементе поляризации (вырез на U002 LNK304) должна быть направлена, как показано на рисунке. Для резистора R022, дросселя L003 и варистора RV07 это не имеет значения.
  • Отремонтированную печатную плату необходимо проверить в стиральной машине. Плата имеет неизолированный блок питания. На печатной плате присутствует высокое напряжение, которое может вызвать поражение электрическим током. Для проверки вне стиральной машины рекомендуем использовать разделительный трансформатор.
  • После ремонта очистите программатор, защитите его слоем уретанового лака, при необходимости используйте лак для ногтей для защиты системы от влаги. / li>
  • Если после ремонта стиральная машина «ожила» - но не начинает сигнализировать об ошибке F23, возможно, неисправность произошла из-за перенапряжения в сети, которое одновременно повредило блок питания стиральной машины и ее нагреватель - замените нагреватель на новый.

Если у вас есть вопросы, свяжитесь с нами.
