особенности DMG10600T070_A5WTR:
✅на основе T5L2 ASIC, с системой dgus II
✅ 7,0 дюйма, разрешение 1024x600 пикселей, 16,7 м цвет, 24bit
✅IPS дисплей с высокими углами обзора: 85/85/85/85 (L/R/U/D)
✅резистивное касание
✅ интерфейсыRS232,RS485, can на разъеме 8pin 3.81 mm
✅ frot корпусаIP65
✅интеллектуальный дисплей HMI для промышленного применения
⭐ принцип работы дисплеев dwin HMI
дизайн внешнего вида пользовательского интерфейса и принципы его работы выполняются с помощью специального приложения dgus Tool. У нас есть возможность загружать готовые графики, создавать кнопки, графики, поля для ввода данных и т. д.. затем мы перемещаем скомпилированные файлы на карту памяти SD, с которой они копируются в память дисплея.
работа со стороны микроконтроллера сводится к отправке и получению заранее заданных кадров данных с помощью интерфейсаUART .
⭐ спецификация DMG10600T070_A5WTR▶️ интерфейс:
- Baudrate: 3150~3225600bps, тип. 115200bps
- режим работы: UART2: N81,RS232UART4: N81,RS485UART5: RS485CAN
- разъемы пользователя: - 8 Pin 3.81 mm , скорость: 12KByte/s - слот для пайки goldpin
- флэш-память: 32mbytes NOR Flash, для графики, шрифтов, аудиофайлов. Количество записей более: 100,000
- динамик: Мощность 2W
- интерфейс SD-карты: FAT32, скорость загрузки данных: 4Mb/s
- интерфейс PGT05: для обновления ядра dgus
▶️ дисплей:
- количество цвета: 16.7 m（16777216）
- LCD тип IPS
- углы обзора: 85°/85°/85°/85° (L / R/U/D)
- область отображения 154,20 мм (Ш) ×85,88 мм (в)
- разрешение 1024x600
- подсветка LED
- яркость:240nit
▶️ сенсорная панель:
- тип: RTP (резистивный сенсорная панель)
- структура: ito Film + ito Glass
- режим касания: поддерживает касание и перетаскивание
- твердость поверхности: 3H
- коэффициент пропускания света: более 80%
▶️ источник питания:
- напряжение питания:6~36 В постоянного тока, рекомендуется 12 в
- потребляемый ток с включенной подсветкой:VCC = +12 в, 300 мА
- потребляемый ток с выключенной подсветкой:VCC = +12V, 150ma
комплект включает в себя:

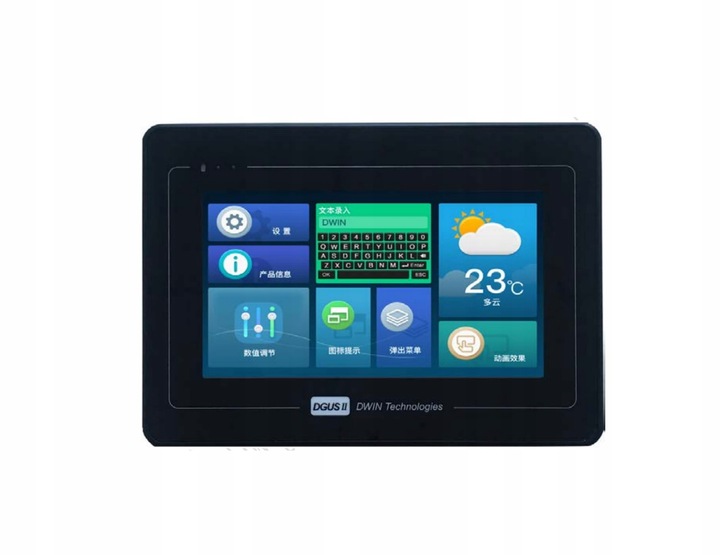

✅ dmg10600t070_a5wtr LCD 7.0" 1024x600 резистивная сенсорная панель, корпус, RS485,can, динамик dwin HMI
