Адаптер памяти TSOP48 (40) NOR Flash ZIF для XGecu T48 v2. 0
В наличии
Артикул
16503735322
2 975,00 грн.

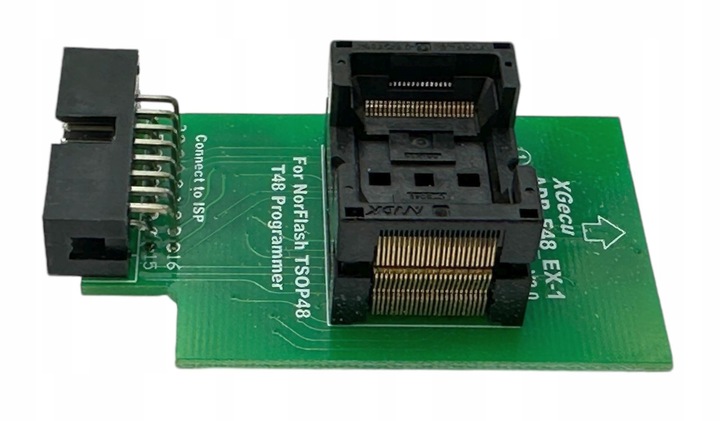

адаптерTSOP48 NOR ZIF - адаптер дляфлэш-памяти (типаNOR ) в корпусах SMD типаTSOP48 иTSOP40 предназначен исключительно для программатора XGecu t48.
адаптер предназначен для семействакорпусов TSOP длиной20 мм с растром (расстояние между соседними выводами системы) = 0,5 мм
поддерживает микросхемыразмером 10x20mm и 12x20mm - микросхему в корпусе TSOP48 обычно помещают в подставку, а память в корпусах TSOP40 в верхней части подставки адаптера.
такое решение устраняет необходимость иметь несколько отдельных адаптеров
подставка ZIF (Zero Insertion Force) устраняет необходимость пайки микросхемы для ее программирования.
используется ZIF двойной зажим(TSOP-48-0.5-013) захватывает вывод микросхемы как сверху, так и снизу - что обеспечивает лучший контакт с памятью.
особенно рекомендуется для частого (профессионального) программирования как новых, так и разобранных чипов.

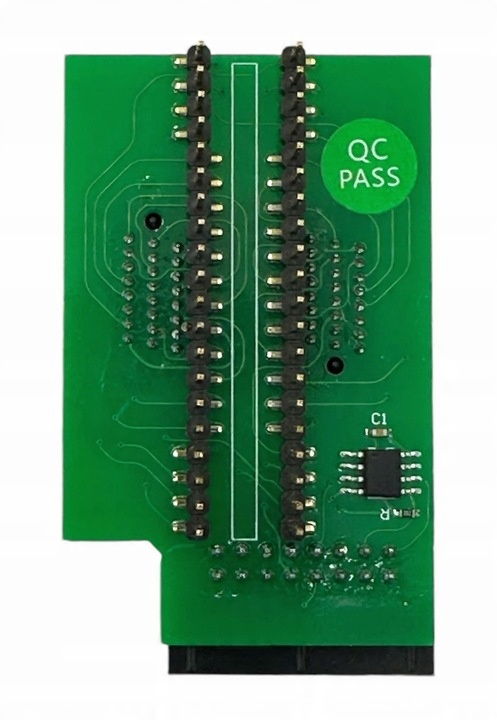

- выводы:TSOP48 -->PDIP40+16 - выделенный исключительно для программиста t48 (не подходит для tl866x, T56 или любого другого программиста)
- растр TSOP48 (расстояние между выводами) TSOP48- 20mils (0,020") = 0,5 мм
- шаг PDIP40(расстояние между выводами) PDIP - 100mils (0.100") = 2,54 мм
- ширина выводов PDIP 600mils (0.600") = 15,25 мм
- типы поддерживаемых чипов: TSOP40 (10x20 мм) и TSOP48 (12X20 мм).
адаптер предназначентолько для памяти типаNOR Flash - для памяти NAND используйте адаптер adp_f48-EX-2

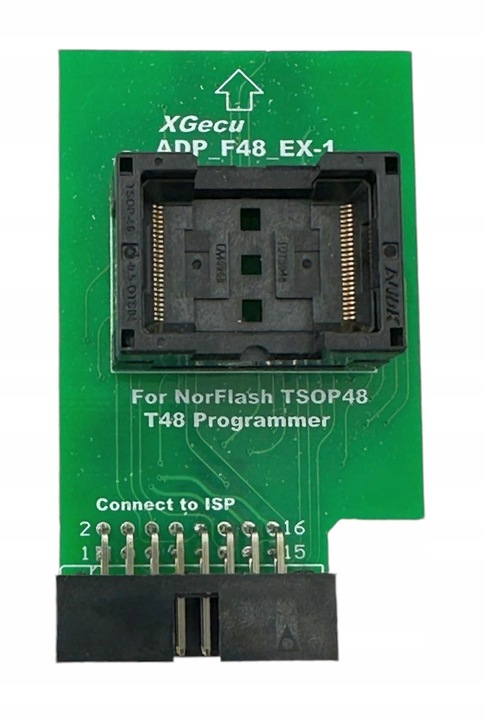

обозначение XGecu: ADP_F48-EX-1

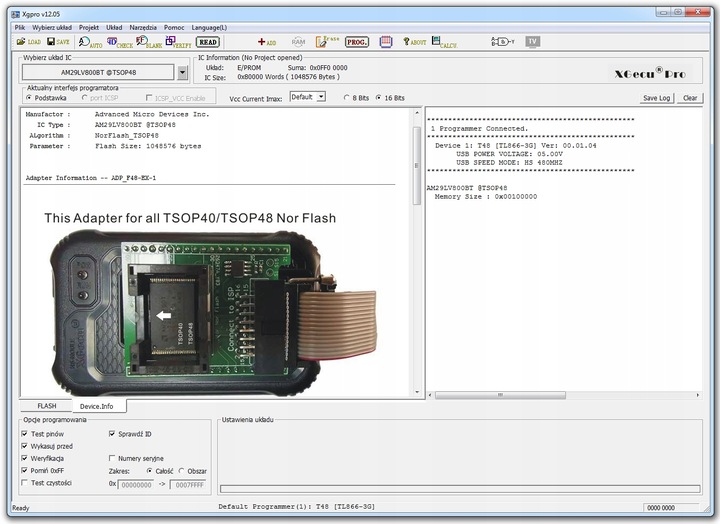

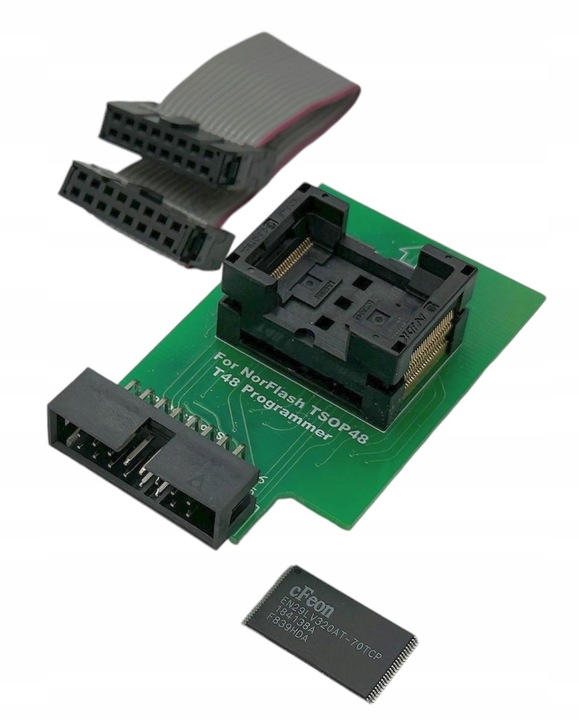

предметом продажи является только адаптер. Память и программист на картинке выше только для справки.
