Антенна GSM для Poynting puck-0004-V1-01 LTE (несмотря на) GPS ГЛОНАСС

новая серия PUCK от Poynting предлагает небольшие профильные антенны для использования в IoT / M2M, интеллектуальных счетчиках, интеллектуальных коммунальных услугах, транспорте, судоходстве и сельском хозяйстве. PUCK-4 состоит из антенной системы 3-в-1 в одном корпусе, оснащенной 2x2, несмотря на LTE и GPS / ГЛОНАСС. Антенны сотовой связи 2x2 (для 2G / 3G / 4G) поддерживают диапазон от 698 до 3800 МГц, включая самые популярные международные диапазоны LTE. Третья антенна - это высокопроизводительная активная система GPS / ГЛОНАСС, работающая при температуре до-40ºC. Шайба превосходит производительность многих конкурентов благодаря вниманию к дизайну этой высокопроизводительной антенны. Шаблоны излучения всех излучающих элементов обеспечивают отличный баланс между всенаправленностью, разнообразием шаблонов и хорошими возможностями излучения на желаемой высоте, что часто упускается из виду в антеннах такого маленького размера. Несмотря на небольшой размер, эта антенна обеспечивает отличную производительность, особенно в более высоких частотных диапазонах, где производительность имеет решающее значение для пропускной способности LTE и стабильности соединения. Эта антенна предназначена для подключения обоих портов LTE к маршрутизатору / устройству для обеспечения наилучшей производительности. Ознакомьтесь с другими производными серии PUCK, которые больше подходят для приложений SISO.

- высокопроизводительная многочастотная антенна 3 в 1

- антенна 2G / 3G / 4G / LTE и 5G

- LTE (2x2 несмотря на) и GPS / ГЛОНАСС

- широкополосный частотный диапазон, включая диапазон CBRS

- антенна, независимая от заземления

- прочный, антивандальный и водонепроницаемый корпус антенны (IP - класс 68)

- идеально подходит для транспортировки, морских применений и IoT / M2M

-ультра-vezatile варианты монтажа для легкой установки

применение антенны

- интеллектуальные инструменты: интеллектуальные измерения энергии, газа и воды

- интеллектуальные здания: контроль кондиционирования воздуха, контроль доступа, безопасность, орошение

- Промышленная автоматизация, робототехника и другие системы M2M

- цифровые вывески

- склады и логистические системы

- транспорт (автобусы, коммунальные услуги и общественная безопасность)

- связь, телеметрия и автоматизация горнодобывающей техники и техники (М2М и IoT)

-сельскохозяйственная техника

- морские: небольшие лодки, яхты у берегов или внутренних вод

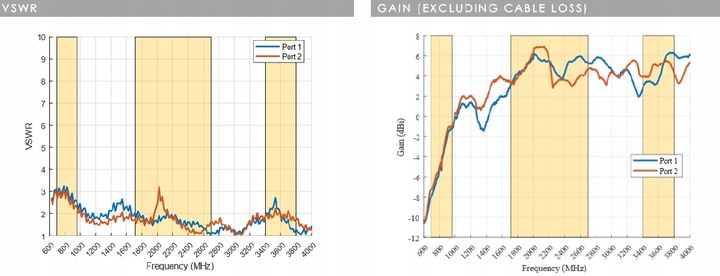

графики характеристик антенны

волновой коэффициент напряжения (КСВ)*

КСВ является мерой эффективности передачи радиочастотной мощности от источника питания через линию передачи к нагрузке.

в идеальной системе передается 100% энергии, что соответствует КСВ 1:1. PUCK-4 обеспечивает отличную производительность во всех диапазонах с КСВ 2,5: 1 или выше в 85% диапазонах

усиление в dBi

6dbi - пиковое усиление во всех диапазонах от 698-3800 МГц

- усиление при 698-960 МГц: -1 dBi

- усиление при 1710-2700 МГц: 6 dBi

- усиление при 3400-3800 МГц: 6 дБи

излучения

несколько вариантов монтажа

новая серия антенн PUCK от Poynting обеспечивает простую установку с несколькими вариантами монтажа. В стандартную комплектацию входят:

- крепление к шипу - в комплекте две разные длины (40 мм и 80 мм)

- крепление на вертикальном столбе (внутреннее и внешнее крепление для небольших и больших столбов)

- горизонтальное крепление на столбе (например, морские рельсы)

- магнитное крепление

- поверхностное крепление (двусторонняя лента)

- настенное крепление

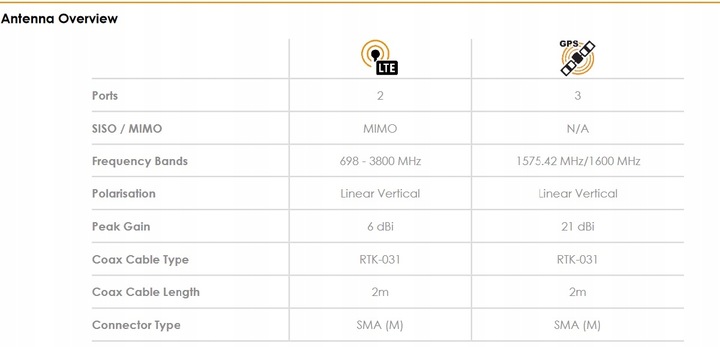

основные технические характеристики:

технические характеристики
