Всенаправленная антенна Poynting PUCK-0002-V1-01-В 2in1 2x2 LTE (несмотря на)

A-PUCK-0002-V1-01-В

широкополосная панельная всенаправленная антенна POYNTING puck-2 LTE несмотря на 6 дБи

новая серия PUCK от Poynting предлагает небольшие панельные профильные антенны для использования в IoT / M2M, интеллектуальных счетчиках, интеллектуальных коммунальных услугах, транспорте, судоходстве и сельском хозяйстве. PUCK-2 состоит из антенной системы 2-в-1 в одном корпусе с антеннами 2 × 2, несмотря на LTE (для 2G / 3G / 4G), которые охватывают диапазон от 698 до 3800 МГц, самые популярные международные диапазоны LTE . Шайба превосходит производительность многих конкурентов благодаря вниманию к дизайну этой высокопроизводительной антенны. Радиационные характеристики всех излучающих элементов обеспечивают отличный баланс между всенаправленностью, разнообразием узоров и хорошими радиационными способностями на желаемой высоте, что часто упускается из виду в антеннах такого маленького размера. Несмотря на небольшой размер, эта антенна обеспечивает отличную производительность, особенно в более высоких частотных диапазонах, где производительность имеет решающее значение для пропускной способности LTE и стабильности соединения. Эта антенна предназначена для подключения обоих портов LTE к маршрутизатору / устройству для обеспечения наилучшей производительности. Ознакомьтесь с другими производными серии PUCK, которые больше подходят для приложений SISO.

особенности продукта

- 2в1 LTE с высокой производительностью и многочастотным приемом

- антенна 2G / 3G / 4G / LTE (готовая к 5G)

- для технологии LTE (2x2 несмотря на)

- широкополосная - включает широкую полосу частот, включая полосу CBRS 3,5 ГГц

- независимая от плоскости Земли

- прочный, антивандальный и водонепроницаемый корпус (IP 68)

- идеально подходит для транспортировки, морских применений и IoT / M2M

- ультра-VEZATILE варианты монтажа для легкой установки

использование антенны

- интеллектуальные инструменты: интеллектуальные измерения энергии, газа и воды

- интеллектуальные здания: контроль кондиционирования воздуха, контроль доступа, безопасность, орошение

- цифровые вывески

- склады и логистические системы

- Промышленная автоматизация, робототехника и другие системы M2M

- транспорт (автобусы, коммунальные услуги и общественная безопасность)

- связь, телеметрия и автоматизация горнодобывающих транспортных средств и машин (M2M и IoT)

- сельскохозяйственная техника

- морские: небольшие лодки, яхты у берегов или внутренних вод

графики характеристик антенны

волновой коэффициент напряжения (КСВ)*

КСВ является мерой эффективности передачи радиочастотной мощности от источника питания через линию передачи к нагрузке.

в идеальной системе передается 100% энергии, что соответствует КСВ 1: 1, PUCK-1 обеспечивает отличную производительность во всех диапазонах с КСВ ≤2,5: 1 более 85% полосы

усиление в dBi

6dbi - пиковое усиление во всех диапазонах от 698-960,1710-2700 и 3400-3800 МГц

- усиление для разных диапазонов:-1 дБи @ 698-960 МГц

- усиление для разных диапазонов: 6 дБи при 1710-2700 МГц

- усиление для разных диапазонов: 6 дБи при 3400-3800 МГц

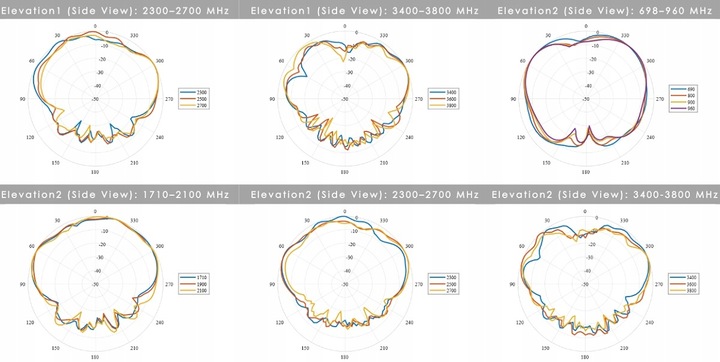

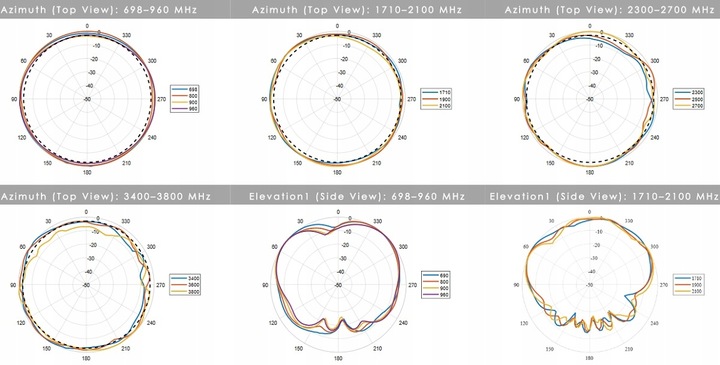

модели излучения

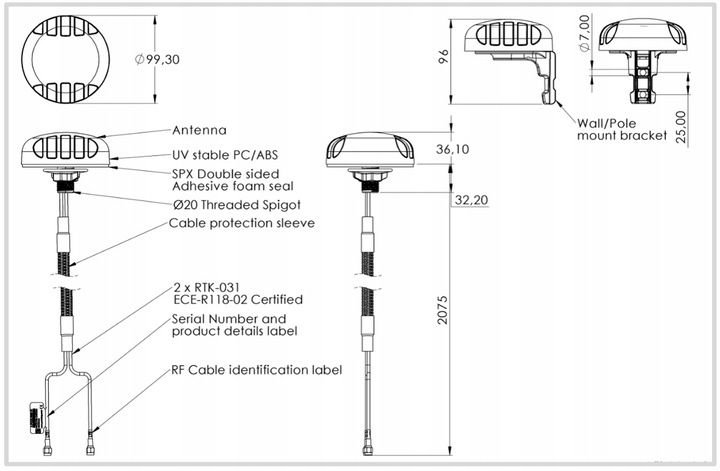

множество вариантов монтажа

новая серия антенн PUCK от Poynting обеспечивает простую установку с несколькими вариантами монтажа. В стандартную комплектацию входят:

- крепление к шипу-в комплекте две разные длины (40 мм и 80 мм)

- крепление на вертикальном столбе (внутреннее и внешнее крепление для небольших и больших столбов)

- горизонтальное крепление на столбе (например, морские рельсы)

- магнитное крепление

- поверхностное крепление (двусторонняя лента)

- настенное крепление

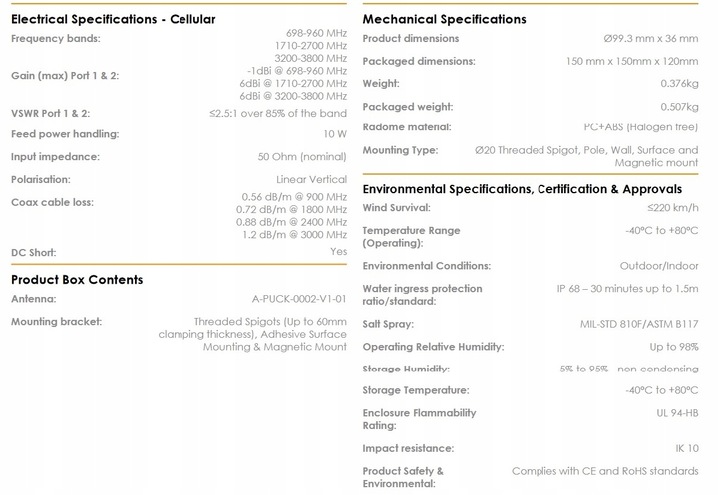

основные технические характеристики:

технические характеристики
