автомобильная антенна 7в1 Poynting несмотря на-4-17 LTE GPS
POYNTING

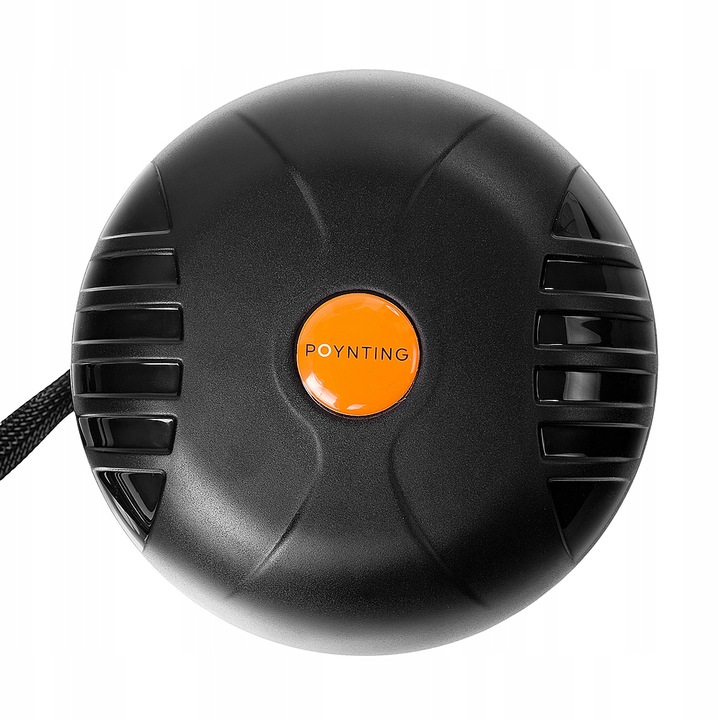

автомобильная широкополосная антенна 7в1 Poynting несмотря на-4-17 4x4 LTE (несмотря на) 6 дБи; 2x2 Wi-Fi (несмотря на) 6,5 дБи; GPS/ГЛОНАСС 21 дБи
несмотря на-4-17-это высокопроизводительная многочастотная Антенна 7 в 1 в одном корпус. Антенна обеспечивает четыре сотовых канала, два Wi-Fi и антенну GPS / ГЛОНАСС. Две сотовые антенны, несмотря на то, предлагают Широкополосное покрытие от 617 до 6000 МГц, охватывающий современные диапазоны LTE/4G и 5G, что позволит реализовать их в будущем. Сверхширокополосная производительность сотовых антенн позволяет их используют различные операторы и технологии, и они готовы к будущие сотовые технологии до 6 ГГц для приложений 5G, а также приложений Wi-Fi от 5 до 6 ГГц.
антенна также оснащена двумя двухдиапазонными антеннами Wi-Fi, обеспечивая одновременный диапазон 2,4 ГГц и от 5 до 7,2 ГГц на каждой антенне для функция 2x2 несмотря на. Несмотря на-4-17 превосходит производительность большинства конкурентов с из-за заботы о конструкции этой высокоэффективной антенны. Шаблоны излучения всех излучающих элементов обеспечивают отличную баланс между многонаправленностью, разнообразием моделей и хорошими радиационные способности на желаемой высоте. Это важный критерий для транспортный и морской рынок, для которого антенна была специально спроектирована. Основные области применения-коммерческие/промышленные транспортные средства, системы морские, M2M и другие системы IoT, использующие широкий спектр технологий радио, Сохраняя будущее в широком диапазоне частоты.
особенности продукта
- Сверхширокополосная работа от 617 до 6000 МГц для мобильных сетей
- Включает в себя 4 x сотовую сеть, 2 x Wi - Fi и 1 x антенну GPS / ГЛОНАСС
- чрезвычайно прочная конструкция механическая защита IP69K
- независимая плоскость заземления; конструкция антенны с внутренним заземление
- доступно множество вариантов монтажа для облегчения установки
применение антенны
- широкополосный транспорт и распространение Wi-Fi, автоматизация и телеметрия для автобусов, муниципальных транспортных средств, грузовых автомобилей и транспортных средств безопасности общественности
- Промышленная автоматизация, машинная робототехника и другие телеметрические системы M2M
- автоматизация сельское хозяйство и сельское хозяйство, такие как M2M и IoT
- широкополосная мобильная сеть для распределения Wi-Fi для единиц морской / лодка
- связь транспортных средств и машин майнинг, телеметрия и автоматизация (M2M и IoT)
Графики производительности антенны
волновой коэффициент напряжения (VSWR) *
КСВ является мерой того, насколько эффективно радиочастотная мощность передается от источника питания по линии передачи к нагрузке. W идеальная система передает 100% энергии, что соответствует коэффициенту КСВ 1:1.
несмотря на-4-17 обеспечивает отличную производительность во всех диапазонах с VSWR < 2:1.
*КСВ измеряется с 2-метровым кабелем с низкими потерями.
усиление в dBi
6 дБи-пиковое усиление во всех диапазонах от 617 до 6000 МГц
усиление при 617-960 МГц: -0,5 дБи
усиление при 1427-1517 МГц: 3,5 дБи
усиление при 1710-2700 МГц: 5,5 дБи
усиление при 3400-4200 МГц: 5,5 дБи
усиление при 5000-6000 МГц: 6 дБи
*прибыль антенны измеряется стандартной антенной, установленной на полярность плоскости заземления 600 мм.
усиление в dBi
6,5 дБи-пиковое усиление во всех диапазонах от 2400 до 2500 МГц и От 5000 до 7200 МГц
усиление при 2400-2500 МГц: 5 дБи
усиление при 5000-7200 МГц: 6,5 дБи
*коэффициент усиления антенны, измеренный стандартной антенной полярности на плоскости заземления 600 мм.
Шаблоны радиация
модели излучения - WiFi
Модели излучения - GPS
Технические характеристики
Нажмите здесь, для полной технической документации антенны.
