Адаптер (AddOn) MSP55LV100S SSOP70 simple-TL866

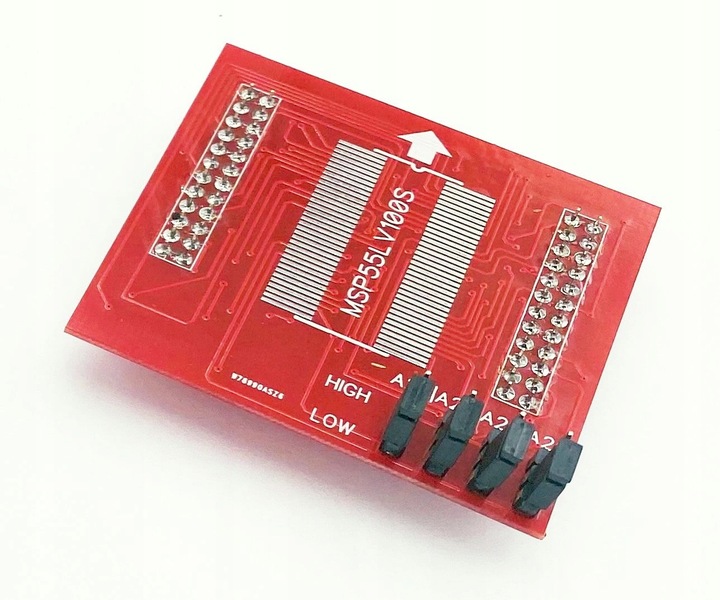

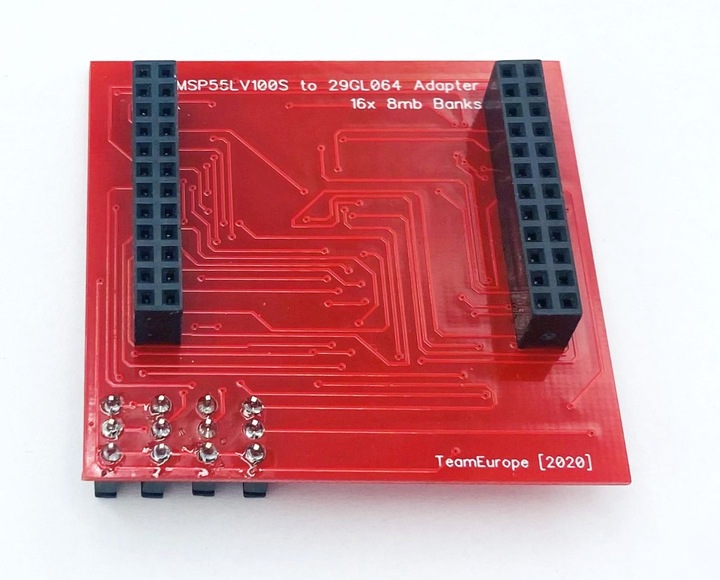

адаптер (AddOn)  msp55lv100s SSOP70 simple-TL866 -  адаптер, призначений для читання через проміжний адаптер SN001-1 флеш-пам'яті msp55lv100s (1 Гбіт/128 МБ) в корпусі Ssop70 виробництва Fujitsu  часто використовується в Мультигейм-консолях і портативних програматорах сімейства MiniPRO (TL866CS/TL866A)  nbsp;і xgecu  TL866II PLUS.

версія simple для пайки пам'яті на час читання.

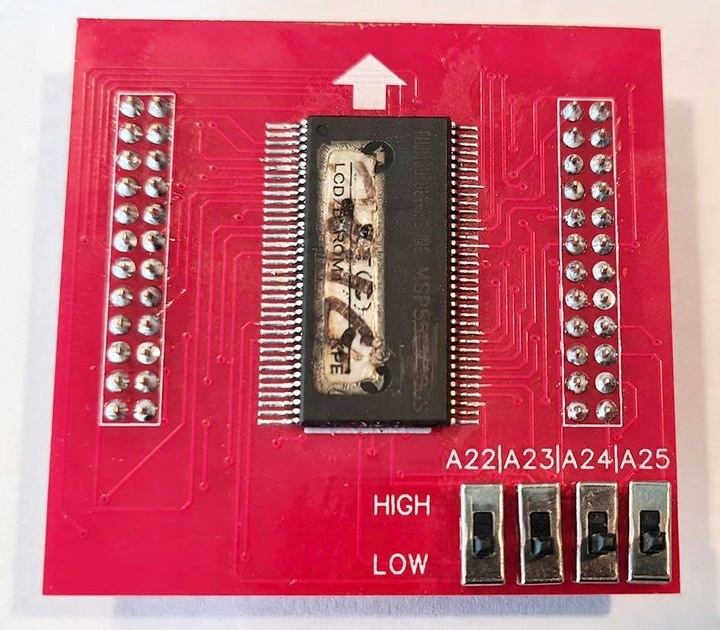

1) припаюємо пам'ять MSP55LV100S на верхній адаптер (AddOn)

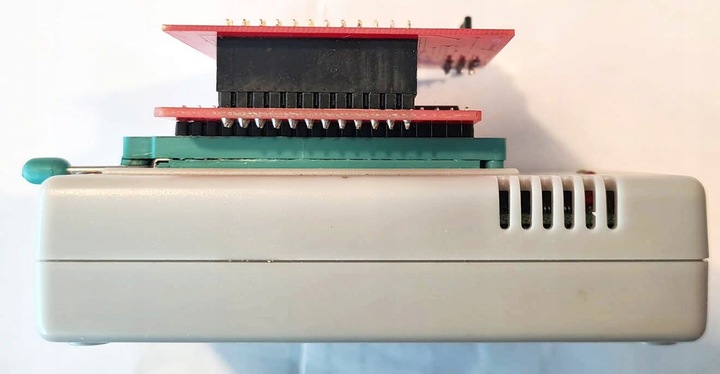

2) до програматора MiniPRO (TL866CS/TL866A)  або XGecu tl866ii Plus. вставляємо проміжний адаптер SN001-1 на нього вставляємо вищевказаний адаптер з припаяною пам'яттю  MSP55LV100S

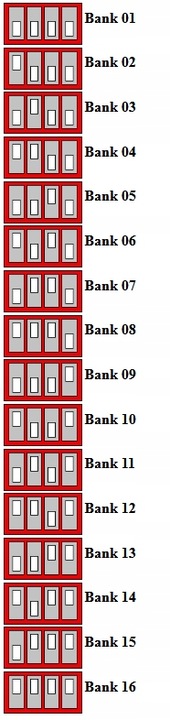

3) встановлюємо всі перемички в положення LOW (Bank 01)

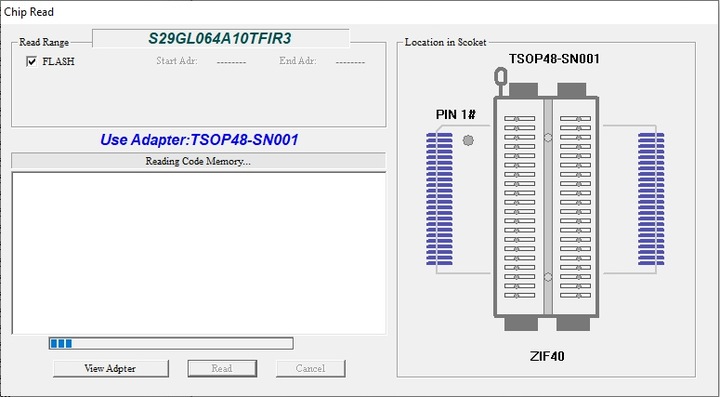

4) відкриваємо програму для роботи програматора і зі списку мікросхем вибираємо S29GL064A10TFIR3

5) в параметрах знімаємо галочку на панелі Check ID

5) вибираємо кнопку Read і read на спливаючій панелі

6) записуємо dump в файл як NAME_01

7)  встановлюємо перемички в положення Bank 02 і повторюємо читання після чого записуємо інший файл як name_02

8..) і так послідовно до 16

предметом продажу є сам адаптер . Макет і програматор, показані на фотографіях, призначені тільки для ознайомлювальних цілей.
