Адаптер PCIe для Raspberry Pi 5 для дисків NVMe 2230 2242 2280 від Pineberry Pi

Pineberry Pi HatDrive! Bottom-це інноваційне рішення для користувачів Raspberry Pi 5. Пристрій забезпечує підтримку накопичувачів NVMe (M-key) в форматах M. 2 з розмірами 2230, 2242 і 2280. Оснащений інтерфейсом PCIe x1, сумісним зі стандартами Gen2 і Gen3. HatDrive BM1L (BOT) також пропонує світлодіодні індикатори для моніторингу напруги живлення та активності диска M. 2.

удосконалена система моніторингу та діагностики в реальному часі дозволяє відстежувати параметри напруги, струму і потужності через інтерфейс I2C. пристрій має вбудований регулятор напруги, який забезпечує до 3A для шини живлення 3.3 V відповідно до стандарту M. 2 (NGFF). Установка дисків M. 2 виконується швидко і легко, завдяки спеціальному металевому держателю.живлення здійснюється безпосередньо через додану стрічку FPC PCIe або через 4-контактний роз'єм.

друкована плата (PCB) HatDrive BM1L проста в експлуатації завдяки чіткому маркуванню. Він виготовлений з високоякісних електронних компонентів для довговічності та надійності. Пристрій виділяється на ринку унікальною версією BOTTOM, що дозволяє встановлювати довгі Диски NVMe в форматі 2280. У комплект поставки входить повний набір аксесуарів, включаючи спеціальну стрічку FPC PCIe, Розпірки, гвинти M2.5 і розпірку для кріплення карти M. 2. У комплект не входить провід до 4-контактного роз'єму.

продукт розроблений в Польщі.

технічні Характеристики:

• Спеціально розроблений для Raspberry Pi 5: Призначені для останнього minikomputera Raspberry Pi 5
• Сумісність дисків NVMe: Підтримує жорсткі диски NVMe (M-key) у форматі M. 2 2230, 2242, 2280
• Підтримка інтерфейсу pci express x1: Сумісність з інтерфейсом PCIe x1 в стандартах Gen2 і Gen3
• Подвійні СВІТЛОДІОДНІ індикатори: Оснащений 2 світлодіодами для індикації напруги живлення ("PWR") і активності жорсткого диска M. 2 ("ACT")
• Покращений розмір плитки: Розмір друкованої ПЛАТИ, 90 x 56 мм, збільшений на 5 мм, для того, щоб вмістити більший слот M. 2 2280, у відповідності з розмірами оригінального Raspberry Pi 5
• Розширений моніторинг і діагностика потужності: У режимі реального часу система моніторингу і діагностики напруги, струму і параметрів потужності через інтерфейс I2C
• Система живлення сумісний зі стандартом M. 2: Інтегрований регулятор напруги поставити в 3A для шини живлення 3.3 V, сумісний з інтерфейсом M. 2 (МАТЕРИНСЬКА)
• Проста установка твердотільного диска M. 2: Швидка установка дисків M. 2 (розміри 2230, 2242, 2280)
• Універсальне електроживлення карти M. 2: Можливість харчування карти M. 2 безпосередньо з стрічки, FPC PCIe (порт, що забезпечує, принаймні, 5 ВТ безперервної потужності) або через додатковий набір кабелів 4-контактний роз'єм для резервного живлення живлення (до 2А при 5В)
• зручний для користувача маркування друкованої ПЛАТИ: Чітко позначена друкована плата для простоти використання
• Високоякісні компоненти: Побудований з високоякісних електронних компонентів і міцні 4-шарові PCB
• Підтримка довгих дисків: Версія BOTTOM дозволяє змонтувати довгі SSD в форматі 2280

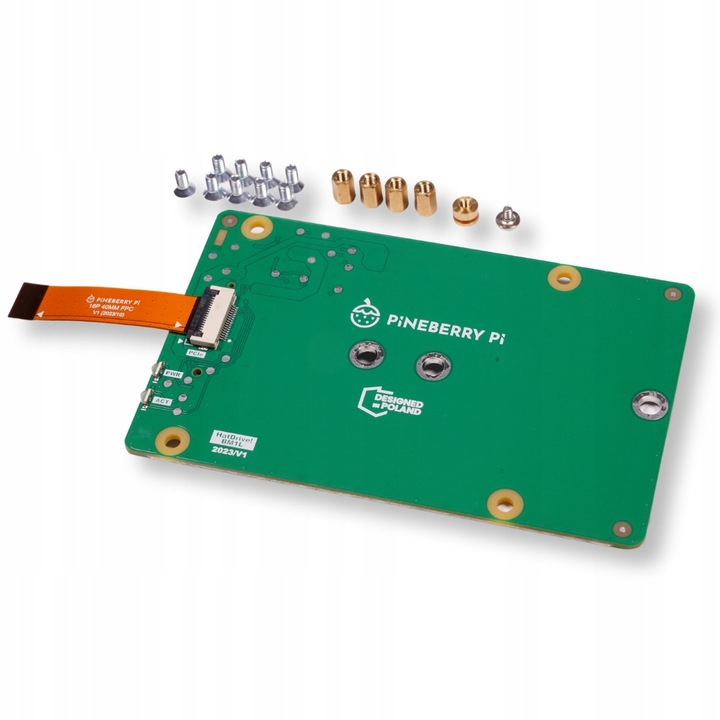

• Повний набір аксесуарів в комплекті постачання: Містить окрему стрічку FPC PCIe, болти розпірні М2.5 і відстань для установки адаптера M. 2

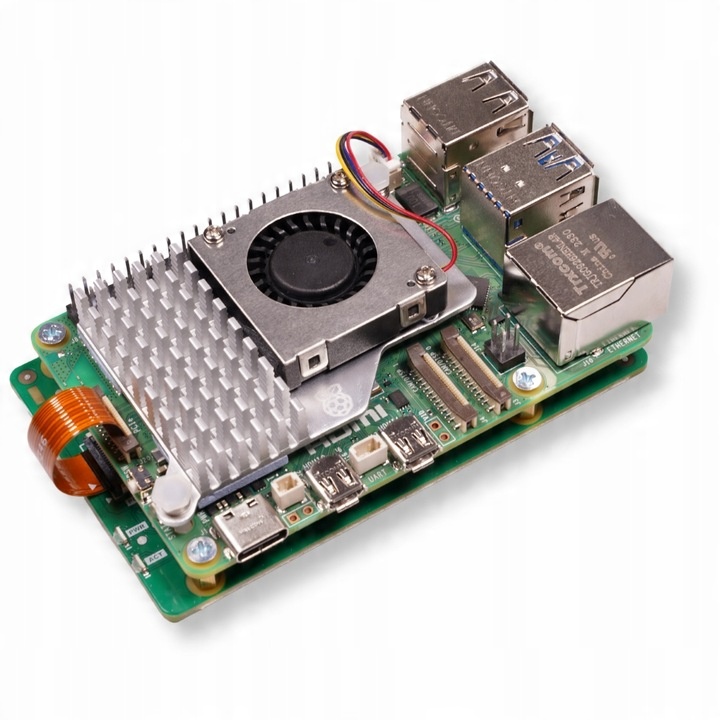

на зображеннях Raspberry Pi 5 і вентилятор не входять в комплект.
