адаптерQFN8 / MLP8 / MLF8 / WSON8 (SMD) на DIL 8 з підставкоюрозкладачка ZIF - адаптер дляserial Flash пам'яті (наприклад, mx25l25635fz2i),Serial nand пам'яті (наприклад, w25n01gvzeig) мікроконтролерів іінших мікросхем у перебудовах 8-контактиQFN / MLP / MLF / WSON (SMD) з крокомR=1,27 мм з розмірами6x8 мм , що дозволяють програмувати і використовувати їх в Підставках DIP (DIL) програматорів та інших пристроїв (наприклад, прототипних макетних плат)без необхідності пайки < /B> мікросхем на час програмування.
Адаптер QFN / MLP / WSON8 R = 1,27 мм 6x8 мм-DIP ZIF XGecu
В наявності
Артикул
16436319741
4 975,00 грн.

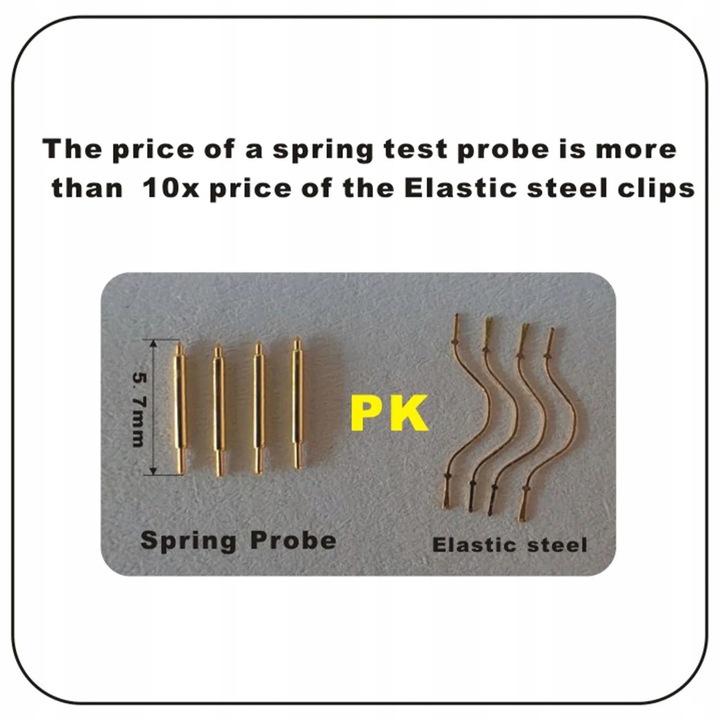

використовувана підставка ZIF Wson8 XGecuпобудована на основі високоякісних пружинних зондів, які більш довговічніі забезпечують кращий контакт в порівнянні зі стандартними гнучкими сталевими затискачами. Вони також краще підходять для паяних з'єднань (розібраних)
особливо корисні в комп'ютерних сервісах, GSM, Radio-Code, а також в сервісах автомобільної електроніки і RTV.
адаптер для більшої стабільності був оснащений додатковими 4-контактами, але тільки 8 використовуваних призначені для підключення до мікросхеми QFN/wson8 (1:1).

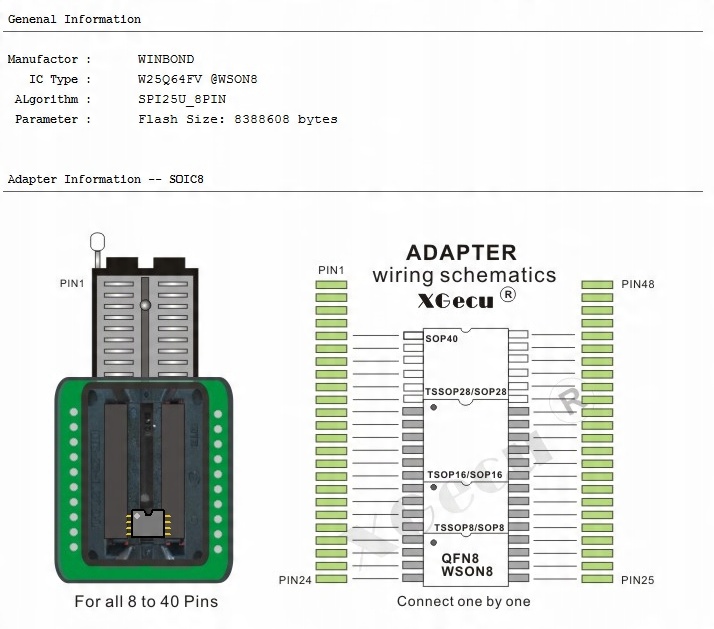

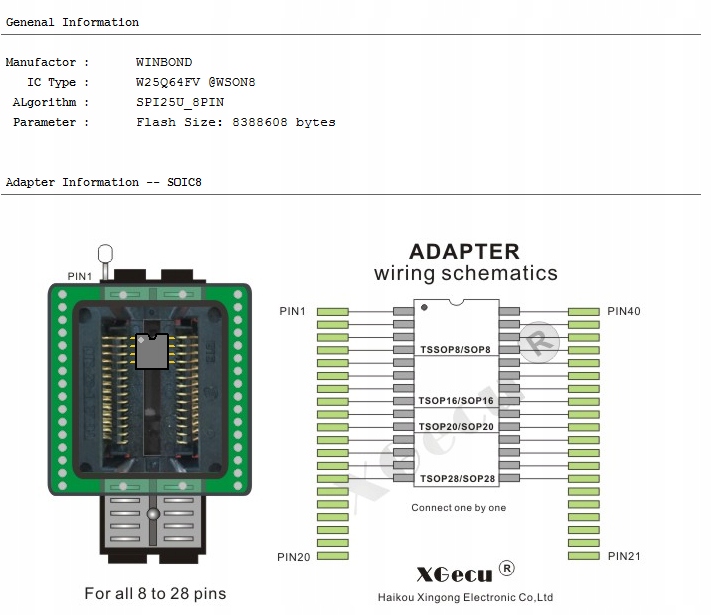

- висновки:1:1 WSON / QFN8-- & gt;DIL8(24)
- розміри системи WSON8: 6*8 мм
- відстань між висновками елемента WSON8: 1,27 мм (.050")
- відстань між висновками роз'єму PDIP: 2,54 мм (.100")
- відстань між рядами висновків роз'єму PDIP: 15,24 мм (.600")
- DIP-контакти типу goldpin-для програмістів з стійками типу ZIF

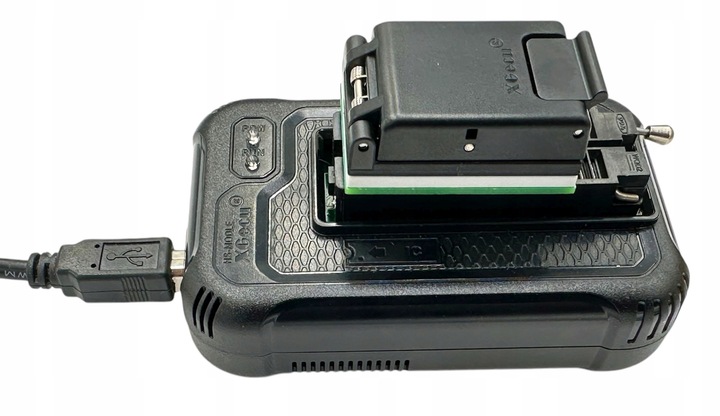

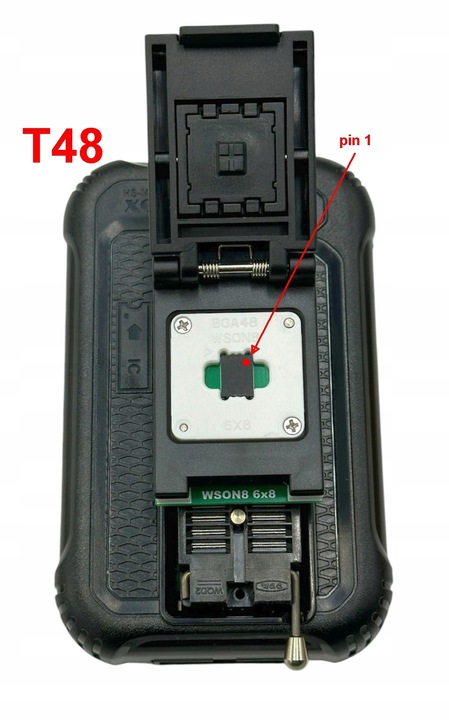

адаптер підходить як для програмістів, в яких мікросхеми або адаптери розміщуються зверху(наприклад, XGecu T48 або TL866x.)

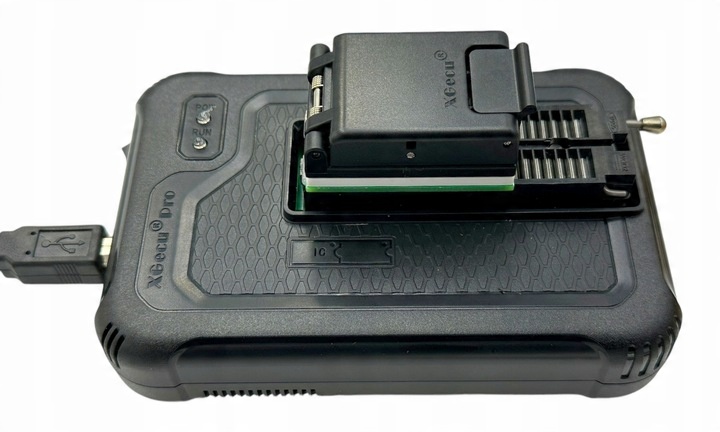

, так і для програмістів, в яких мікросхеми або адаптери розміщуються знизу (більшість професійних програмістів), наприклад XGecu T56, iFix RT809h, Xeltek Superpro 610P, xeltek Superpro 610P, xeltek T56, xeltek T56, tnm5000 та ін

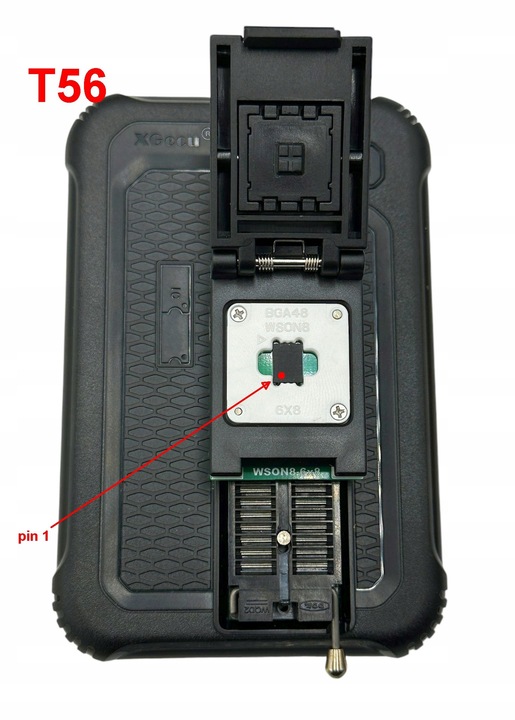

в останньому випадку адаптер необхідно помістити повернутим на 180 градусів в підставку ZIF програматора і одночасно повернути мікросхему qfn8 в підставку адаптера на 180 градусів (фото нижче) - pin1, позначений кружком.
предметом продажу є сам адаптер . Макет і програматор, показані на фотографіях, призначені тільки для ознайомлювальних цілей.
