Активний компенсатор реактивної потужності asvg50 компенсація 50kvar Taurus-Technic
В наявності
Артикул
16923103972
353 625,00 грн.

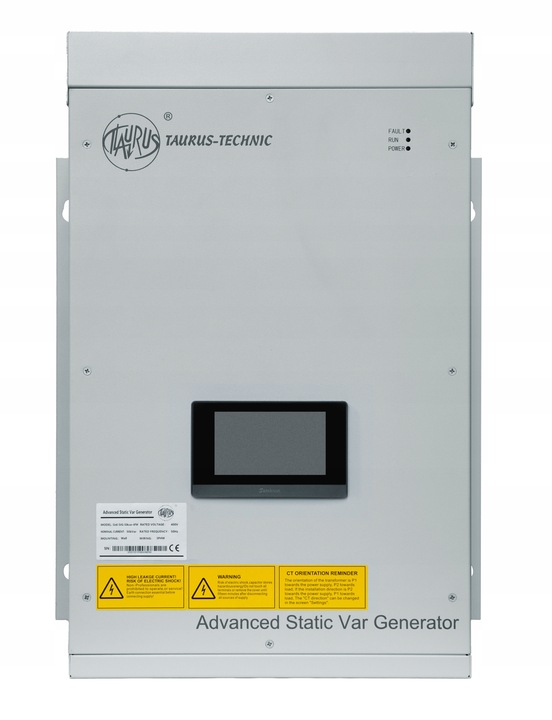

Активний компенсатор реактивної потужності asvg50 компенсація 50kvar Taurus-Technic
Активний компенсатор реактивної потужності ASVG використовується для компенсації індуктивної та ємнісної реактивної потужності.
використовується для компенсації замість традиційних рішень на основі пасивних компонентів, таких як Конденсатори.
завдяки швидкому часу відгуку порядку мілісекунд пристрій ASVG забезпечує ефективне отримання бажаного коефіцієнта реактивної потужності. Крім того, можна також встановити функцію обмеження гармонік струму і напруги і симетризації фазового навантаження.
модульна конструкція дозволяє легко розширювати і підключати додаткові модулі для збільшення загальної потужності пристрою. За допомогою інтерфейсу дисплея HMI можна легко виконати необхідні настройки, отримати попередній перегляд параметрів роботи пристрою, а також навантаження і мережі.
завдяки пристрою ASVG ми маємо можливість безступінчато регулювати реактивну потужність як індуктивної, так іємнісний для кожної фази індивідуально . У мережах з високою динамікою зміни навантаження ми можемо отримати налаштований коефіцієнт потужності, що на практиці при правильно підібраній потужності АСВГ дозволяє виключити заряд реактивної енергії.
основні функції пристрою ASVG:
- плавне регулювання індуктивної і ємнісний реактивної потужності
- компенсація реактивної потужності в кожній з фаз окремо
- дуже короткий час відгуку < 7,8 МС
- симетризація навантаження фаз
- запобігання резонансу
- обмеження більш високих гармонік струму і напруги THDi, THDU
- можливість простої установки і розширення до 20 модулів паралельно
- зв'язок – Modbus RS485
- сертифікати CE і відповідність стандартам ЄС
- виконання в настінному варіанті
принцип роботи:
Активний компенсатор реактивної потужності ASVG спочатку вимірює струм, споживаний приймачами (через трансформатор струму CT), потім генерує струм протилежної фази і однакової амплітуди, а потім"впорскує" його в мережу. Алгоритм реалізований чіпом, заснованим на біполярних транзисторах з ізольованим затвором типу IGBT. Це дозволяє отримати необхідний коефіцієнт реактивної потужності (cos ω) і безступінчату компенсацію реактивної потужності.
крім того, пристрій виконує симетризацію навантаження системи з асиметрією фазових струмів, що дозволяє зменшити струм в нейтральному провіднику. Крім того, при виникненні в мережі вищих гармонік, наприклад, третьої, п'ятої, сьомої і т., ASVG поводиться як гармонійний фільтр-при вимірюванні струму гармонійних компонентів пристрій генерує струм протилежної фази і ідентичною амплітуди і вводить його в мережу. Таким чином ми отримуємо зменшення рівня струмів гармонійних компонентів.

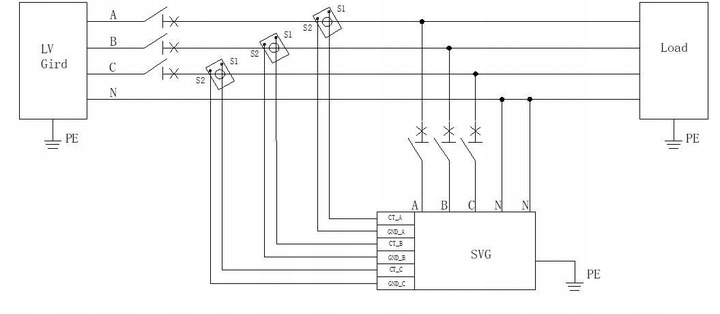

схема підключення ASVG і вимірювання за допомогою трансформатора струму CT на стороні мережі
захисна кришка клемних колодок
надійний захист в транспортному ящику .
