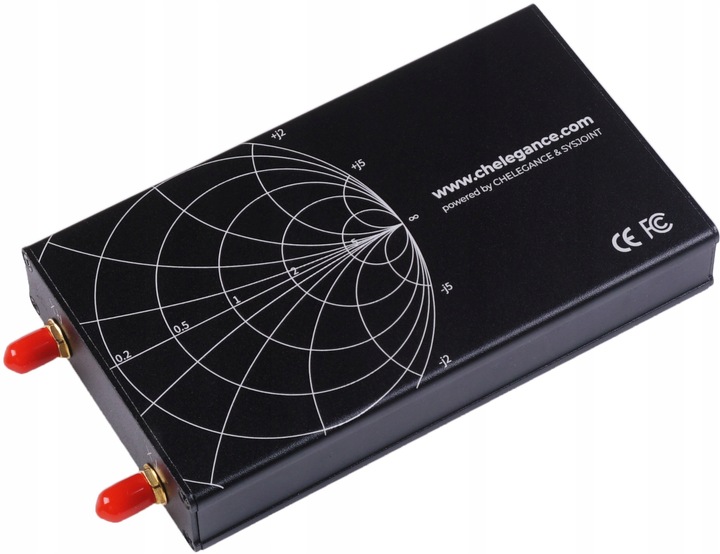

Аналізатор антени JNCRadio VNA 3G 50khz-3GHz

В наявності
Артикул
13470108602
35 950,00 грн.
Додати в список бажань
jncradio VNA 3G

антенний аналізатор 50 кГц ~ 3 ГГц

jncradio VNA 3G v3 - антенний аналізатор:

  • Підтримуваний частотний діапазон 50 кГц - 3000 МГц (HF / VHF / UHF)
  • великий 4,3"IPS РК-екран
  • до 5 годин роботи (акумулятор 5000 мАг)
  • 4X швидше, ніж популярний NanoVNA-F (400 точок в секунду)

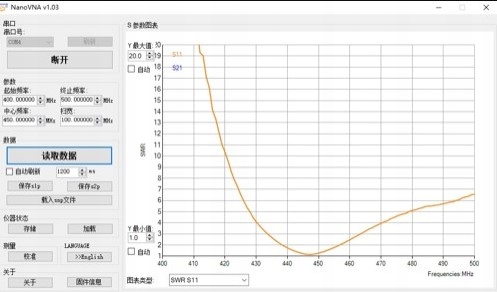

  • співпраця з програмним забезпеченням для ПК (наприклад, nanovna-saver)
  • калібрувальний комплект в комплекті
  • відповідає директиві RoHS
  • відповідає стандартам CE і FCC
  • наступник nanovna-f v2.

вибрані можливості VNA 3g:

  • швидкий тест відповідності антени
  • налаштування антени для резонансу
  • порівняльні вимірювання (наприклад, до і після шторму)
  • вимірювання ємності або індуктивності реактивних навантажень
  • діаграма Сміта
  • вимірювання характеристик фільтрів
  • виконання вимірювань характеристик антен.

JNC Radio VNA 3G на YouTube:

https://youtu.be/rNNP-izZUbo

інформаційна сторінка проекту:

https://chelegance.github.io/WIKI/METER/JNCRADIO-VNA-3G/JNCRADIO-VNA-3G /

антенний аналізатор JNCRadio VNA 3g-незамінний друг будь-якого радіоаматора.

дозволяє всебічні Вимірювання і є  gotowy do:

  • testowania
  • kontroli
  • dostrajania
  • naprawy

антени і антенні установки 50 Ом.

проведення вимірювань та їх представлення в режимі реального часу.

калібрувальний комплект в комплекті

специфікація:

<вулик>
  • діапазон частот: 50 кГц ~ 3 ГГц
  • динамічний діапазон S11: 50 дБ (50 кГц ~ 1,5 ГГц), 40 дБ (1,5 ГГц ~ 3 ГГц)
  • динамічний діапазон S21: 70 дБ (50 кГц ~ 1,5 ГГц), 60 дБ (1,5 ГГц ~ 3 ГГц)
  • вихідна потужність RF: - 9dbm
  • частотний допуск: 0,5 ppm
  • екран: 4,3 " IPS LCD, 800 * 480, тачпад rtp

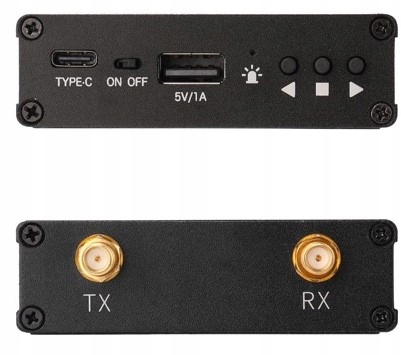

  • Робота з сенсорним екраном або 3 бічними кнопками
  • Акумулятор: Li-по 3,7 В, 5000 мАг
  • алюмінієвий корпус: 125 мм x 75 мм x 20 мм
  • роз'єми: SMA-F
  • зберігання результатів калібрування: 5
  • підтримується інтерполяція результатів калібрування
  • сліди: 4
  • маркери: 4
  • вимірювання: параметр S, КСВ, Діаграма Сміта, фаза і т. д.< / Лі>
  • оновлення прошивки
  • вихід живлення USB: 5V / 1A

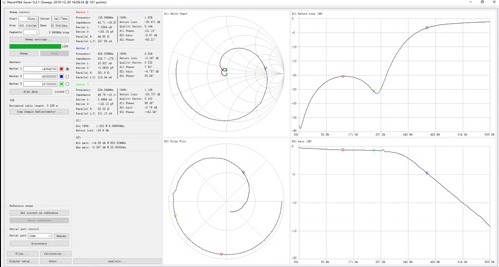

  • сумісний з nanovna-saver, підтримує скріншот

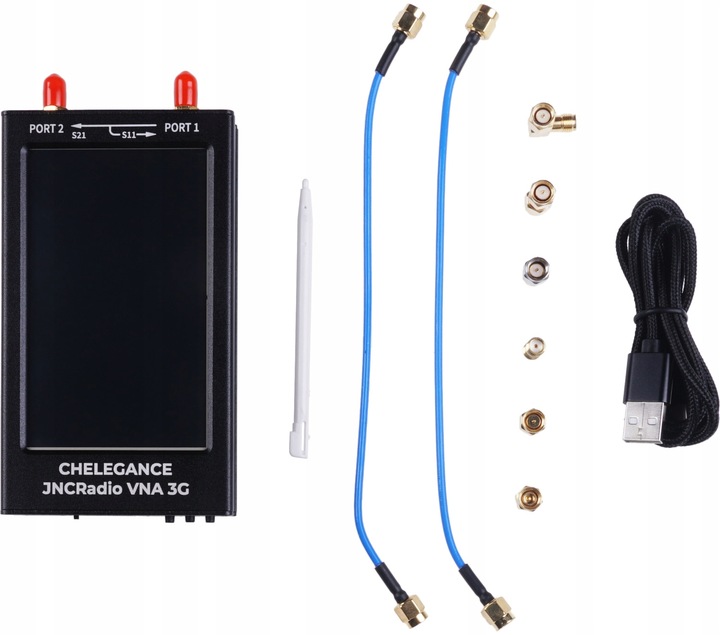

  • посилка з магазину конектор:

    • антенний аналізатор JNCRADIO VNA 3G
    • стилус
    • 2 x вимірювальний кабель RG-405 SMA/SMA - 21cm

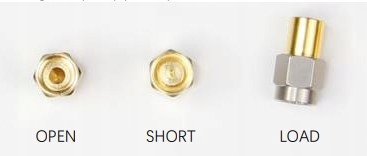

    • калібрувальний комплект SMA (відкритий, компактний, 50 ом)
    • адаптер SMA-F/SMA-F
    • адаптер SMA-m/SMA-M
    • кутовий адаптер SMA-M/SMA-F
    • USB кабель
    • транспортна коробка
