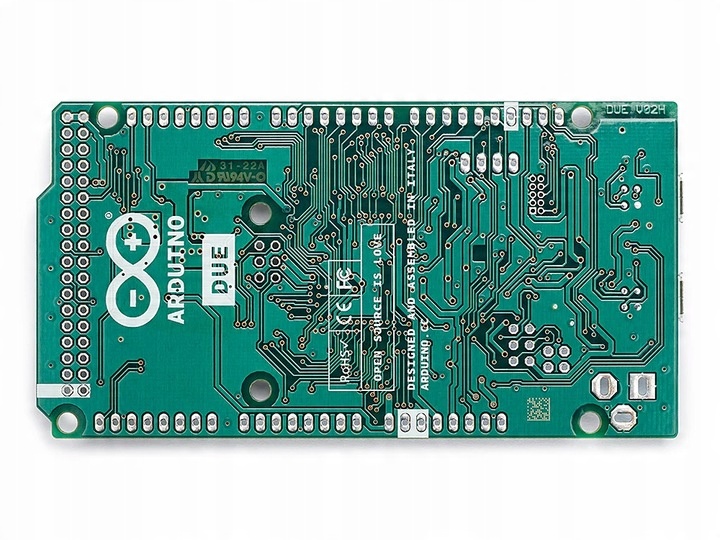

Arduino due (без роз'ємів)-a000056
опис

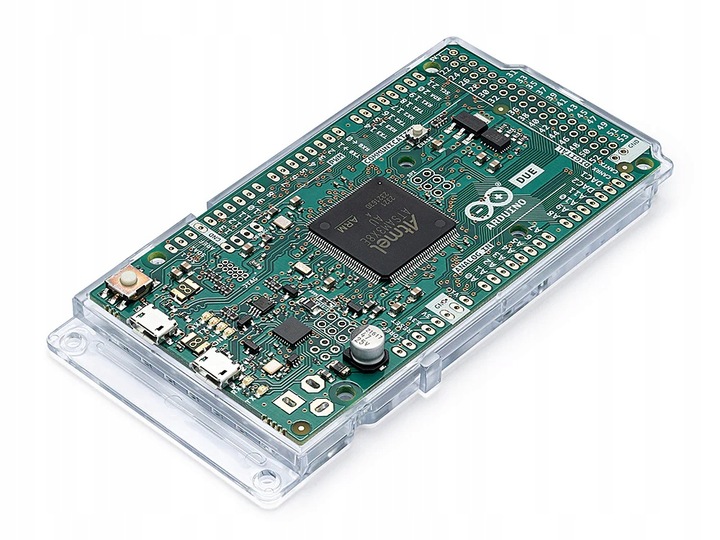

Arduino due-це вдосконалена плата на основі мікроконтролера Atmel SAM3X8E ARM Cortex-M3 . Він має 54 цифрових контакту введення / виведення , з яких 12 можуть використовуватися в якості виходів ШІМ і 12 аналогових входів . Крім того, він оснащений 4 портами UART (послідовний) , 84 МГц тактовою частотою , USB OTG і 2 ЦАП (цифро-аналоговий). Він також пропонує 2 інтерфейсу TWI (I2C) , роз'єм живлення, інтерфейс SPI, JTAG, кнопку Скидання і кнопку Скидання.
плата містить всі компоненти, необхідні для роботи мікроконтролера, просто підключіть його до комп'ютера за допомогою кабелю micro-USB або увімкніть живлення за допомогою адаптера змінного струму або акумулятора, щоб почати роботу. Arduino Due сумісний з усіма щитами Arduino, що працюють на 3,3 В,які сумісні з висновком Arduino 1.0.
плата due використовує Терморегулятори 1.0, що означає:
- TWI : контакти SDA і SCL розташовані близько до висновку AREF.
- IOREF : дозволяє прикріпити диск з відповідною конфігурацією, яка адаптується до напруги, що подається платою. Це забезпечує сумісність щита з платами, що працюють на 3,3 В, такими як Due, і з платами AVR, що працюють на 5 в.
- незв'язаний висновок, зарезервований для майбутнього.
властивості
- Мікроконтролер: AT91SAM3X8E
- тактова частота: 84 МГц
- флеш-пам'ять: 512 КБ
- SRAM: 96 КБ (два банки: 64 КБ і 32 КБ)
- цифрові контакти введення/виведення: 54 (з яких 12 підтримують вихід ШІМ)
- аналогові контакти 12
- аналогові вихідні контакти: 2 (DAC)
- загальний вихідний струм на всіх лініях введення/виведення: 130 ма
- постійний струм на висновок 3,3 в: 800 мА
- постійний струм на висновок 5 в: 800 мА
- робоча напруга: 3,3 В
- Вхідна напруга (рекомендується): від 7 до 12 В
- вхідна напруга (максимальна): від 6 до 16 в
- розміри: 101,52 x 53,3 мм
- Вага: 36 г
