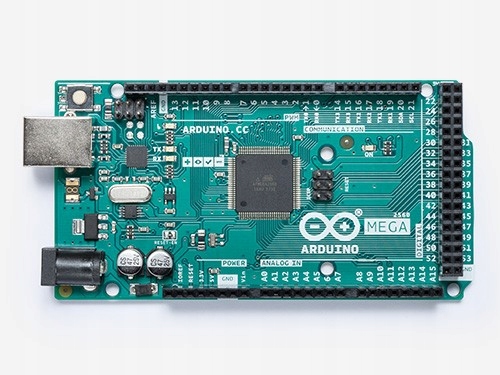

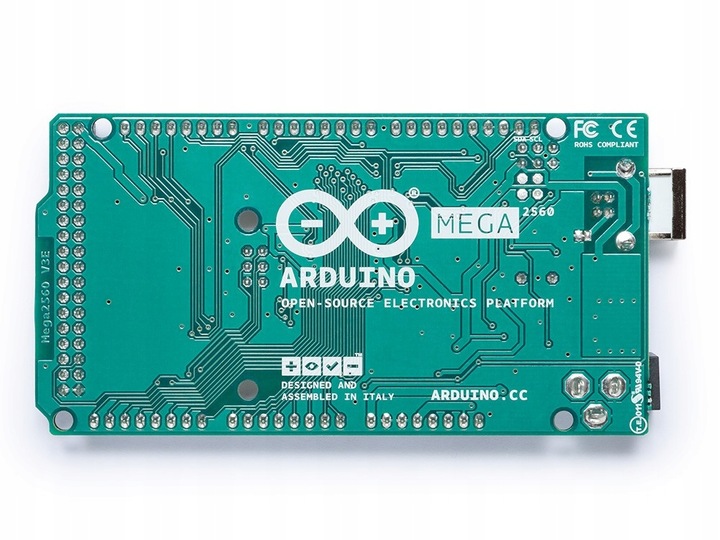

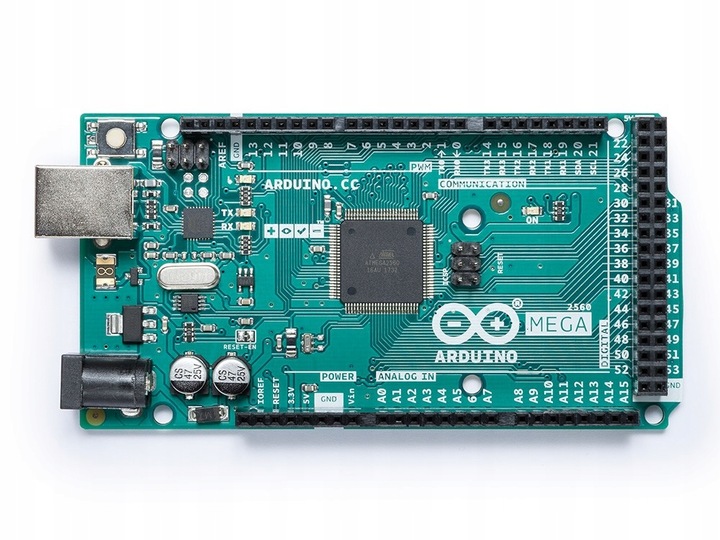

Arduino mega 2560 Rev3 a000067 оригінал

Arduino mega 2560 R3 був розроблений для більш великих і амбітних проектів. Це 8-бітна плата з 54 цифровими контактами, 16 аналоговими входами та 4 послідовними портами. Плата Mega2560 сумісна з більшістю щитків, присвячених Arduino Uno, і з більш ранніми платами Duemilanove і Diecimila. Mega2560-це оновлення Arduino Mega. Застосовується для таких пристроїв, як 3d-принтери та інші, однаково вимогливі. Arduino mega 2560 Rev3 a000067-специфікація: <вулик>

повну Терморегулятори разом з технічною інформацією плати можна знайти на графіку нижче. <е> Ми є офіційними дистриб'юторами оригінальних продуктів Arduino порівняння Arduino Mega з іншими Arduino

перегляньте наш блог для детального порівняння вибраних плат Arduino з конкретними рекомендаціями для кожної з них. <е> Ім'я модуля <е> Arduino Micro <е> Arduino Uno Rev3 <е> Arduino Leonardo <е> Arduino Mega2560 Rev3 <е> Arduino <е> Arduino Nano <е> Arduino Uno WiFi Rev2 <е> Код товару A000053 A000066 A000057 A000067 A000062 A000005 ABX00021 Мікроконтролер ATmega32u4 ATmega328 ATmega32u4 ATmega2560 ПЛЕЧЕ SAM3X8E ATMega328P ATMega4809 Частота [МГц] 16 16 16 16 84 16 20 Інтерфейс UART TTL (5 В) USB і UART TTL (5 в) USB і UART TTL (5 в)

USB і UART TTL (5 в) - 4 UART

USB і UART TTL (5 в ) - 3 UART UART, SPI, I2C Робоча напруга 5 5 5 5 3.3 5 5 Максимальна вхідна напруга-рекомендується [V] 12 12 12 12 12 12 12 Мінімальна Вхідна напруга-рекомендується [V] 7 7 7 7 7 7 5 Варіанти харчування USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) GPIO (PWM) 20 (7) 20 (6) 20 (7) 70 (15) 70 (12) 22 (6) 20 (5) Аналогові входи 12 6 12 16 12 8 6 Аналоговий вихід 0 0 0 0 2 0 0 Флеш-пам'ять [kB] 32 32 32 256 512 32 48 SRAM [kb] 2 2 2 8 96 2 6 Порти USB Мікро типу B B Мікро типу B B / A Micro B / Micro B Mini B USB A Довжина [мм] 48 69 69 102 102 44 69 Ширина [мм] 18 53 53 54 54 18 53 Вага [г] 13 25 20 35 36 5 25 Сумісність з Shields Для цієї плитки shieldy не пропонується Відмінна сумісність-працює з більшістю щитів Добре-деякі відмінності в розташуванні контактів Добре-деякі відмінності в розташуванні контактів Зло - тільки присвячений shieldy Для цієї плитки не використовуються щити Відмінна сумісність-працює з більшістю щитів Інші функції Клієнт USB Хост і клієнт USB Включає IMU та криптографічний модуль Підтримка бездротового зв'язку Не підтримується Без підтримки Без підтримки Без підтримки Без підтримки Без підтримки Wi-Fi Рекомендація Solectroshop Ідеально підходить для прототипування невеликих пристроїв Хороша і потужна база для початку роботи з Arduino Модернізований Arduino з новим мікроконтролером і USB-перетворювачем Найдосконаліша плата в цьому порівнянні-висока гнучкість і потужність у поєднанні з високою сумісністю Найефективніша плата, але з дуже обмеженою сумісністю Крок вперед від Arduino Micro, з ще меншими розмірами Arduino Uno оснащений модулем WiFi, криптографічним модулем та IMU Arduino mega 2560 Rev3 A000067-подробиці

Програмування

плата Mega 2560 може бути запрограмована за допомогою Arduino IDE. Мікроконтролер ATmega2560 поставляється з попередньо завантажувачем, який дозволяє завантажувати новий код без використання зовнішнього апаратного програміста. Я спілкуюся за допомогою оригінального протоколу STK500.

Харчування

Mega 2560 може живитися через USB-роз'єм або від зовнішнього джерела живлення . Зовнішнє живлення (крім USB) може надходити від адаптера змінного струму або акумулятора. Адаптер може бути підключений через роз'єм постійного струму 5.5 x 2.1 мм для живлення на платі. Плата може живитися від зовнішнього джерела 6-20 в. зверніть увагу, що якщо плата живиться від напруги нижче 7 в, штекер 5 В може подавати менше 5 В, і плата може стати нестабільною. Якщо використовується більше 12 В, регулятор напруги може перегрітися і пошкодити плату. Рекомендований діапазон-7V-12V!діапазон становить від 7 до 12 вольт. <е> Корисні посилання:  <вулик>
