автомобільна антена 7в1 Poynting-3-17B LTE GPS
POYNTING
Автомобільна широкосмугова антена 7в1 Poynting незважаючи на-3-17 4x4 LTE (незважаючи на) 6,2 дбі; 2x2 Wi-Fi (незважаючи на) 7 дбі; GPS/ГЛОНАСС 21 дбі в чорному
незважаючи на-3 - 17 це високопродуктивна багаточастотна антена 7в1, що забезпечує чотири мережі стільниковий зв'язок, два Wi-Fi і антена GPS / ГЛОНАСС. Чотири стільникові антени незважаючи на (для 2G / 3G / 4G) включають сучасні діапазони від 690 МГц до 2700 МГц, а також нові новий спектр LTE та 5G для діапазонів CBRS 450 МГц та 3,5 ГГц, який стає популярні в різних міжнародних стільникових мережах LTE. Надширокосмугова продуктивність антени дозволяє використовувати її різними операторів і різних технологій і готова до майбутніх стільниковим технологіям до 3,8 ГГц для додатків 5G. антена також забезпечує два окремих дводіапазонні антени Wi-Fi, що забезпечують одночасне 2,4 ГГц і 5 ГГц на кожній в ефірі з можливістю 2x2 незважаючи на. Сьома антена-високоефективна активна система GPS / ГЛОНАСС працює до -40 ° C. незважаючи на-3 - 17 перевершує продуктивність більшості конкурентів завдяки увазі до дизайну цієї високопродуктивної антени. Шаблон випромінювання всіх випромінюючих елементів забезпечують відмінну баланс між багатонаправленістю, різноманітністю моделей і хорошими радіаційні здібності на бажаній висоті. Це важливий критерій для транспортний і морський ринок. для чого антена була спеціально спроектований. Основні сфери застосування-комерційні / промислові транспортні засоби, Морські, M2M та інші системи IoT, що використовують широкий спектр технологій радіо, зберігаючи при цьому перспективну функціональність в широкий діапазон частот.
Особливості продукту
- Ультраширокосмугові смуги 410 МГц до 470 МГц, 690 МГц до 2700 МГц і 3400 Мгц до 3800 МГц
- продумана конструкція декоррельованих антен забезпечує кращу продуктивність, незважаючи на як в діапазоні Wi-Fi (дводіапазонний), так і в мережі
- Вищевказані функції підтримуються в діапазоні від 698 МГц до 5800 МГц у відповідних діапазонах і діапазонах 450 МГц
- включає високоефективну антену GPS / ГЛОНАСС
- ретельна механічна конструкція забезпечує міцність, стійкість до корозія, вода і пил (IP68)
- не залежить від площини заземлення: незважаючи на-3 він має внутрішню площину заземлення, що робить антену придатною для застосування на всіх типах поверхонь
застосування антени
- транспорт широкосмуговий доступ та розповсюдження Wi-Fi, Автоматизація та телеметрія для автобусів, комунальні транспортні засоби, вантажівки та транспортні засоби безпеки громадськості
- Промислова автоматизація, роботизовані машини та інші системи M2M телеметрія
- автоматизація сільського господарства та сільського господарства, така як М2М і IoT
- широкосмугове стільникове з'єднання з Wi-Fi для суден Морські / човни (внутрішні і прибережні судна)
- зв'язок транспортних засобів гірничодобувної промисловості та машинобудування, телеметрія і автоматизація (M2M і IoT)
графіки продуктивності антени
хвильовий коефіцієнт напруги (VSWR) *
VSWR є вимірювання ефективності передачі радіочастотної потужності від джерела потужність через лінію передачі для навантаження. В ідеальній системі 100% енергія передається, що відповідає КСВ 1: 1, хоча-3-17 забезпечує відмінну продуктивність на всіх діапазонах з КСВ ≤2,5: 1 на рівні 90% смуги
* вимірюється при довжині дроту близько 2 м, заземлення 650 x 650 мм і невикористовувані порти з навантаженням 50?
посилення в dBi
5,8 дбі пікове посилення у всіх діапазонах від 410-3800 МГц,
- посилення при 410-470 МГц: 1 дбі
- посилення при 690-960 МГц: 3,5 дбі
- посилення при 1710-2700 МГц: 5,8 дбі
- посилення при 3400-3800 МГц: 4 dBi
посилення у dBi
7 дбі пікове посилення у всіх діапазонах від 2400-2500 і 5000-6000 МГц
- Посилення при 2400-2500 МГц: 5 дбі
- посилення при 5000-6000 МГц: 7 dBi
шаблони радіація
моделі випромінювання - WiFi
Моделі випромінювання - GPS
Презентація автомобільної антени POYNTING SAZ-3 - 15 5в1 (відео)
посилання :https://www.youtube.com/watch?v=5iD6oDwlxP4

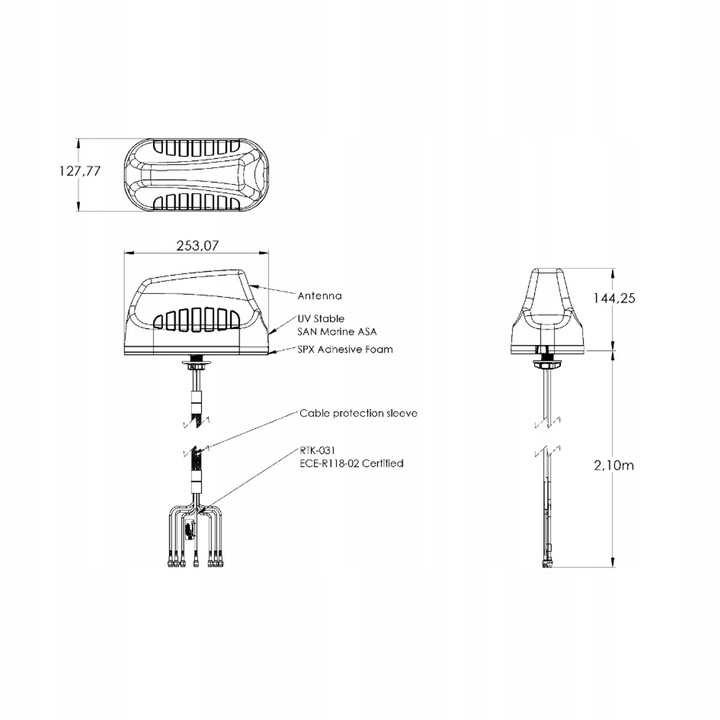

Технічна характеристика
Натисніть тут, для повної технічної документації антени.
