BCS-ZA1206/UPS/H
BCS
буферне джерело живлення BCS-ZA1206/UPS/H

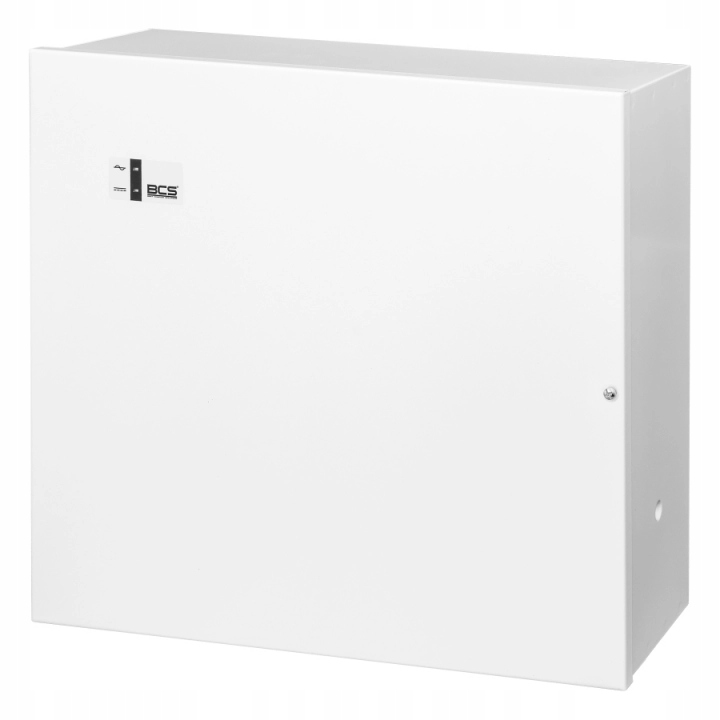

BCS-ZA1206/UPS/Hце буферне джерело живлення у внутрішньому корпусі (з місцем для двох акумуляторів 18AH). Адаптований для ефективної роботи в системах відеоспостереження, контролю доступу і т.д. пристрій є зручним рішенням проблеми буферного живлення камер і інших пристроїв відеоспостереження, що вимагають безперебійного живлення. Блок живлення BCS-ZA1206 / UPS / H дозволяє створювати розподілені системи моніторингу з центральним буферним живленням.
системи пристрою розраховані на роботу зі свинцево-кислотними або сухими батареями типу SLA. Пристрій укладено у внутрішній корпус BCS-H, що є зручним рішенням проблеми естетичної установки пристроїв моніторингу та завершення проводки всередині будівель. Корпус виготовлений із сталевої пластини, покритої порошковим покриттям напівглянцевого білого кольору.
властивості блоку буферної BCS-ZA1206/UPS/год:
- комплексне рішення для живлення пристроїв відеоспостереження в małogabarytowej корпусі
- низький нагрів всередині корпусу завдяки високій ефективності блоку живлення
- опір короткого замикання і перевантаження
- стійкість до перепадів напруги, як з боку мережі 230 В змінного струму і виходу блоку живлення
технічні характеристики BCS-ZA1206/ups/h батарея 2x акумулятор гелевий або AGM 12 V / 18AH вихідна напруга 12 В пост. СТРУМУ +/- 15% вихідний Струм 6 А Потужність блоку живлення 72 В, Ккд 90% @ 70 В, вхідна Напруга 190~260 в ЗМІННОГО струму, 50 Гц Струм зарядки акумулятора 1 А або 2 А (вибирається zworką JP1) Захист по входу дбж Запобіжник, інерційний 3,15 А Захист виходу харчування
- Живлення від мережі:
- Електронний захист від перевантаження на рівні 9 A (при короткому замиканні може знадобитися перезавантажити дбж)
- Робота від акумулятора
- плавкий Запобіжник 6,3 A
Захист ланцюга акумулятора
- Захист від зворотного підключенням акумулятора і перевантаження:
- плавкий Запобіжник 6,3 A
- Захист від глибокого розряду:
- Відключення акумулятора для напруги нижче 10,2 V з автоматичним поверненням після подачі мережевої напруги
Індикація роботи
- LED1 (жовтий) - наявність напруги мережі
- LED2 (зелений) - наявність вихідної напруги
- LED3 (червоний) - зарядка акумулятора
Виходи технічні характеристики
- OUF – немає напруги +DC_OUT
- ACF – відсутність напруги AC
- Виходи типу " відкритий колектор з максимальної навантаженні 50 ма (кожен вихід)Запуск при відсутності живлення від мережі
Запуск при відсутності живлення ЗМІННОГО струму і Автоматичне увімкнення після підключення акумуляторної батареї Конструкція корпусу
Корпус BCS-H
- Матеріал корпусу - пластик
- Колір сірий (RAL7035)
- Встановлені сальники 1x M16, 1x M20
Монтаж усередині корпусу Клікер шпильки кріплення, монтажні отвори з кроком 10,8 мм Монтаж настінний Монтаж через монтажні отвори 6мм Ступінь захисту IP20 робоча Температура -10 ~ +40°C габаритні Розміри 450 x 400 x 140 мм Вага 4,2 кг
