BNC 6 роз'єм стиснення майстер для RG-6 CCTV
В наявності
Артикул
8543198904
100,00 грн.
компресійний роз'єм BNC 6 MASTER для кабелю RG-6
Ми пропонуємо безкоштовні обтискні компресійні роз'єми на проводах, куплених на наших аукціонах.
монолітний, виготовлений з латуні з нікелевим покриттям, роз'єм BNC призначений для кабелів RG-6. Найвища точність виконання впливає на зовнішній вигляд і якість з'єднання. Правильний Затискач дуже простий і дає гарантію правильного і стабільного з'єднання протягом тривалого часу.
центральний провід коаксіального кабелю при вставці в роз'єм центрується і надходить в правильно підготовлене глухе отвір. Спеціальний елемент забезпечує електричний контакт проводу з роз'ємом для запобігання утворення перешкод при переміщенні проводу.
компресійний роз'єм BNC 6 MASTER призначений для кабелів:
- RG-6 Cu
- RG-6 CU PE
відмітні особливості
- широка смуга пропускання,
- можливість багаторазового від'єднання кабелю без втрати якості з'єднання (рекомендується навіть для вимірювальних
- дуже невелике загасання по всій робочій смузі,
- відмінне відповідність лінії передачі по всій робочій смузі,
- дуже простий і швидкий монтаж - спосіб обтиску: поздовжнє стиснення,
- правильно затиснутий роз'єм дуже важко відірвати від дроту,
- розмірно відповідає проводам типу RG-6,
- конструкція цього роз'єму захищена численними патентами.
професійна компресійна вилка BNC відповідає всім рекомендаціям SCTE (товариства інженерів кабельного зв'язку) для роз'ємів цього типу.

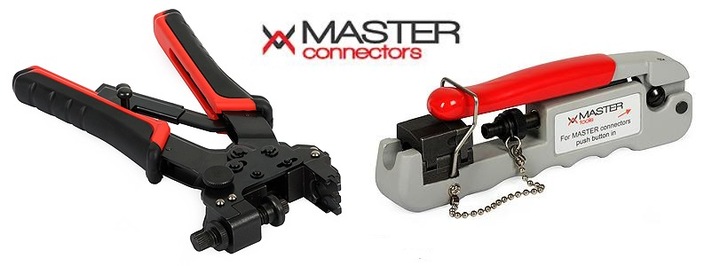

для затиску використовуйте один з майстер-щипців, доступних на наших аукціонах.

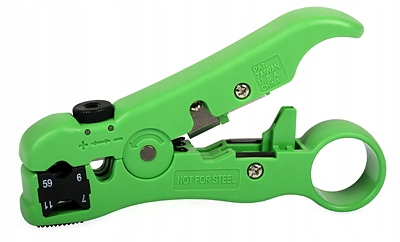

для зачистки проводів найкраще використовувати інструмент для зачистки проводів, доступний на наших аукціонах.
процес обпресування роз'єму на дроті дуже простий і швидкий:
- підготувати провід, відкривши центральну жилу довжиною 6.5 +/-1.4 мм і оплетку діелектрика довжиною 7.5 мм
- оплетку потрібно вивернути на зовнішню шину
- підготовлений провід вставити в роз'єм
- затиснути обтискним інструментом
ТЕХНІЧНІ характеристики:
- імпеданс [Ω]: 75
- діапазон частот [МГц]: 5-2400
- тип роз'єму: BNC прямий (штекер)
- Розмір [мм]: 8.4
- тип монтажу: поздовжнє стиснення
- припій: немає
- монтаж в корпусі: немає
- матеріал: латунь 360
- зовнішній монтаж: так
- підготовка проводу [мм]:6.5 - центральна жила, 7.5 - діелектрик, 7.5 - екран
