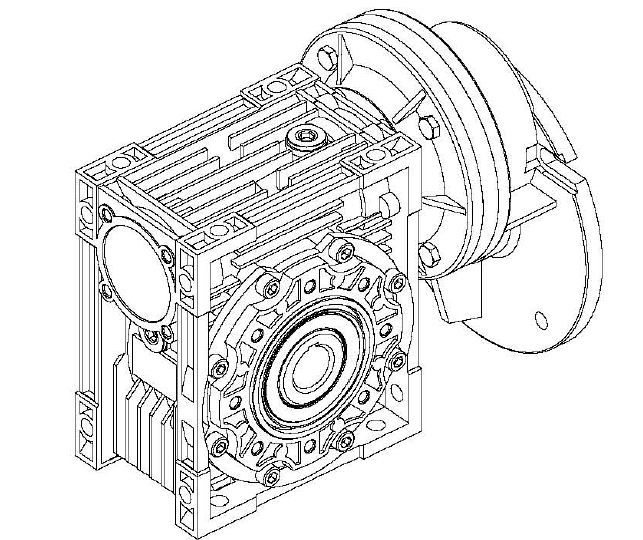

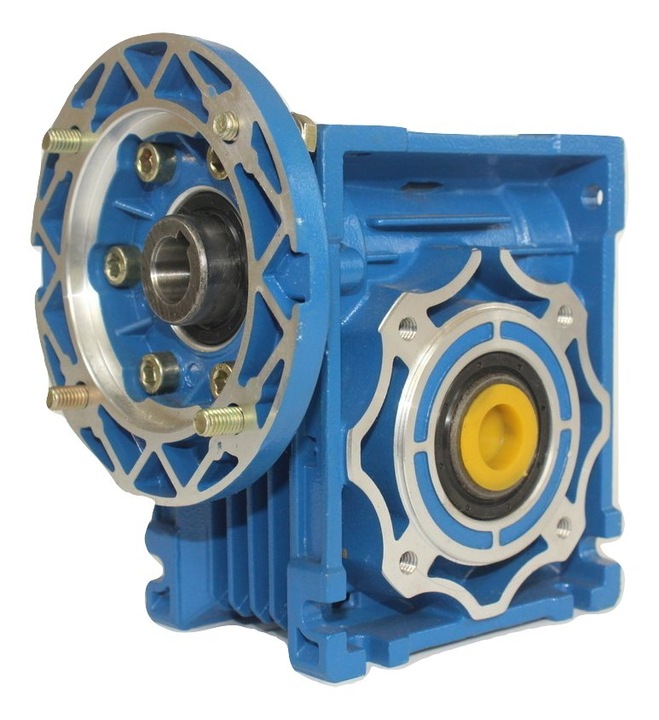

черв'ячна передача NMRV 075 1/80 80b14 . Це позначення можна прочитати наступним чином:
NMRV - тип редуктора-черв'ячний з порожнистим валом
075-Механічний Розмір
1/80-передавальне відношення
80b14-монтажний фланець двигуна типу B14 (малий).
розмір фланця - 80
Трансмісія Нова, залита маслом-готова до установки

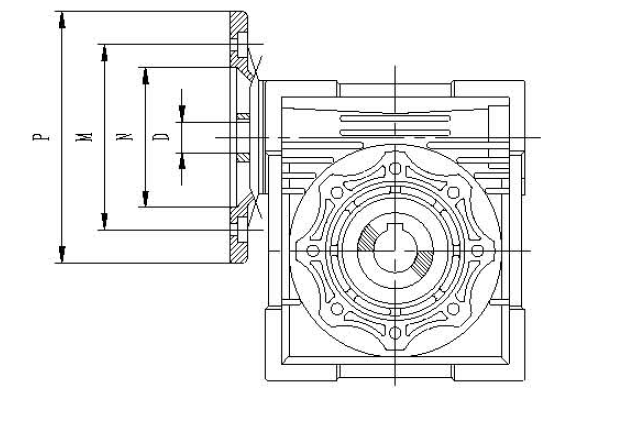

розміри фланця 80B14.
P = 120 мм
M = 100 мм
N = 80 мм
D = 19 мм
Примітка

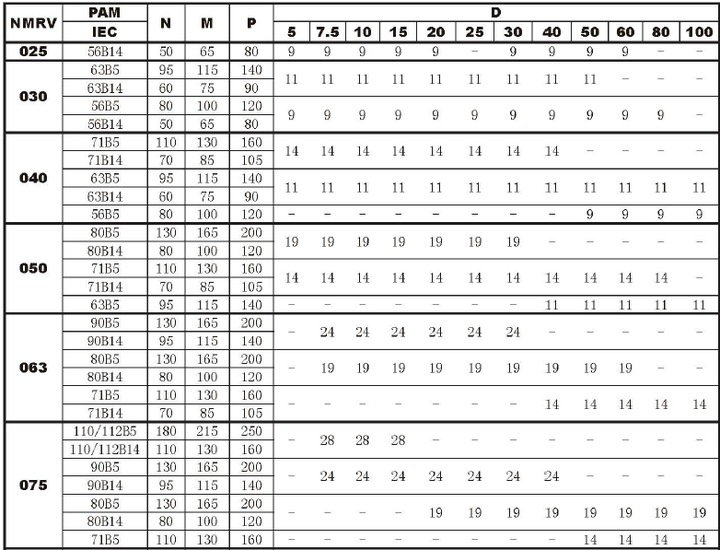

Фланці взаємозамінні. якщо фланець, зображений на малюнку, не підходить - є можливість оплатити замовлення редуктора з іншим після попередньої консультації (розміри фланців доступні в таблиці нижче).
отвір D не підходить для двигуна?перевірте редукторні втулки (нижче) у продуктах, рекомендованих для цієї трансмісії.

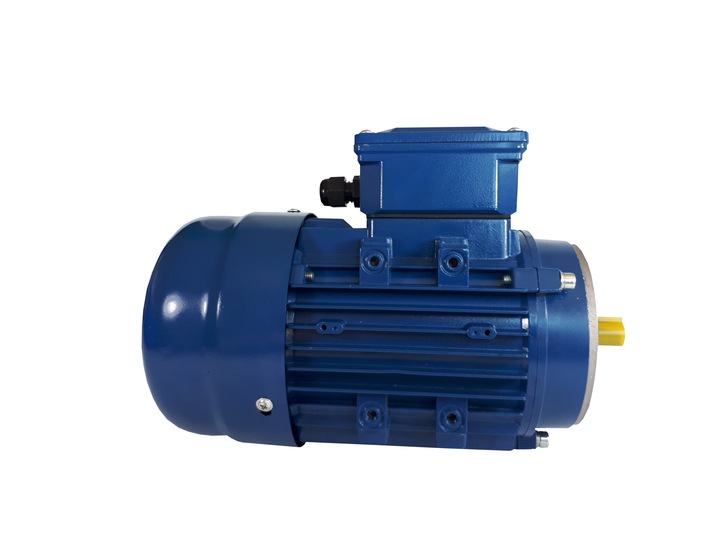

типові асинхронні двигуни, рекомендовані для цієї трансмісії:
0,37 кВт, N = 900/1400 об / хв
0,55 кВт, N = 1400/2800 об / хв
0,75 кВт, N = 2800 об/хв
Примітка: вибір потужності двигуна залежить від передавального числа, кількості обертів, типу і умов роботи приводу. Наведені вище дані є оціночними даними, наданими виробником трансмісії , які передбачають спокійну і рівномірну роботу без перевантажень.
Рекомендовані продукти для цієї трансмісії з нашого асортименту:
редукторні втулки з розмірами: (9/11, 11/14, 14/19, 19/24, 24/28, 28/32) з набором пазів.
мотор-редуктори в комплекті
асинхронні двигуни (1 і 3 фази, 1, 2 і 3 поля, спеціальні) іІнвертори U/F і Vector
Фланці двигуна B5 і B14

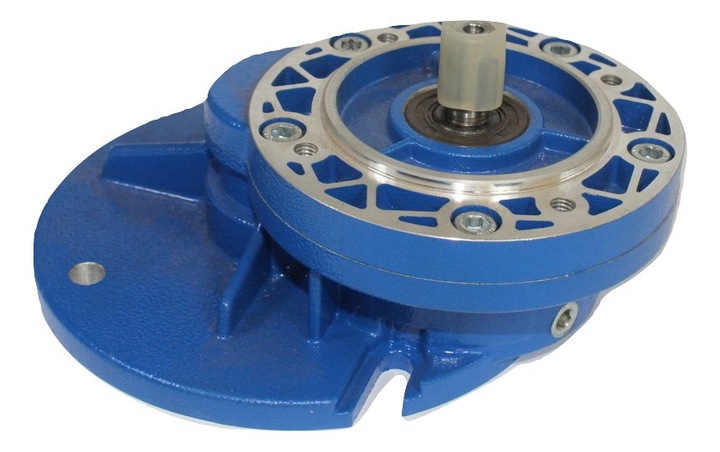

циліндричні насадкидля збільшення передавального числа (стандартне передавальне число 1/3):
комплектні комплекти для з'єднання редукторів і здавальних валів:
у нас також є трансмісії інших типів, Варіатори та прилади.
ми є професійним постачальником компонентів трансмісії. Ми пропонуємо допомогу у виборі та налаштуванні елементів приводу .
