пропозиція відноситься до:

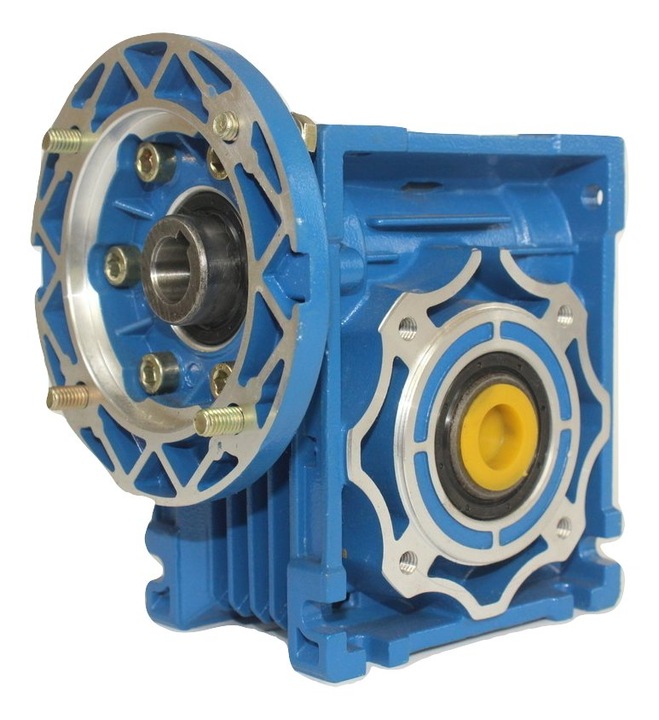

черв'ячна передача NMRV 090 1/20 100b14 . Це позначення можна прочитати наступним чином:
NMRV - тип редуктора-черв'ячний з порожнистим валом
090-Механічний Розмір
1/20-передавальне відношення
100b14-монтажний фланець двигуна типу B14 (малий).
розмір фланця - 100
Трансмісія Нова, залита маслом-готова до установки

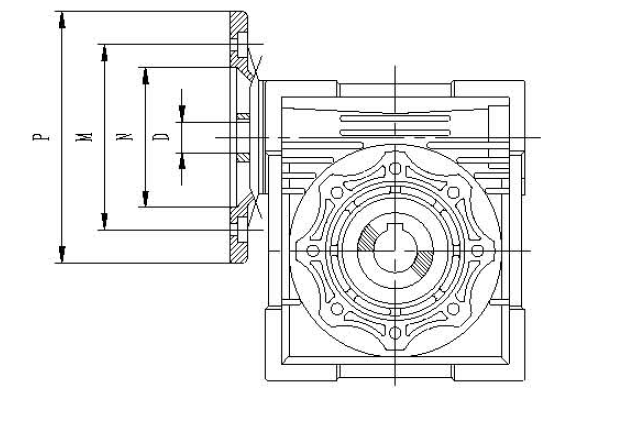

розміри фланця 100b14.
P = 160 мм
M = 130 мм
N = 110 мм
D = 28 мм
Примітка

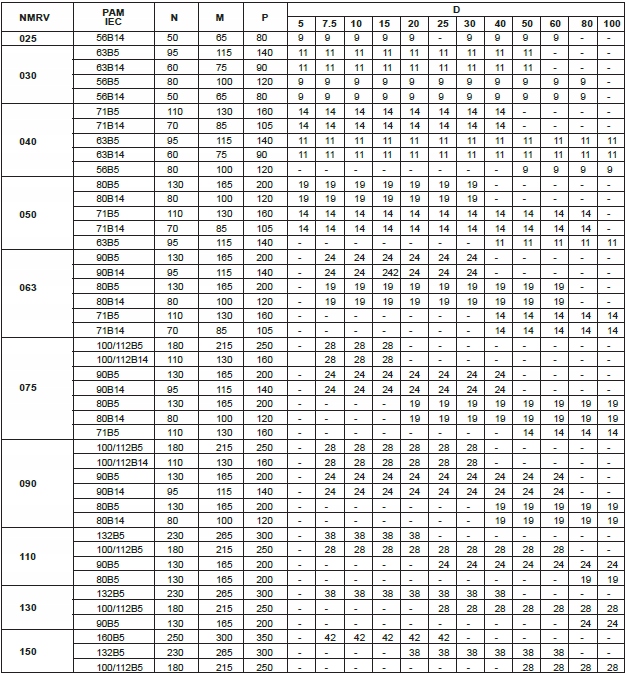

Фланці взаємозамінні. якщо фланець, зображений на малюнку, не підходить - є можливість оплатити замовлення редуктора з іншим після попередньої консультації (розміри фланців доступні в таблиці нижче).
отвір D не підходить для двигуна?перевірте редукторні втулки (нижче) у продуктах, рекомендованих для цієї трансмісії.
типові асинхронні двигуни, рекомендовані для цієї трансмісії:
1,5 кВт, 900 об/хв, 1400 об/хв, 2800 об/хв
2,2 кВт, 900 об/хв, 1400 об/хв, 2800 об/хв
3.0 kW, 2800 об/хв
4.0 kW, 2800 об/хв
Примітка: вибір потужності двигуна залежить від передавального числа, кількості обертів, типу і умов роботи приводу. Наведені вище дані є оціночними даними, наданими виробником трансмісії , які передбачають спокійну і рівномірну роботу без перевантажень.
Рекомендовані продукти для цієї трансмісії з нашого асортименту:
редукторні втулки з розмірами: (9/11, 11/14, 14/19, 19/24, 24/28, 28/32) з набором пазів.
мотор-редуктори в комплекті
асинхронні двигуни (1 і 3 фази, 1, 2 і 3 поля, спеціальні) іІнвертори U/F і Vector
Фланці двигуна B5 і B14
циліндричні насадкидля збільшення передавального числа (стандартне передавальне число 1/3):
комплектні комплекти для з'єднання редукторів і здавальних валів:
у нас також є трансмісії інших типів, Варіатори та прилади.
ми є професійним постачальником компонентів трансмісії. Ми пропонуємо допомогу у виборі та налаштуванні елементів приводу .
