DMX512 декодер LED Dimmer Driver RGBW контролер

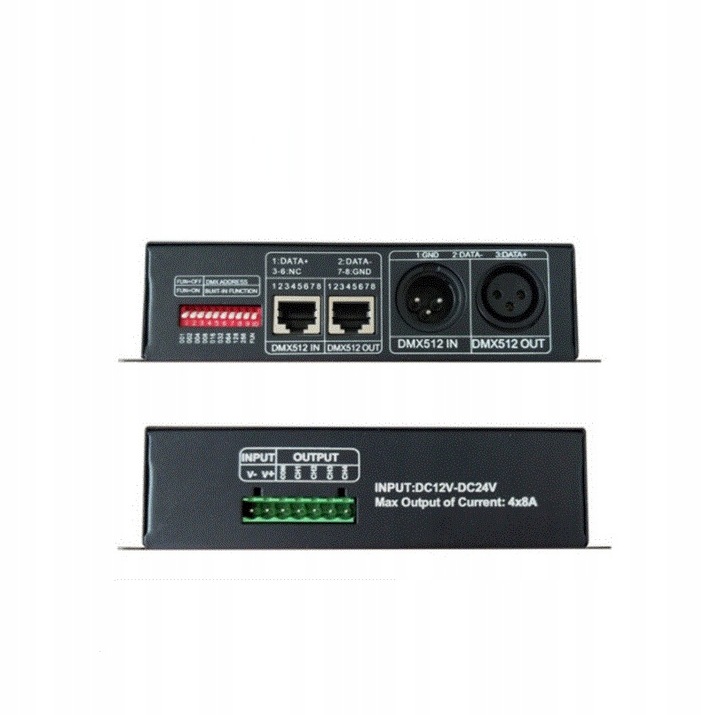

DMX512 Decoder LED Dimmer Driver RGBW Controller DMX-512 3/4 Channels Decoder Controller Dimmer For RGBW LED Strip--Model: dmx512-4ch Name: DMX512 decoder Product description DMX decoder adopts advanced computer control chip to receive DMX-512 standard digital control signal widely used in the world and convert it into PWM Controller signal to drive led; it can be connected to the DMX Цифрова консоль, і вона може збільшити декодер, щоб безперервно розширювати вихідний канал, щоб домогтися більшого затемнення або зміни різних ефектів програми. Коли декодер не підключений до консолі DMX, машина може використовуватися як контролер синхронізації для синхронного управління кількома декодерами та світлодіодними лампами. performance parameter ? робоча температура: - 20-60 ? ? напруга живлення: 12V ~ 24V ? output current: rated current of each circuit: 4A / CH or 8A / CH (optional);? вихідна потужність: 4A} 12V: lt; 192W, 24V: lt; 384W 8A 12V: lt;384W, 24V: lt; 768w ? Розмір контролера: l166xw67 × H41mm ? упаковка розмір коробки: L176 × H84 × X50mm ? Вага нетто: 360 г ? gross weight: 408g ? channel: 4 channels ? DMX512 стандарт: DMX512 / 1990 ? опис інтерфейсу плагінів XLR: інструкції: 1, Встановлення адреси декодера для кожного декодера займає 4 адреси та використовує перемикач кодування для встановлення адреси. Bits 1-9 of the encoding switch are binary value encoding switches for setting the starting address code of DMX512. Bit 1 is the lowest bit and bit 9 is the highest bit. A total of 511 address codes can be set. DMX512 start address code = the sum of bit values of 1-9 bits of the encoding switch. Turn the encoding switch down (on, set to "1"), щоб obtain the bit value of this bit; turn the encoding switch up (set to" 0"), then the bit value of this bit is 0. DMX512 signal can be received only when the encoding switch fun = off (set to "0"). Ви можете вибрати кодову номеронабирательную позицію і вибрати канал через кодовий комутатор:?? 1 2 3 4 5 6 7 8 9 10 ?? 1 2 4 8 16 32 64 128 256 FUN 1. Example 1: As shown in Figure 1, set the DMX512 start address code to 37, set the 6th, 3rd and 1st positions of the encoding switch to "1", and the other positions to"0". At this time, the sum of bit values of bits 1-9 of the encoding switch is 32 4 1, that is, the DMX512 start address code 37. Наступні три канали - 38, 39 і 40. 2. Example 2: As shown in Figure 2, set the DMX512 start address code to 328, set the 9th, 7th and 4th positions of the encoding switch to "1", and the other positions to"0". At this time, the sum of bit values of bits 1-9 of the encoding switch is 256 64 8, that is, the DMX512 start address code 328. Наступні три канали - 329330 та 331. 2, Instructions for other functions 1. Test function: the 10th bit of the dial switch is "fun", which is a function key. Коли fun = off, it is the function of DMX512 decoder and receives DMX512 signal. When fun = on, the decoder test function is shown in Figure 3 (channel 1 is connected with red light, channel 2 is connected with green light, and channel 3 is connected with blue light): 1-9 switch off: Black Switch 1 = on: Red Switch 2 = on: Green Switch 3 = on: Blue Switch 4 = on: yellow Switch 5 = on: Purple Switch 6 = on: cyan Switch 7 = on: white Switch 8 = on: градієнт (8 speed Selection) 2. Speed selection of jump and gradient effect when the decoder tests the function, when switch 8 = on, it is a seven color jump effect, and when switch 9 = on, it is a full-color gradient effect. Each effect has 8 speeds: 1-7 switch = off: speed of gear 0 Switch 1 = on: 1st Speed Switch 2 = on: 2nd Speed Switch 3 = on: 3rd Speed Switch 4 = on: 4th Speed Switch 5 = on:5th gear Speed Switch 6 = on: 6th speed Switch 7 = on: 7th gear speed (slowest) As shown in Figure 4, when multiple switches are on at the Легенда: коли все перемикачі набору знаходяться на, декодер перевіряє градієнтний ефект функції, і швидкість зміни 7 (повільна швидкість) як показано на малюнку 4, коли кілька перемикачів знаходяться на одному і тому ж часу, перемикач з великим значенням. Legend when all dial switches = on, the decoder status is: test the gradient effect of the function, and the change speed is 7. На додаток, коли сигнальний індикатор (зелене світло) спалахує повільно, це вбудовано в ефект зміни декодера. Коли контролер DMX512 увімкнено, індикатор сигналу швидко спалахує. Wiring instructions: Matters needing attention: (для внутрішнього використання тільки і застосовного до освітлювального обладнання) 1. Вхідна напруга контролера dc12-24V, яке необхідно використовувати з адаптером живлення. Не вводьте directly at high voltage or other voltages. Будь ласка, зверніть увагу на безпеку при підключенні. 2. Please connect the power supply, controller and lamp in the power-off state, and then power on after connecting. Будь ласка, не підключайте позитивні та негативні поля введення та виведення назад. 3. Будь ласка, не перевантажуйте використання, Інше обладнання буде пошкоджено або життя служби буде порушена. 4. Будь ласка, не використовуйте в середовищі з високим пилом і високою температурою. Якщо це не використовується протягом тривалого часу, будь ласка, вимкніть владу. 5. Не професійні інженери не повинні відмовлятися, відмовлятися або замінювати деталі тим, хто повинен уникати пошкодження обладнання.
