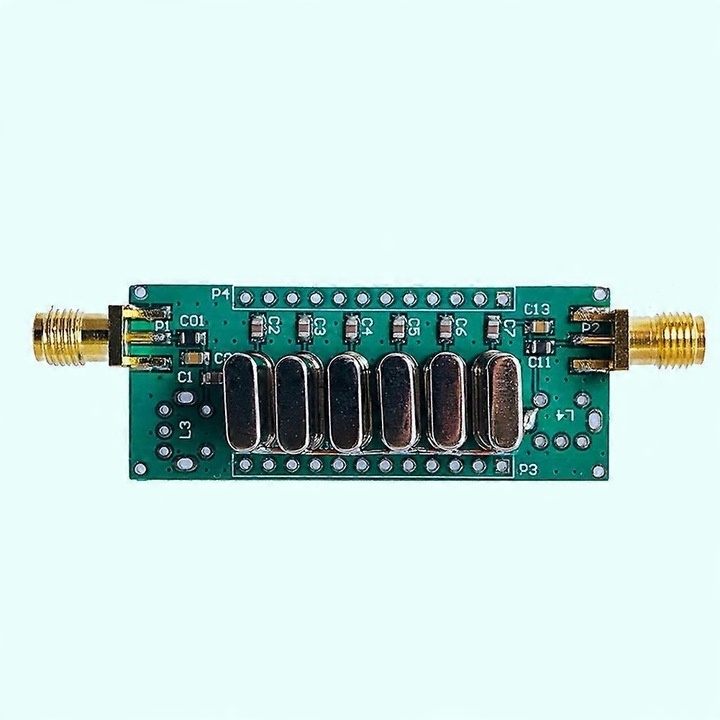

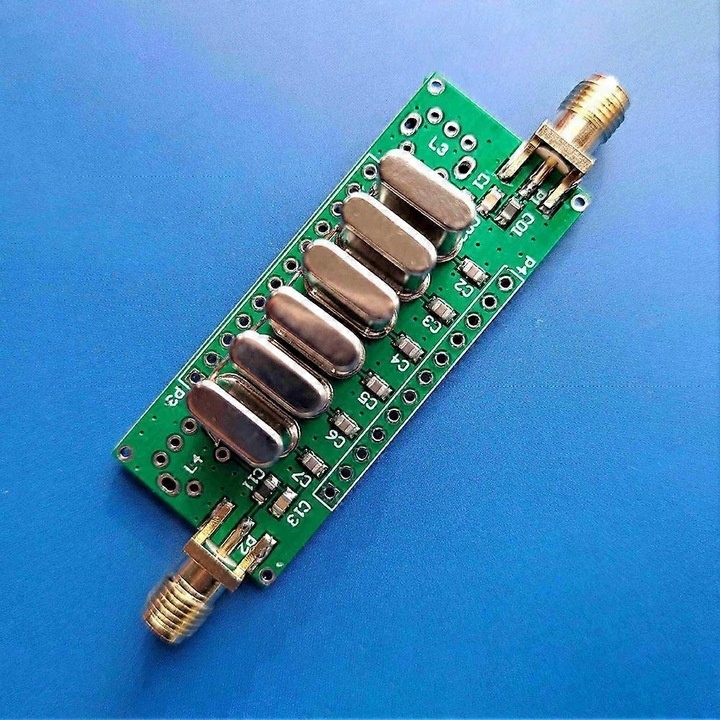

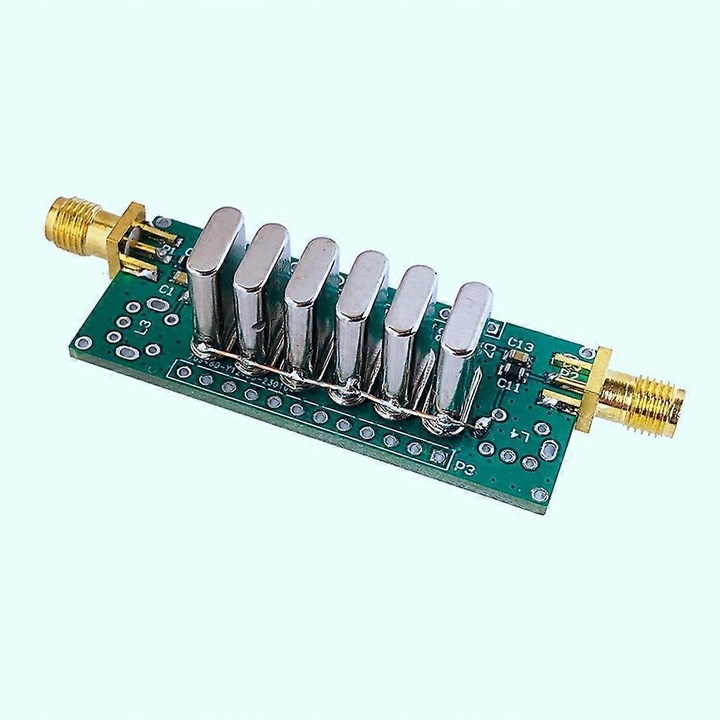

Фільтри SSB 9 МГц для однопозиційної смуги та CW

1, одностороння стяжка виготовлена з частотою кристала 9 МГц, а виробнича форма-Тип Кона, фільтр типу Кона також являє собою схему узгодженого однопрохідного, простого і практичного ефекту. 2, Виробництво однопотокового ланцюга є дуже важливою частиною, різні виробники різних партій параметрів кристала сильно відрізняються, просто за теоретичними розрахунками виробництво фільтра в основному не дуже корисне, що також є важливою причиною відмови багатьох гравців у виробництві схеми. 3, Якщо існує скалярна або векторна мережа з високою роздільною здатністю, вона в основному виконується за теоретичним керівництвом, легше досягти успіху, але також вимагає багато експериментів і багаторазових Коригувань параметрів, що також однак ефект, виконаний за допомогою інструменту, все ще гарантований. Параметри цього стану 9M z такі: a, центральна частота становить близько 8,998 МГц; b, смуга пропускання -6 дБ становить близько 2,3 кГц; C, втрата центральної частоти становить близько -4,73 дБ; d, коефіцієнт відхилення близький до 100 ДБК: e, фільтр використовує схему узгодження імпедансу LC, щоб зробити імпеданс обох кінців 50 Ом, без ланцюга LC імпеданс обох кінців становить близько 120 Ом. Імпеданс на обох кінцях без ланцюга LC становить близько 120 Ом. Колір: зелений Матеріал: АБС-пластик посилка в комплект входить: 1 х односмугові фільтри тільки вищевказана посилка, інші товари не включені. Примітка: відбиття світла і різні дисплеї можуть привести до того, що колір товару на зображенні буде трохи відрізнятися від реального. Допустима похибка вимірювання становить + / - 1-3 см.
