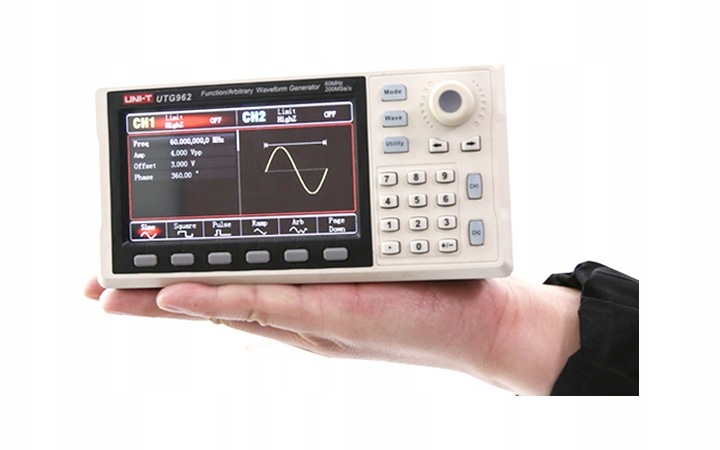

Функціональний генератор UTG932E 30MHZ 200MSa / s
В наявності
Артикул
15130432521
17 175,00 грн.
utg932e функціональний генератор 30MHz 200MSa / s
Unit UTG932E-це універсальний і довільний генератор функцій, який надає широкі можливості для генерації різноманітних сигналів. Завдяки ширині смуги пропускання 30 МГц і дозволу регулювання частоти 1 мкгц користувач має точний контроль над генерованими сигналами. Маючи два канали, довжина хвилі досягає 4kpts і вертикальне дозвіл 14 біт. Генератор дозволяє точно створювати різні сигнали, включаючи синус, прямокутник, трикутник, імпульс, шум, DC і довільних сигналів. Завдяки різним режимам роботи, таким як розгортка, модуляція і закритий вихід, а також типам модуляції, включаючи AM, FM, PM, FSK, UTG932E забезпечує гнучкість для реалізації різних додатків. Він також забезпечує точне управління амплітудою генеруються сигналів в діапазоні від 1mvpp до 10vpp зі збереженим вихідним імпедансом на рівні 50 Ом. Додаткові функції, такі як сигнал синхронізації Sync з діапазоном від 1 МГц до 2 МГц, захист каналу від перевантаження і осередки пам'яті для 24 довільних сигналів, роблять UTG932E повноцінним інструментом для генерації сигналів. Крім того, легко читається TFT РК-дисплей з роздільною здатністю 480 x 272 пікселів і інтуїтивно зрозумілий користувальницький інтерфейс забезпечують зручну роботу. Можливість створення довільних сигналів за допомогою програмного забезпечення на комп'ютері, роз'єм USB для зв'язку з комп'ютером і стандартні роз'єми BNC для підключення виходу генератора роблять UTG932E надійним інструментом для професіоналів, яким потрібна точність і універсальність в генерації сигналів.
переваги генератора Uni-T
- широкий діапазон частот: від 0,01 Гц до 60 МГц
- різні форми сигналів: синусоїдальна, прямокутна, трикутна, трапецієподібна, шумова, імпульсна, DC
- висока точність: точність частоти до 0,01%, точність амплітуди до 0,5%
- низький вміст гармонік: THD & lt; 0,1%
- вбудований AM / FM / PM модулятор: частота модуляції до 10 кГц, глибина модуляції до 100%
- великий РК-дисплей: 3,5 дюйма, роздільна здатність 320x240 пікселів
- інтерфейс USB: для управління генератором з комп'ютера
- компактний корпус: легко носити і зберігати
приклади використання
- тестування та ремонт електронних пристроїв: генератор може використовуватися для генерації тестових сигналів для перевірки роботи різних електронних компонентів, таких як підсилювачі, фільтри та цифрові чіпи.
- прототипування та проектування електронних схем: генератор може використовуватися для генерації сигналів, необхідних для тестування прототипів електронних схем.
- освіта: генератор може використовуватися для демонстрації різних електричних та електронних явищ у школах та коледжах.
-хобі: генератор може використовуватися для генерації сигналів для різних хобі-додатків, таких як генерація звуку або управління двигунами.
технічні параметри
- виробник: Uni-T
- модель: UTG932E
- функціональний генератор, довільний генератор
- смуга пропускання:30 МГц
- дозвіл регулювання частоти: 1 мкгц
- частота дискретизації:200msa/s
- вертикальне дозвіл: 14 біт
- кількість каналів: 2
- довжина хвилі:4kpts

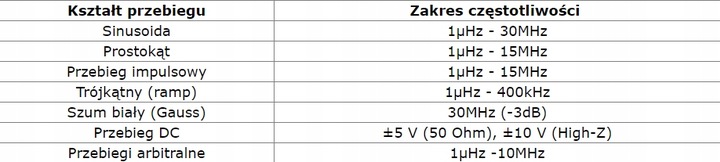

- генеруються форми хвилі: синус, прямокутник, трикутник, імпульси, шум, DC, довільні форми хвилі
- режим роботи: розгортка, модуляція, безперервний, закритий вихід

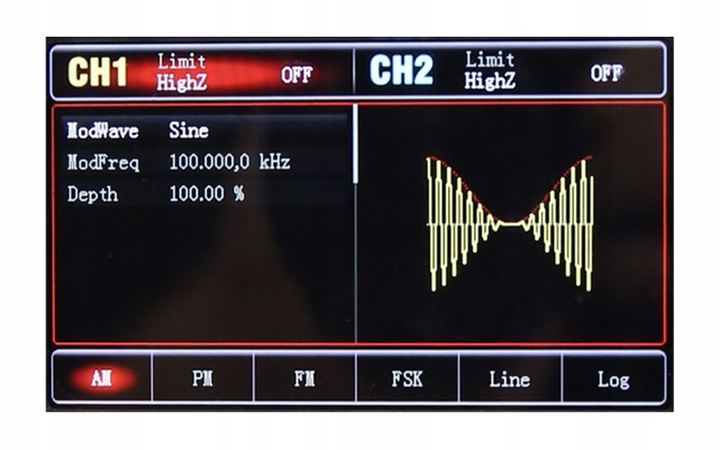

- тип модуляції: AM, FM, PM, FSK, лінійний, логарифмічний
- амплітуда генерується форми хвилі: >
- ⇒ до 10 МГц: 1mvpp - 10VPP (50 Ом)
- ⇒ До 30 МГц: 1mvpp - 5vpp (50 Ом)
- вихідний опір50 Ом
- Синхронізація сигналу:1uhz - 2MHZ
- захист каналу від перевантаження
- комірки пам'яті на 24 довільних сигналу
- легко читається дисплей
- інтуїтивно зрозумілий користувальницький інтерфейс
- довільні сигнали, створені в програмному забезпеченні для ПК
- напруга живлення 5V / 2A
- роз'єм 5,5/2,5 мм для живлення пристрою
- роз'єм USB для зв'язку з комп'ютером
- включення/вимикання живлення
- включення/вимикання каналів за допомогою кнопок
- управління li>
- стандартні роз'єми BNC для підключення виходу генератора
- роз'єм BNC FSK/CNT/sync
- РК - дисплей TFT 4,3"
- роздільна здатність дисплея: 480 x 272 пікселів
- робоча температура: 10°C-40°C
- розміри: 172 x 90 x 68 мм
- вага: 330 li>
генерація сигналу
більш детальну технічну інформацію ви знайдете в завантажуваному файлі внизу аукціону!
в комплект входить
- 1 функціональний генератор UTG932E
- 1 Адаптер живлення 5 в
-1 кабель BNC-BNC
- 1 кабель USB-JACK 5,5 / 2,5 мм
- 1 кабель BNC-крокодил
- 1 оригінальна упаковка
