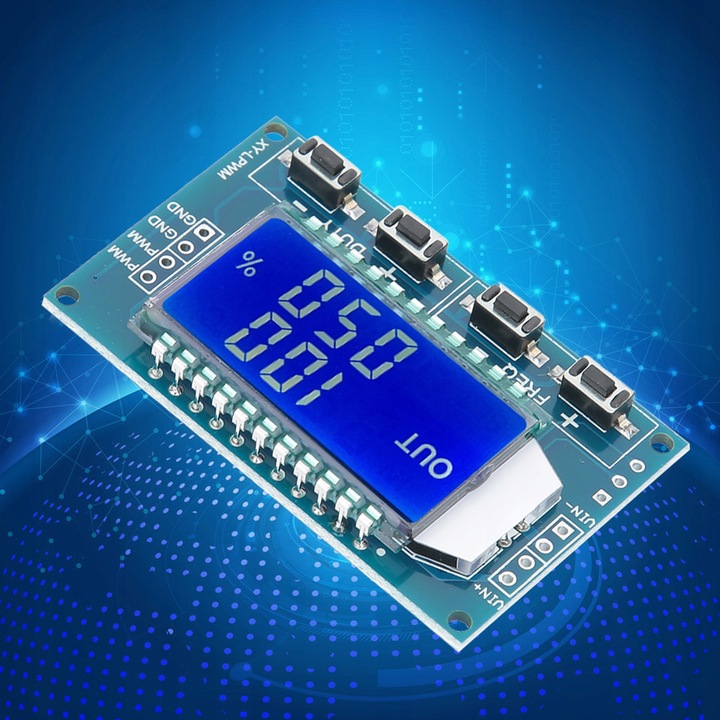

Генератор прямокутної хвилі PWM Pulse регульований

функція:

1. Частота і робочий цикл РК-дисплея, дуже чіткий, вихід PWM може бути встановлений окремо частота і робочий цикл.

2. Широкий діапазон частот і висока точність.

3. Послідовна зв'язок доступна, більш зручна у використанні.

4. Модуль має 4 незалежні кнопки для налаштування частоти і робочого циклу. Він підтримує коротке натискання (збільшення або зменшення на одну одиницю) і тривале натискання (швидке збільшення або зменшення). Це дуже просто. Параметри автоматично зберігаються після установки без втрати.

5. Широкий спектр застосувань, таких як генератор прямокутних сигналів, генерація сигналу прямокутної хвилі, який керує контролером двигуна, генерація регульованого імпульсу та управління відповідною схемою.

специфікація:

• Тип товару: генератор сигналів
• робоча напруга: 3,3 ~ 30 в
• смуга частот: 1 Гц ~ 150 кГц
• точність частоти: 2% в кожному діапазоні
• ємність зарядки сигналу: 5 ~ 30 мА
• вихідна амплітуда: амплітуда ШІМ дорівнює напрузі живлення
• температура навколишнього середовища:-20 ~ + 70 ℃
• вага: 14 г / 0,49 унції (прибл.)

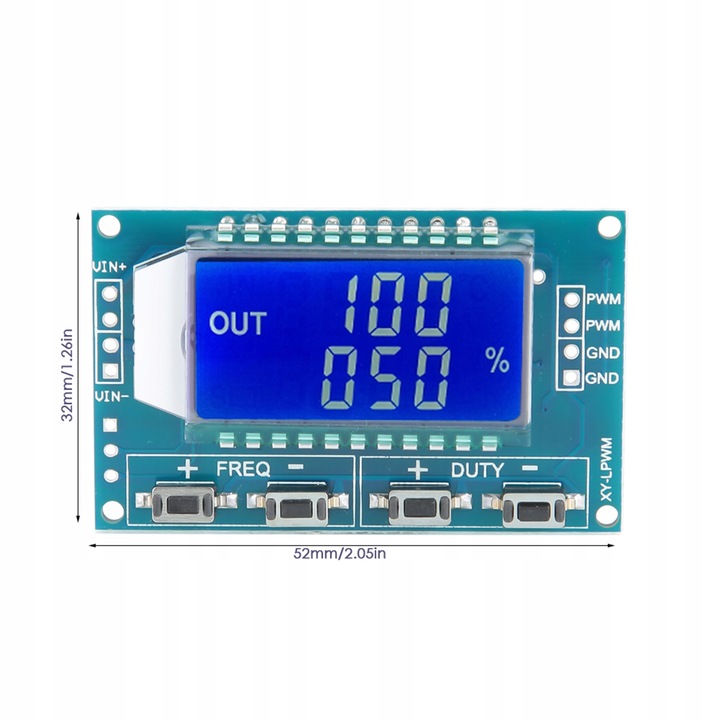

• опис модуля

1. XXX (без десяткової коми): мінімальна одиниця виміру становить 1 Гц, а діапазон значень-від 1 Гц до 999 Гц.

2. Мінімальна одиниця X. XX (десяткова крапка-сто цифр) становить 0,01 кГц, а діапазон значень - 1,00 кГц ~ 9,99 кГц;

3. ХХ.X (десяткова крапка - десять): мінімальна одиниця виміру-0,1 кГц; діапазон значень - 10,0 кГц ~ 99,9 кГц

4. X. X. X (десяткова крапка в десятках і сотнях): мінімальна одиниця виміру-1 кГц; діапазон значень-1 кГц ~ 150 кГц

• частотний дисплей: 100 означає вихідний імпульс ШІМ 100 Гц;
• 1,01 вказує, що ШІМ виводить імпульс 1,01 до;
• 54,1 вказує, що ШІМ відправляє імпульс 54,1 кГц;
• 1.2.4 вказує, що вихід ШІМ є імпульсом 124 кГц;
• коефіцієнт заповнення знаходиться в діапазоні від 0 до 100%.
• всі параметри налаштування зберігаються при відключенні живлення.
• сфера застосування:

1. Використовується як генератор прямокутних сигналів для генерації сигналу прямокутної Хвилі для експериментального розвитку;

2. Використовується для генерації сигналу прямокутної хвилі, який керує контролером двигуна;

3. Генерувати регульовані імпульси для використання MCU;

4. Генеруйте регульовані імпульси та схеми управління (такі програми, як регулювання швидкості затемнення ШІМ).

• управління послідовним портом (зв'язок на рівні TTL мікроконтролера)
• стандарт зв'язку: 9600 біт/з
• біти даних: 8
• стоп-біт: 1
• контрольна цифра: немає
• управління потоком: немає
• 1, Встановіть частоту PWM
• "F101": встановіть частоту 101 Гц (001~999)
• "F1.05": встановіть частоту 1,05 кГц (1,00~9,99)
• "F10.5": Встановіть частоту 10,5 кГц (10,0~99,9)
• "F1.0.5": Встановіть частоту 105 кГц (1.0.0~1.5.0)
• 2, встановіть робочий цикл PWM
• "dxxx": встановіть робочий цикл ШІМ на XXX; (001~100)
• наприклад, d050, встановіть робочий цикл ШІМ на 50%.
• 3, прочитайте параметри налаштування
• надішліть рядок "read" і прочитайте задані параметри.
• встановіть успіх, щоб повернутися: DOWN;
• Не вдалося відновити налаштування: FALL.

• 1 x генератор сигналів
