Гідравлічний шланг AK DN12 M22 D-500 275bar

гнучкі гідравлічні лінії поруч з жорсткими безшовними трубами використовуються в будь-якій силовій гідравлічній системі для передачі рідини. Їх великою перевагою є гнучкість, яка дає широкі можливості для монтажу і укладання в макеті, навіть у важкодоступних місцях. У разі поломки, поломки або витоку ці дроти можна легко замінити на нову модель відповідно до конкретних характеристик.

шланг виготовлений на основі гідравлічного шланга, що відповідає стандартам EN 853. Це ідеальна пропозиція для гідравлічних систем з робочим тиском не більше 275 бар.

специфікація шланга:

• внутрішній діаметр.: 12,5 мм; 1/2"; dash: -08
• зовнішній діаметр: 21,2 мм
• внутрішній шар: синтетичний каучук
• посилення: 2 обплетення сталевого дроту
• зовнішній шар: синтетичний каучук
• робочий тиск: 275 бар
• розривний тиск: 1100 бар
• радіус вигину: 180 мм
• діапазон температур: -40°C +100°c
• стандарт: EN 853 2SN

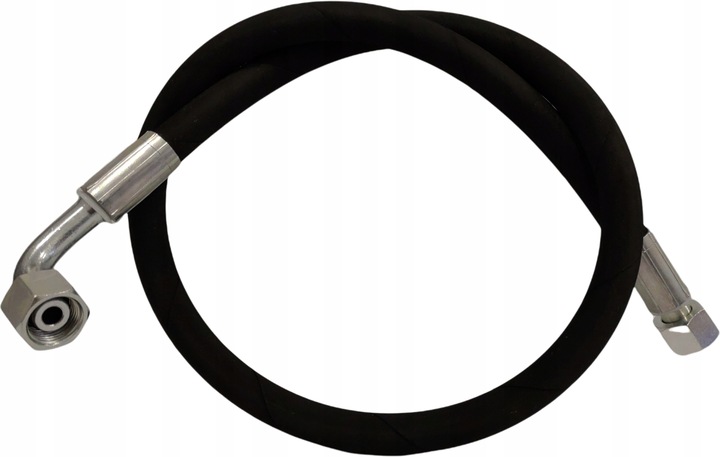

кабель,що має з одного боку метричний прямий кінець DKOL з внутрішньою різьбою M22x1. 5 15l (гайка) з іншого боку,кутовий кінець dkol-90° з внутрішньою різьбою m22x1. 5 15L (гайка)

специфікація кабелю:

• довжина L- 500 мм
• наконечник 1: dkolM22x1. 5 15L
• наконечник 2: DKOL-90° M22x1. 5 15L

на інших аукціонах доступні дроти в довжинах: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1200, 1250, 1450, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000, 9000 і 10000 мм.

ми можемо виготовити шланг будь-якого необхідного розміру!

всі наші гідравлічні лінії очищаються на відповідному етапі виробництва, завдяки чому користувач має впевненість в отриманні продукту, готового до установки, і впевненість в тривалій експлуатації!

щоб визначити значення потоку даного розміру шланга, необхідно використовувати відповідну таблицю (див.поруч).

дані підбираються в залежності від типу трубопроводу:

• лінія тиску (подачі)
• лінія всмоктування або повернення

для визначення розміру відповідного діаметру гідравлічного шланга необхідна лінійка, один кінець якої прикладається до значення витрати (ліва лінійка), інший-до значення витрати (права лінджіка) в залежності від місця застосування трубопроводу.

лінії швидкості потоку мають діапазони значень, які залежать від індивідуальних особливостей системи.

для визначення найкращих параметрів необхідно вибрати середнє значення заданого діапазону, округливши Розмір проводу до повного розміру вище зазначеного.

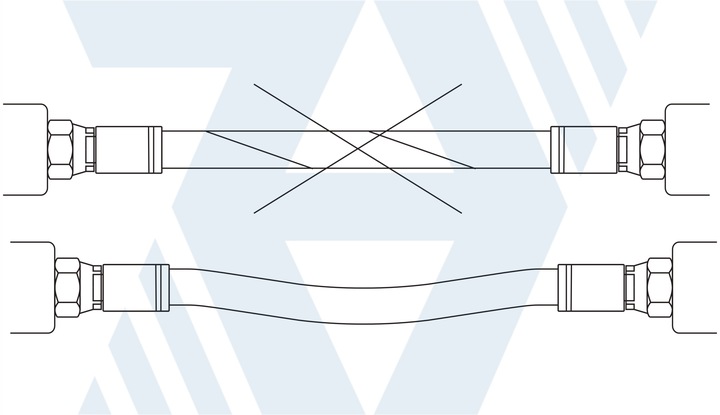

при проектуванні і виборі проводів для даної системи також необхідно звернути увагу на:

• кут повороту наконечників, це використовується для наступних типів проводів: лікоть:лікоть, вушко:вушко, вушко
• вибір відповідного типу наконечника в залежності від місця і робочого положення шланга
• вибір радіуса вигину шланга
• уникнути скручування шланга під час установки, що може привести до його попереднього зносу
• захист кабелю від передчасного зносу.

наші дроти виробляються на основі отриманого замовлення!

повернення замовленої продукції можливе за попередньою згодою продавця. В іншому випадку 50% вартості товару буде повернуто!
