GLOTRENDS PA41 4-портовий адаптер M. 2 NVMe для PCIe 4.0 X16

• адаптер Quad M. 2 NVMe на PCIe 4.0 X16: після установки 4 SSD M. 2 NVMe (підтримка SSD 22110/2280/2260/2242/2230 M. 2 NVMe) на цьому адаптері PCIe 4.0 X16 комп'ютер зможе отримати доступ 4 SSD M. 2 NVMe одночасно
• апаратна платформа: підтримка Soft RAID на платформі Intel/AMD, не підтримує Mac Pro 5.1 технології Intel RAID-on-CPU (VROC) необхідно придбати ліцензію)
• встановіть режим розгалуження PCIe відповідного слота PCIe в BIOS, підтримуйте режим x4x4x4x4 або Hyper M. 2 x16 (примітка: режим X8x4x4 або x4x4x8 розпізнає тільки 3 твердотільних накопичувача nvme. )
• важливо: оскільки цей адаптер не підтримує біфуркацію PCIe, для нього потрібна материнська плата, яка підтримує біфуркацію PCIe. В іншому випадку NVMe SSD зможе розпізнати лише Порт NVMe-1. Перш ніж купувати, перевірте частину слота розширення PCIe у посібнику з материнської плати на веб-сайті виробника материнської плати або зв'яжіться з нами безпосередньо.
• для досягнення повної швидкості PCIe 4.0 x4 (64gbps) слот PCIe для процесора та материнської плати та твердотільний накопичувач PCIe M. 2 повинні підтримувати функцію PCIe 4.0 (Примітка: PCIe 4.0 не підтримується на процесорах Intel нижче 11. підтримка завантаження операційної системи: перевстановіть операційну систему та налаштуйте завантаження BIOS / UEFI з цього SSD M. 2 NVMe (Примітка: деякі материнські плати занадто старі для підтримки завантаження операційної системи. В цьому випадку твердотільні накопичувачі M. 2 NVMe можуть використовуватися в якості накопичувачів)
• сумісність з операційною системою: Plug-and-play в Windows 11/10/8 / Linux / Mac OS (Примітка: не підтримує Windows 7). Новий твердотільний накопичувач M. 2 NVMe повинен бути ініціалізований та відформатований, перш ніж його зможе розпізнати хост комп'ютера.

• інтерфейс для ПК: PCI-Express 4,0/3,0 x16
• інтерфейс для SSD: 4 x M/B+M Key (Примітка: деякі SSD M. 2 SATA також поставляються з B+M Key)
• максимальна пропускна здатність (ГББ/з): ~32 ГББ/з (PCIe 4,0 X16); ~16 ГББ/з (PCIe PCIe 3.0 x16)
• чіп: asm1184e
• форм-фактор: 2230/2242/2260/2280/22110
• сумісність з ОС: Windows і Linux (примітка: не працює з Windows 7 і Mac Pro 5.1)
• біфуркація PCIe: не підтримується

чотириразовий хост-адаптер SSD M. 2 PCIe

• додайте 4 твердотільних накопичувача M. 2 PCIe (NVMe/AHCI) (M-Key) до одного хост-адаптера PCIe X16 для одночасного доступу до 4 твердотільних накопичувачів M. 2 PCIe
• підтримка м'якого RAID-масиву в Windows/Linux/сторонньому програмному забезпеченні
• підтримка RAID-масиву M. 2 NVMe SSD raid-on-CPU (VROC) на Intel, але ви повинні купити ліцензію Intel VROC самостійно
• підтримка RAID M. 2 NVMe на платформі AMD
• Не сумісний з Mac Pro 5.1

конфігурація біфуркації PCIE в BIOS/UEFI

• Примітка: Цей хост-адаптер Quad M. 2 PCIe SSD не може розділити PCIE x16 на PCIe x4x4x4x4, тому ваша материнська плата повинна підтримувати функцію розгалуження PCIE. в іншому випадку буде розпізнано лише один SSD M. 2 PCIe. якщо ви не впевнені в розгалуженні PCIe на материнській платі, надайте інформацію про модель, і ми відповімо Вам протягом 24 годин.
• налаштуйте спліттер PCIE в BIOS / UEFI на X4X4X4X4 (сумісний з режимом Hyper M. 2 x16 в ASUS).
• Якщо лінійний спліттер PCIE перейде в режим X8X4X4,це буде лише 3 x SSD M. 2 PCIE.
• кількість твердотільних накопичувачів M. 2 PCIE може варіюватися в залежності від різних процесорів і материнських плат.

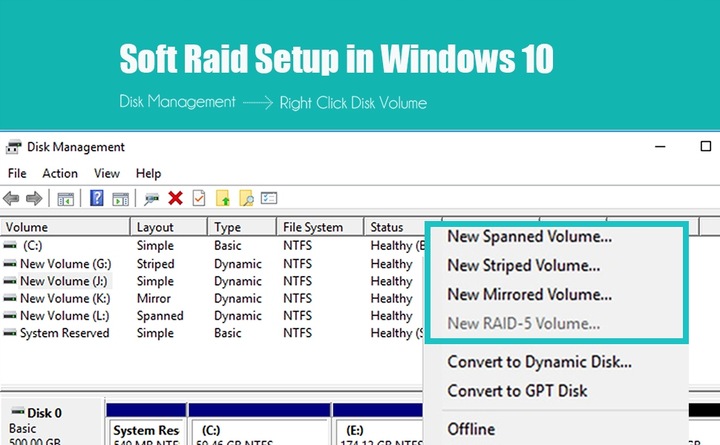

м'який RAID у Windows 10

• коли ви знайдете 4 окремих твердотільних накопичувача M. 2 PCIE в управлінні дисками Windows 10
• клацніть правою кнопкою миші на тому диску, на якому ви хочете налаштувати м'який RAID
• з'явиться спливаюче вікно, виберіть опцію (комбінований/смуги/дзеркало/RAID-5) < /li >
• Примітка: Ви також можете налаштувати м'який RAID в програмному забезпеченні Linux/Mac/сторонніх виробників.

Повна швидкість PCIE X16

установка SSD M. 2

• головка SSD M. 2 нахилена під кутом 30 градусів, вставлена в інтерфейс Key M
• латунна підставка замикається в напівкруглому положенні на кінці SSD M. 2
• прикріпіть латунну прокладку ззаду за допомогою гвинта

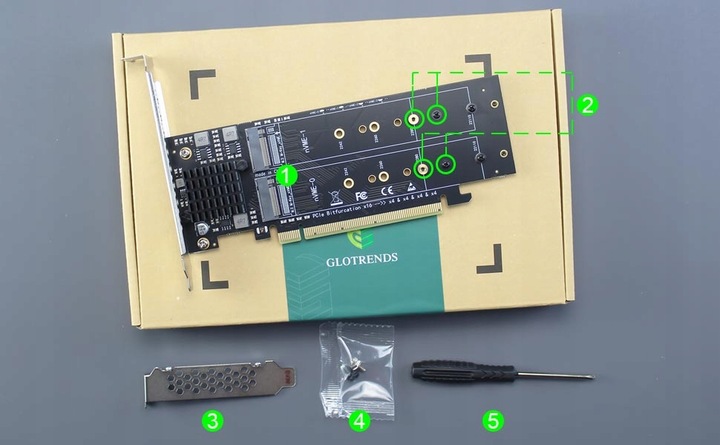

упаковка містить

1. PA41
2. 4 гвинти M. 2 і мідна основа
3. низькопрофільний кронштейн діаметром 8 см
4. гвинти для кріплення тримача до комп'ютера
5. викрутка
