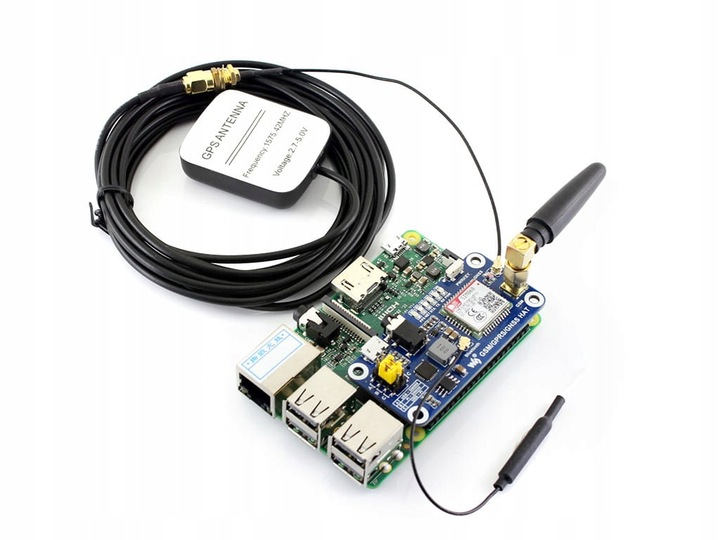

HAT Raspberry Pi SIM868 GSM / GPRS / GNSS / Bluetooth

⭐ модуль  HAT Raspberry Pi з SIM868 GSM GPRS Bluetooth це відмінне рішення для власників Raspberry Pi, яким потрібна можливість зв'язку з використанням GSM, Bluetooth і використання GPS-приймача: GNSS.

✅ специфікація:

• Робота Raspberry Pi з Raspberry Pi 2B/3b/4B/Zero/Zero в
• підтримка SMS, голосових викликів, GPRS, DTMF, HTTP, FTP, MMS, email і т. д.
• підтримка GPS, компаса, ГЛОНАСС, lbs Base station positioning, omni-positioning
• зв'язок Bluetooth 3.0
• конвертер USB - UART на чіпі CP2102 для налагодження
• 6x світлодіодів, що показують робочий стан модуля
• слот для SIM-карти 1.8 V/3V
• годинник RTC з резервним акумулятором
• зв'язок з автовизначенням baudrate (1200bps ~115200bps)
• модулем за допомогою команд at (3GPP TS 27.007, 27.005 і Simcom Enhanced AT commands)
• підтримка Sim application toolkit: GSM 11.14 release 99
• підтримувані приклади для: Raspberry Pi/Arduino/stm32
• напруга живлення/роботи: 5V

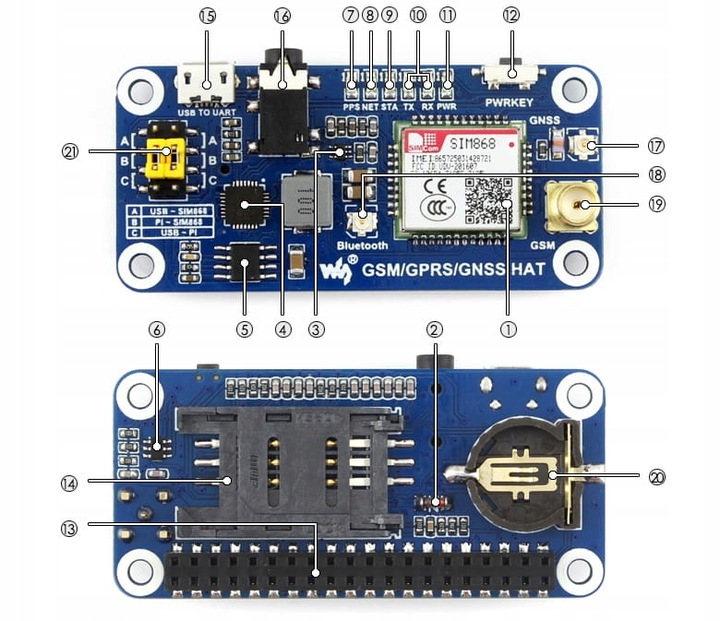

✅ опис плати:

• SIM868 module
• ZMM5V1: регулятор diode
• SMF05C: TVS diode
• CP2102: конвертер USB в UART
• MP1482: power chip
• NDC7002N: перетворювач рівня напруги
• GPS status indicator
• NET indicator: flashes fast when the module starts up, flashes slowly AFTER GSM register succeed
• STA module working status indicator
• sim868 UART TX/RX indicator
• Power Indicator
• SIM868 control button: press the button and hold for 1s, to startup/shutdown sim868
• raspberry pi GPIO connector
• слот для SIM-карти
• USB до UART інтерфейс
• 3.5 мм earphone/mic Jack
• GNSS antenna connector
• Bluetooth antenna connector
• GSM antenna connector
• CR1220 Battery Holder: for RTC Backup Battery
• перемикач вибору UART:
• a: управління SIM868 через USB до UART
• b: управління SIM868 через raspberry pi
• C: доступ до Raspberry Pi через USB до UART

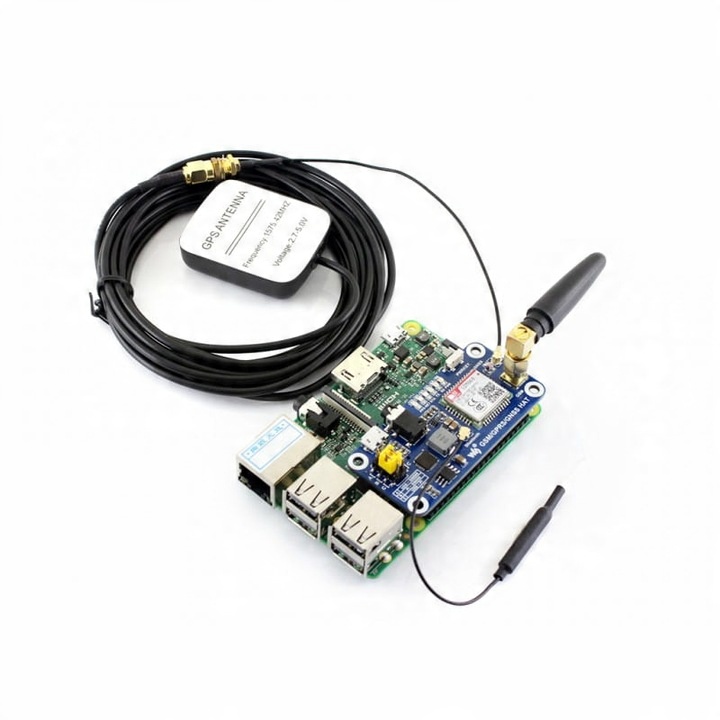

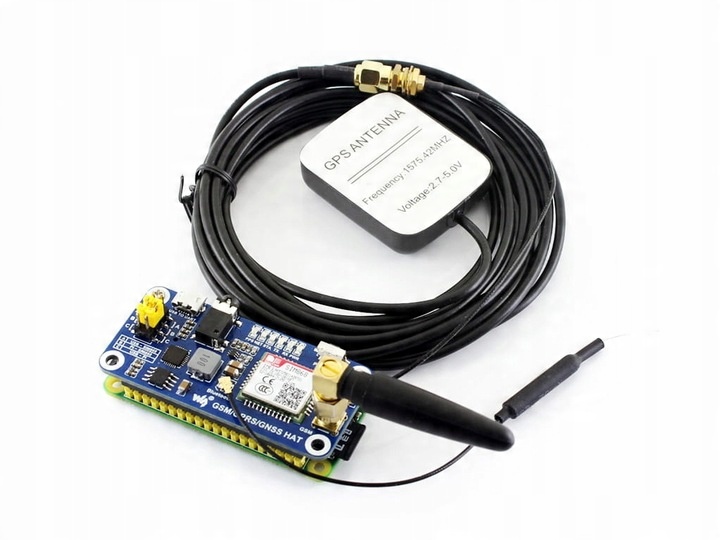

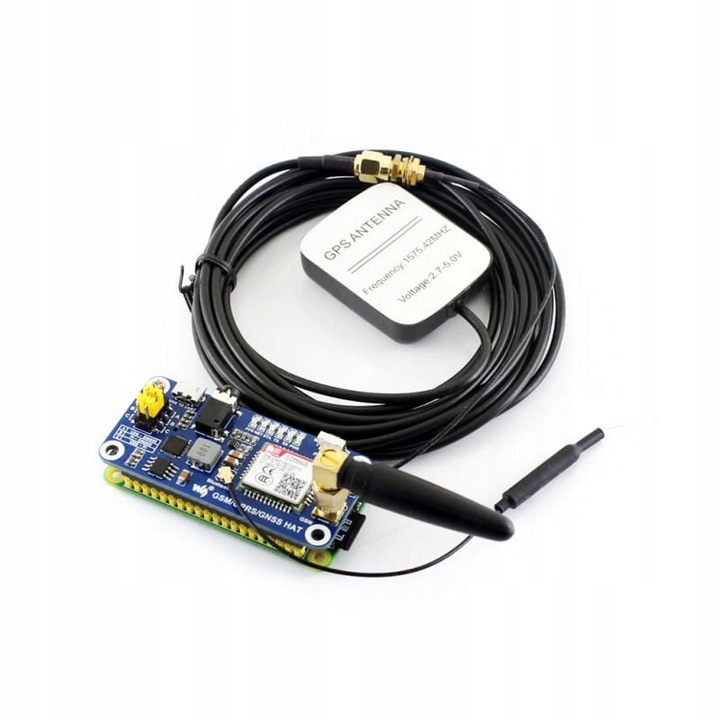

▶️ при покупці Ви отримуєте:

• модуль: GSM / GPRS / GNSS HAT x1
• GSM антена x1
• зовнішня GPS антена X1
• Bluetooth антена X1
• USB Type A-micro USB кабель x1
• монтажні втулки (2 шт.) x1
