HQ РЕГУЛЯТОР ТЕМПЕРАТУРИ REX-C100V + КОМПЛЕКТ ДЛЯ 40A

APR0000052

+ датчик температури тип PT100 -50°C.. 450 ° C 1,5 м

+ твердотільне реле SSR 40A DA < /h2 >

+ радіатор

контролер температури RKC REX-C100 m.in у багатьох популярних паяльних станціях, призначених для ремонту систем BGA, і дуже широко в промисловості в обладнанні, тобто машини для лиття під тиском, зварювальні машини, пакувальні машини, екструдери, печі, холодильні камери і в багатьох інших пристроях, що вимагають точного регулювання температури.

його мета-підтримувати температуру на рівні заданого значення (SV), перевіряючи її (PV) підключеної термопарою типу: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS / IEC), JPt100 (JIS).

REX-C100 в залежності від підключеної термопари може регулювати температуру в діапазоні - 199-1820°C.

заводські налаштування контролера:

• SLH=400 (температура макс. °c)
• SL1=0000 (датчик типу K, для PT100 Переключити на 1000)

ці параметри змінюються з меню відповідно до інструкції з експлуатації.

регулятор має 3 світлодіода, які сигналізують:

• ALM - перевищення заданого значення температури,
• ATU - відключення функції PID (автонастройка),
• OUT - включення нагрівального елемента.

параметри REX C100FK02-V*AN:

• модель: REX-c100fk02-V*an
• тип датчика температури: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) w5re/W26RE (ASTM), u, l (din), PT100 (JIS/IEC), jpt100 (JIS) - (датчики доступні в нашій пропозиції)
• точність вимірювання: 0,5% або +/- 3°c
• цикл вибірки: 0,5 з
• вихід SSR: 12 В постійного струму - тільки на реле типу SSR
• вихід тривоги: так
• сигналізація тривоги: LED
• Діапазон вимірюваної температури: -199,9 - 1820°C (в залежності від типу підключеної термопари)
• робоча температура: 0-50°C
• подвійний світлодіодний дисплей: виміряний (PV) і заданий (sv).
• джерело живлення: AC 220-230V
• зовнішній розмір: 48X48X100 мм
• монтажний розмір: 45x45 (Глибина 100 мм)

швидке підключення REX C100FK02-V*AN:

• 1, 2 - Джерело живлення AC 220-230V
• 9(-), 10(+) - термопара (датчик температури)
• 4(+), 5(-) - вихід безпосередньо на реле SSR типу DC-AC, DC-DC.

ми надаємо детальну технічну інформацію і налаштування в англійському і польському керівництві користувача

у комплекті також  датчик температури типу РТ100расположен всередині корпусу з нержавіючої сталі з проводом довжиною 1,5 м.

• Тип термопари: PT100 (резистор PT100)
• Діапазон вимірювання:-50 .. 450°c
• оболонка: нержавіюча сталь (герметична)
• діаметр сталевої оболонки:5 мм
• довжина сталевої оболонки:25 мм
• Довжина проводу:1,5 м(2x скловолокно в сталевій оплітці до 400°C)
• клас виконання: B
• підключення: 2 дроти

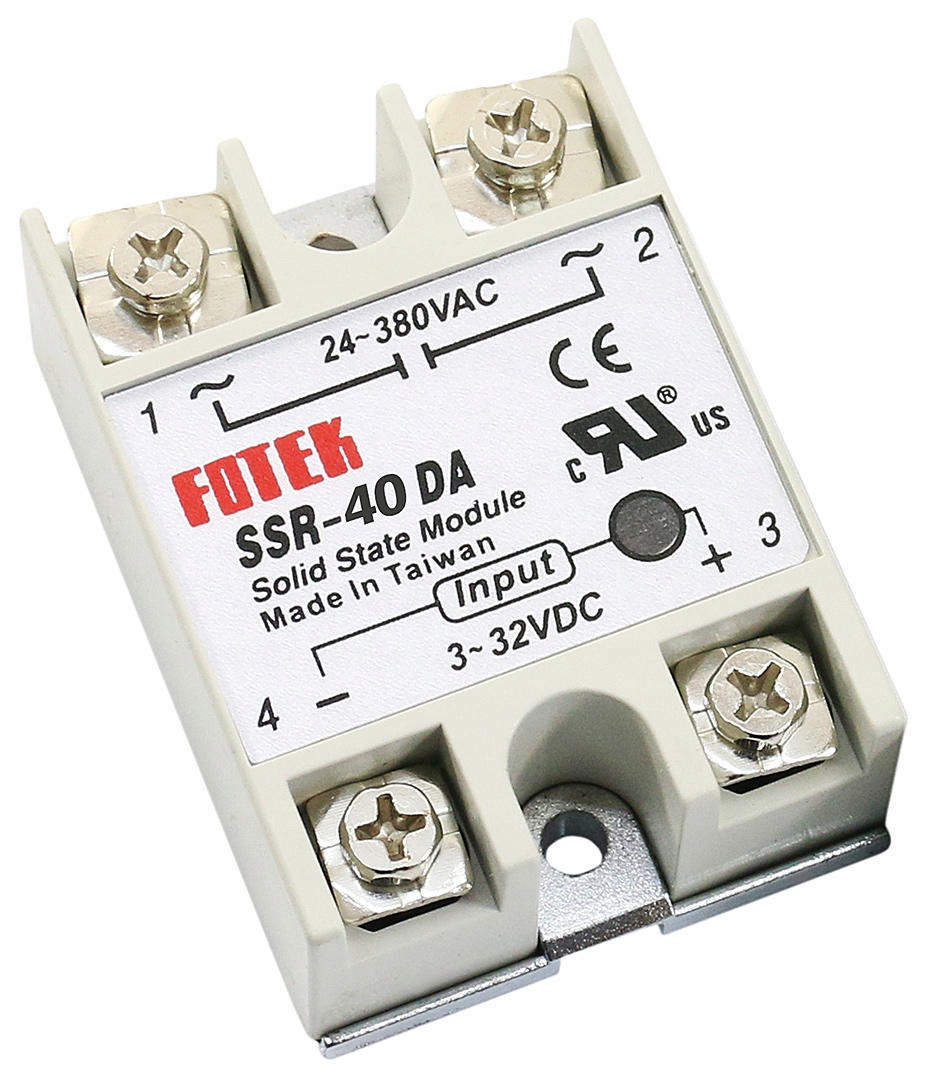

крім того, в комплект входить твердотільне релеFotek SSR-40DA .

технічні параметри реле SSR:

• робоча напруга (вихід): 24-380vac
• ізоляція (вихід): фотоелектричний
• Максимальний струм перемикання (вихід): 40A (до 5000 Вт)
• керуюча напруга (вхід): 3-32 В постійного струму
• вхідний струм (вхід): 4,5-20 ма
• час відгуку (вхід): < 10 мс
• робоча температура: від -30 до +80°c
• розміри: 62 мм x 45 мм x 23 мм
• світлодіодний індикатор, що інформує про робочий стан реле

термін служби реле SSR необмежений за умови належного охолодження. Для забезпечення їх тривалої роботи необхідно забезпечити належне відведення тепла за допомогою тепловідводів (вище 5а), термопасти і примусової циркуляції повітря з використанням досить ефективних вентиляторів (вище 25а).

У комплект також входить радіатор який забезпечує реле SSR краще охолодженняі термін служби.
