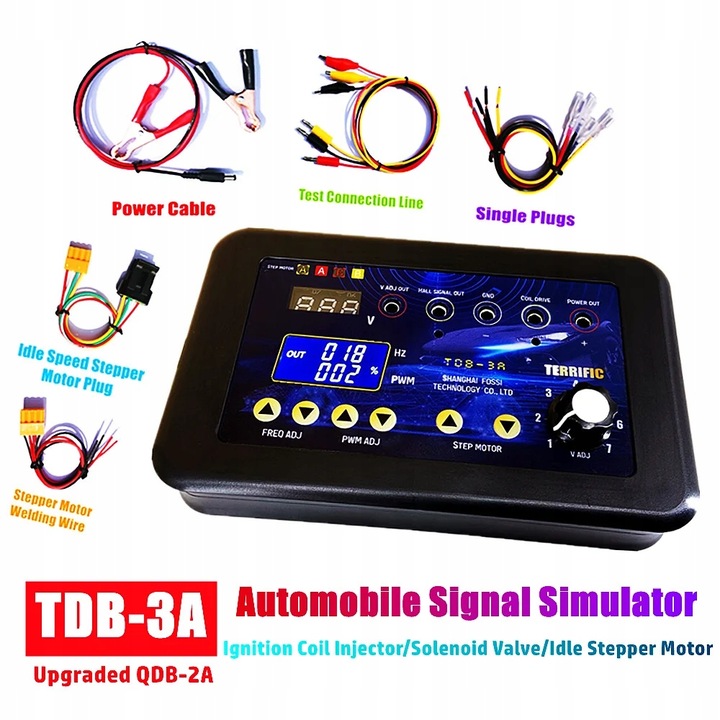

TDB-3A автомобільний Ignition Coil Injector Solenoid Valve Detector Idle Stepper Motor Fault Test Signal Simulator оновлення QDB-2A

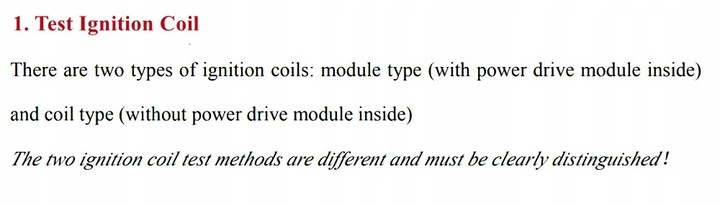

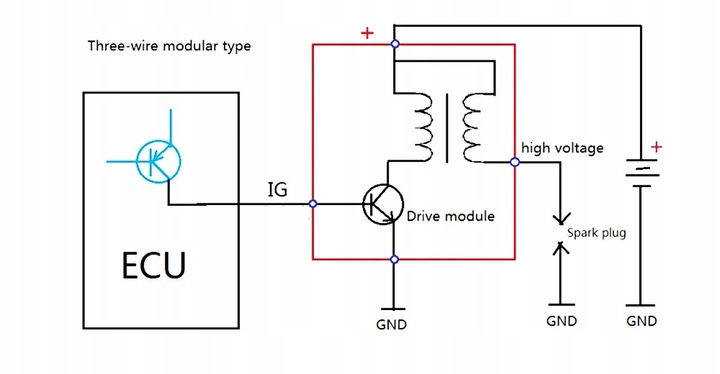

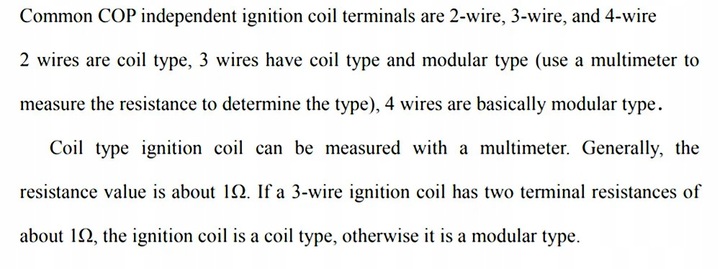

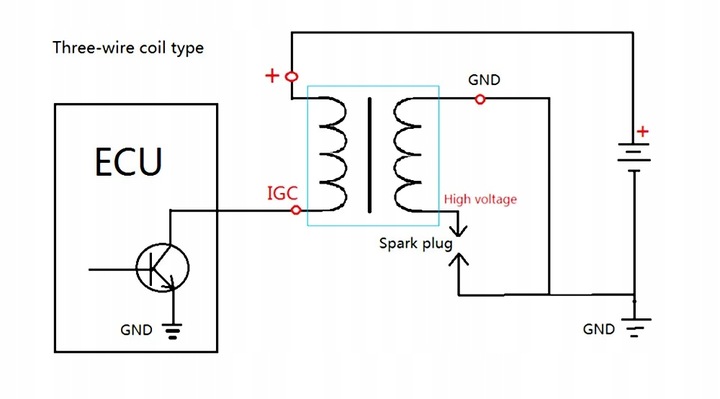

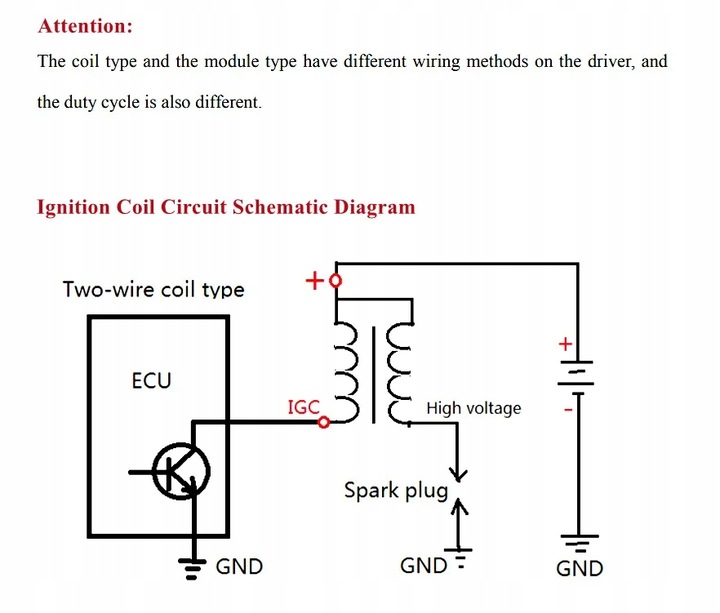

(1) Direct Drive test 12V-24V gasoline engine and natural gas engine ignition Coil；
(2) Direct drive test 12V-24V gasoline and diesel vehicle injectors (Piezo injectors are not supported).
(3) Directly drive and test various Duty Cycle controlled motors, such as electronic throttle motors；
(4) Directly drive and test various Duty Cycle control solenoid valves, such as: fuel metering valve, canister solenoid valve, exhaust gas recirculation EGR solenoid valve, etc.
(5) Drive and test various low-power stepper motors, such as: idle stepper motors, instrument stepper motors, headlight range stepper motors і т.д.
(6) Can simulate the duty cycle type sensor signal, for example: air conditioner pressure Sensor signal.
Parameters:
(1) Hall (square wave) signal with adjustable output frequency, amplitude and duty cycle.
(2) Frequency Range:1HZ-100khz
(3) Signal amplitude range:1.3 V-12V
(4) Duty Cycle range:1% -100%
(5) Stepping motor drive pulse, forward and reverse control.
(6)зовнішнє джерело живлення: 12V-24V, рекомендується використовувати автомобільну батарею стабілізованого джерела живлення (потрібно вихідний струм вище 5а).
(7) вихідна розетка напруги живлення: напруга дорівнює зовнішній напрузі живлення, вихідний струм 3А, із захистом від перевантаження (автоматичне відключення живлення, коли струм занадто великий).
(8) Adjustable voltage output socket: voltage 1.3 V-12V continuously adjustable, current 1A.
(9) Hall Signal output jack: output negative Duty Cycle Hall (square wave) signal
(10) Electromagnetic coil drive socket: Duty Cycle control, Drive current 3A.
