Контролер 2 канали 230В пульт дистанційного керування мотор
В наявності
Артикул
13055992663
3 725,00 грн.
Керівництво по універсальному двоканальному радіоконтролеру MT-STER-C203A 230v 30a
інформація про продукт.
є два пульта дистанційного керування, як на картинці.
універсальний двоканальний радіоконтроллер з вбудованим реле управління. Він може бути застосований для управління в багатьох різних областях.
в основному використовується для управління, наприклад: електричні двері, вікна, промислові ліфти, ворота, жалюзі та інше обладнання з електричним управлінням, де потрібен цей тип контролера.
ТЕХНІЧНІ характеристики контролера MT-STER-C203A
1) чутливість: -105 дБм;
2) Робоча частота: 433 МГц ；
3) Напруга: AC 230 В
4) Струм макс. контакти реле ： 30A/230v
5) Робоча температура ： -40 ℃ - + 80 ℃
6) Розмір:115* 90 * 40 mm
Ручне управління контролером за допомогою кнопок, позначених піктограмами, тільки при вставлених 3-кнопкових пультах дистанційного керування. Такі, як в комплекті. В інших випадках Ручне управління неможливе або тільки в одну сторону.
види роботи контролера MT-STER-c203a
тип роботи контролера встановлюємо перемикачем, розташованим в задній частині корпусу.
увага! Налаштування виконуються при відключеному напрузі живлення пристрою.
A). МИТТЄВИЙ: ЗАВОДСЬКА НАСТРОЙКА. Обидві секції перемикача працюють вниз.
управління: натисніть кнопку пульта A, реле a контролера включиться. Замкнуті контакти: COM і NO. Поки ми тримаємо кнопку пульта A, реле a увімкнено. Відпустіть кнопку пульта A, реле a контролера вимкнеться. Тупі контакти: COM і NO.
управління: натисніть кнопку пульта дистанційного керування B, реле контролера b включиться. Замкнуті контакти: COM і NO. Поки ми тримаємо кнопку пульта дистанційного керування B, поки реле B увімкнено. Відпустіть кнопку пульта B, реле B контролера вимкнеться. Тупі контакти: COM і NO.
B). Тригер (A / B): Розділ 1 вгору, Розділ 2 вниз.
управління: натисніть кнопку пульта A, реле a контролера включиться. Замкнуті контакти: COM і NO. Натисніть кнопку пульта дистанційного керування B, реле a контролера вимкнеться. Тупі контакти: COM і NO. Одночасно включиться реле B контролера.
C). Включення / вимикання (A/A) (B / B): Розділ 1 внизу, Розділ 2 - вгорі.
управління: натисніть кнопку пульта A, реле a контролера включиться. Замкнуті контакти: COM і NO. Знову натисніть кнопку пульта A, реле a контролера вимкнеться. Тупі контакти: COM і NO.
управління: натисніть кнопку пульта дистанційного керування B, реле контролера b включиться. Замкнуті контакти: COM і NO. Натисніть кнопку пульта дистанційного керування B ще раз, реле контролера B вимкнеться. Тупі контакти: COM і NO.
реле A і B контролера працюють незалежно. Їх можна вільно включати і вимикати.
Програмування пультів дистанційного керування, не знімаючи корпус.
увімкніть живлення, натисніть кнопку "наука", світлодіодний індикатор "наука" буде постійно горіти, натисніть будь-яку
кнопку дистанційного керування протягом 6 секунд, світлодіодний індикатор "наука" буде блимати 4 рази, а потім згасне. Це означає Правильне програмування пульта дистанційного керування. Для кожного наступного пілота повторюємо процедуру.
Примітка: контролер може підтримувати до 16 пультів дистанційного керування. 17 стирає пульт № 1
стирання всіх пультів з пам'яті
натисніть кнопку "навчання" і утримуйте її близько 8 секунд, світлодіодний індикатор "навчання" загориться і згасне. Це означає правильне видалення всіх пілотів.

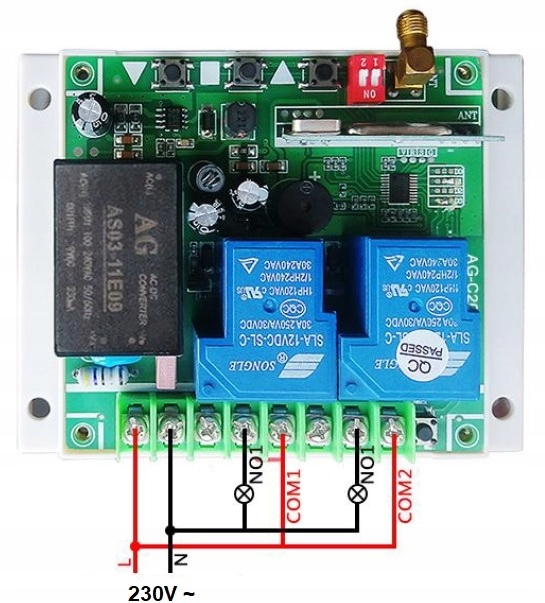

змінний струм змінного струму - позначення: фазний провід L - на цьому проводі є електрична напруга. Використовувані кольори ізоляції: чорний, сірий або коричневий. N-Синій нейтральний провід
всі монтажні роботи повинні виконуватися при відключеному електричному живленні.
неправильна установка може призвести до серйозних травм людей, які виконують дії та використовують установку.
виробник не несе відповідальності за матеріальний або особистий збиток, заподіяний в результаті недотримання інструкцій з монтажу. У таких випадках не застосовується гарантія за матеріальні дефекти.
увага! - Остаточне підключення пристрою до електричної мережі або заміна кабелю повинні здійснюватися тільки кваліфікованим і досвідченим електриком відповідно до цієї Інструкції і стандартами безпеки, що діють у вашій країні.
